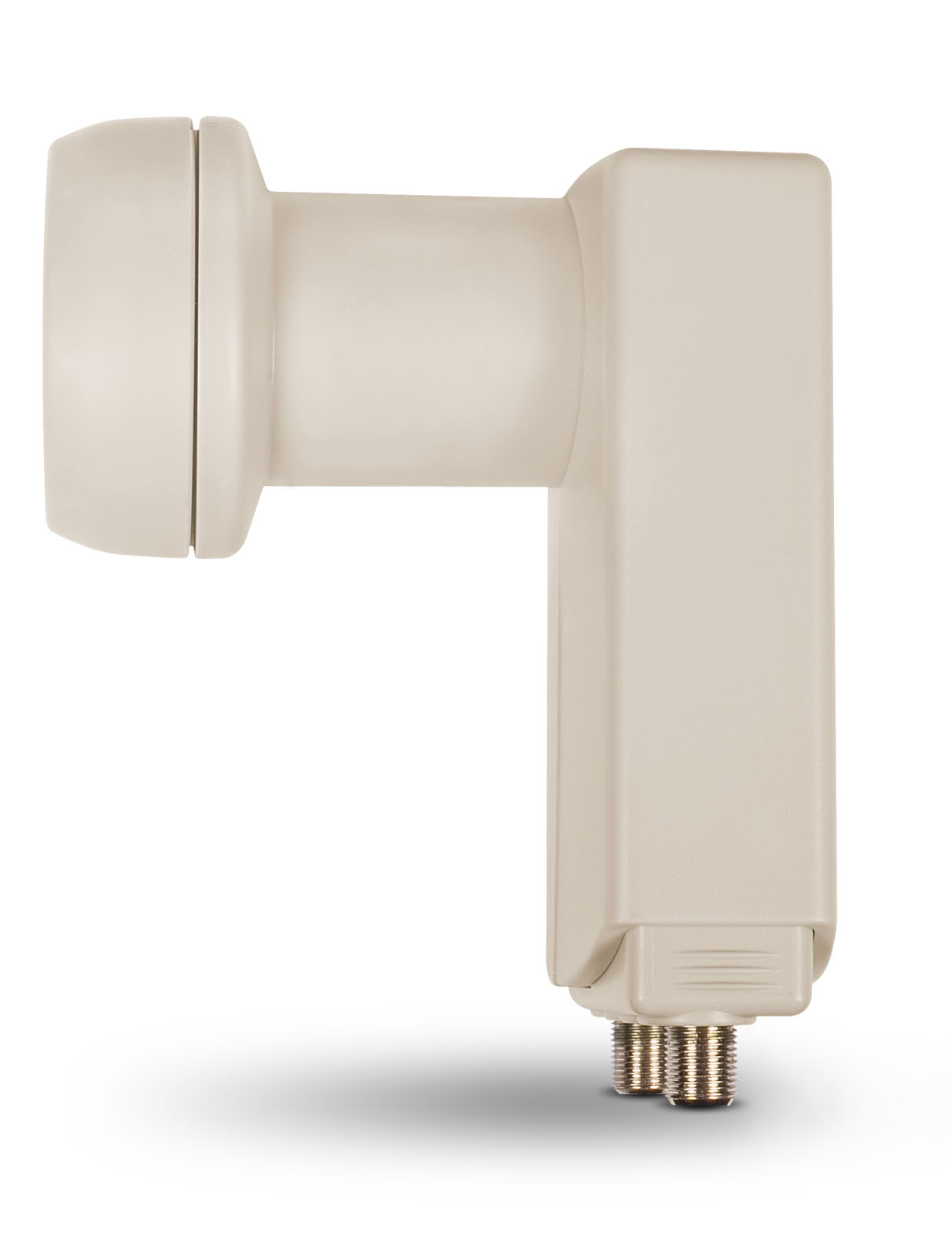

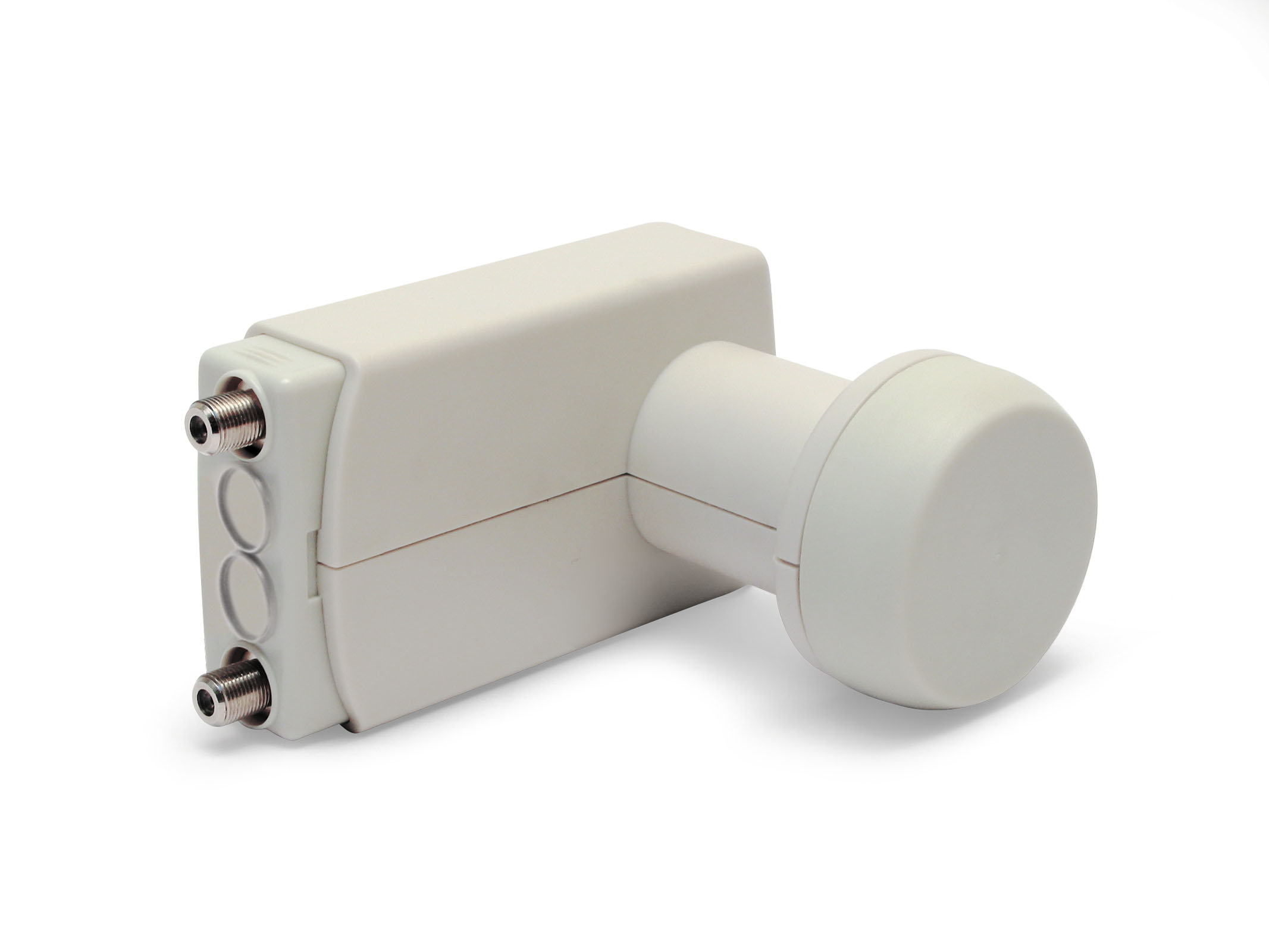

Universal-Twin-LNB (C-Ware) grau
20,00 €*
39,00 €
Universal-Twin-LNB (C-Ware)
Digital-LNB für den Zwei-Teilnehmer-Empfang
%
20,00 €*
39,00 €
(48.72% gespart)
inkl. MwSt.
Universal-Twin-LNB
2 Jahre Garantie bei Produktregistrierung. Detaillierte Informationen unter www.technisat.de/garantie.
Signalumsetzer für den Zwei-Teilnehmer-Empfang (Twin-LNB)
Der LNB eignet sich für alle Antennenschüsseln mit 40 mm Feedaufnahme und dient der Umsetzung von TV-, Radio- und Multimediaangeboten die über Satellit ausgestrahlt werden.
Der LNB verfügt über zwei Ausgänge, von denen jeder direkt mit einem Empfangsgerät verbunden werden kann. Beide Empfänger sind in der Wahl ihrer Programme unabhängig, da an jedem der beiden LNB-Ausgänge die Signale des gesamten Empfangsbereichs anliegen.
An den Twin-LNB kann aber ohne weiteres auch ein Twin-Receiver anstelle von zwei Einzelgeräten angeschlossen werden.
Der Twin-LNB erlaubt allerdings nur den reinen Zwei-Teilnehmer-Empfang. Eine Erweiterung des Empfangssystems durch Multischalter ist nicht vorgesehen. Wenn mehr als zwei Teilnehmer angeschlossen werden sollen, ist der Einsatz eines Quattro- bzw. eines Quattro-Switch-LNB zu empfehlen.
Installationsbeispiel: Zwei-Teilnehmer-Empfang
Zwei Receiver sollen mit den TV- und Radiosignalen einer Satellitenposition versorgt werden.
Hierzu werden im wesentlichen folgende Materialien benötigt: Eine Satellitenschüssel mit AZ/EL-Halterung und Universal-Twin-LNB, sowie zwei Satellitenreceiver, zwei Antennensteckdosen und die entsprechenden Kabelstrecken mit den zugehörigen F-Steckern.
Der LNB eignet sich für alle Antennenschüsseln mit 40 mm Feedaufnahme und dient der Umsetzung von TV-, Radio- und Multimediaangeboten die über Satellit ausgestrahlt werden.
Der LNB verfügt über zwei Ausgänge, von denen jeder direkt mit einem Empfangsgerät verbunden werden kann. Beide Empfänger sind in der Wahl ihrer Programme unabhängig, da an jedem der beiden LNB-Ausgänge die Signale des gesamten Empfangsbereichs anliegen.
An den Twin-LNB kann aber ohne weiteres auch ein Twin-Receiver anstelle von zwei Einzelgeräten angeschlossen werden.
Der Twin-LNB erlaubt allerdings nur den reinen Zwei-Teilnehmer-Empfang. Eine Erweiterung des Empfangssystems durch Multischalter ist nicht vorgesehen. Wenn mehr als zwei Teilnehmer angeschlossen werden sollen, ist der Einsatz eines Quattro- bzw. eines Quattro-Switch-LNB zu empfehlen.
Installationsbeispiel: Zwei-Teilnehmer-Empfang
Zwei Receiver sollen mit den TV- und Radiosignalen einer Satellitenposition versorgt werden.
Hierzu werden im wesentlichen folgende Materialien benötigt: Eine Satellitenschüssel mit AZ/EL-Halterung und Universal-Twin-LNB, sowie zwei Satellitenreceiver, zwei Antennensteckdosen und die entsprechenden Kabelstrecken mit den zugehörigen F-Steckern.
| Artikelinformationen | |
|---|---|
| EAN | 4019588788824 |
| Farbe | grau |
| Art.-Nr. | 0007/8882 |
| Gewicht (Karton) | 340 g |
| Gewicht (Gerät) | 300 g |
| Gerät (BxHxT) | 10,1 x 7 x 12,5 cm |
| Karton (BxHxT) | 7,5 x 11,5 x 13 cm |
| Umgebungsbedingungen Betrieb | |
|---|---|
| Umgebungstemperatur | -30 ... 60 °C |
| Luftfeuchtigkeit | 10 ... 90 % |
| Lokal Oscillator | |
|---|---|
| Low-Band | 9,75 GHz |
| High-Band | 10,6 GHz |
| Genauigkeit | ± 1 MHz |
| Temperaturdrift | ± 3 MHz |
| Phasenrauschen | -75 dB Carrier/Hz @10kHz |
| LNB-Steuerung | |
|---|---|
| Vertikal | 11,5 ... 14 V |
| Horizontal | 16 ... 19 V |
| Bandumschaltung | 22 kHz |
| Ausgangsfrequenzbereich | |
|---|---|
| Low-Band | 950 ... 1.950 MHz |
| High-Band | 1.100 ... 2.150 MHz |
| Eingangsfrequenzbereich | |
|---|---|
| Low-Band | 10,7 ... 11,7 GHz |
| High-Band | 11,7 ... 12,75 GHz |
| Technische Daten | |
|---|---|
| Ausgänge | 2 |
| Anschluss-Typ | F-Buchse |
| Verstärkung | 52 ... 65 dB |
| Impedanz | 75 Ω |
| Feedaufnahme | 40 mm |
| Rauschmaß | |
|---|---|
| Rauschmaß | 0,8 dB |
| Stromversorgung | |
|---|---|
| LNB-Spannungsversorgung | 11,5 ... 19 V |
| Stromverbrauch | max. 190 mA |
