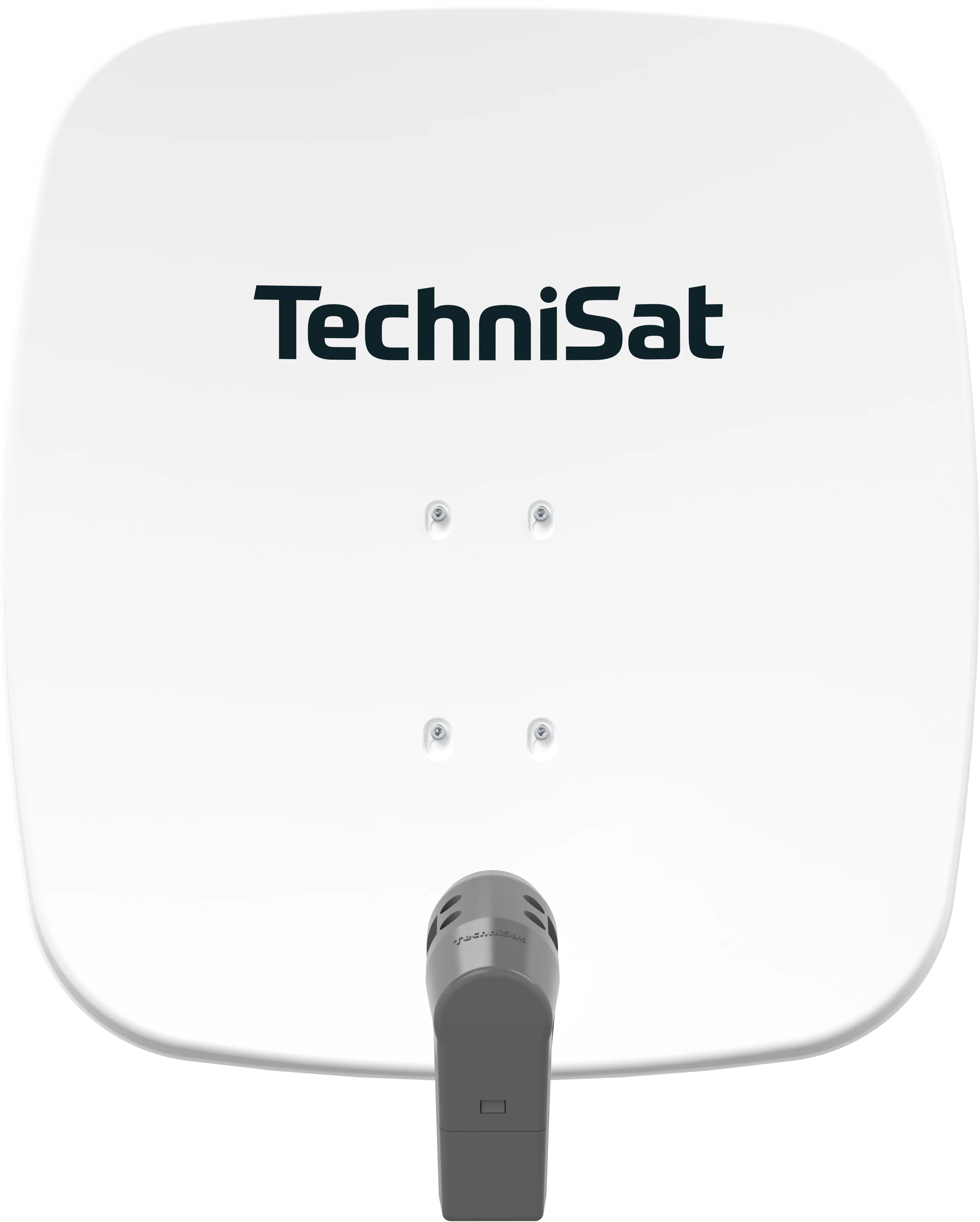

SATMAN 65, UNYSAT-Quattro-LNB Polarweiß
239,00 €*
PRODUKT NICHT MEHR VERFÜGBAR
SATMAN 65, UNYSAT-Quattro-LNB
(2765/9880)
65 cm DigitalSat-Antenne aus Aluminium mit komplett vormontierter AZ/EL-Halterung
| Artikelinformationen | |
|---|---|
| EAN | 4019588679887 |
| Farbe | Polarweiß |
| Art.-Nr. | 2765/9880 |
| Gerät (BxHxT) | 68 x 76 x 5,8 cm |
| Karton (BxHxT) | 69,2 x 77,8 x 19,5 cm |
| Umgebungsbedingungen Betrieb | |
|---|---|
| Umgebungstemperatur | -40 ... 70 °C |
| Luftfeuchtigkeit | 10 ... 95 % |
| Lokal Oscillator | |
|---|---|
| Low-Band | 9,75 GHz |
| High-Band | 10,6 GHz |
| Genauigkeit | ± 1 MHz |
| Phasenrauschen | -85 dB Carrier/Hz @10kHz |
| Temperaturdrift | ± 2,5 MHz |
| LNB-Steuerung | |
|---|---|
| Vertikal | 11,5 - 14,5 V |
| Horizontal | 16 - 19 V |
| Allgemeine Merkmale | |
|---|---|
| Material | Aluminium |
| Materialstärke | 1,5 mm |
| Beschichtung | Beidseitig pulverbeschichtet |
| Ausgangsfrequenzbereich | |
|---|---|
| Low-Band | 950 ... 1.950 MHz |
| High-Band | 1.100 ... 2.150 MHz |
| Eingangsfrequenzbereich | |
|---|---|
| Low-Band | 10,7 ... 11,7 GHz |
| High-Band | 11,7 ... 12,75 GHz |
| Geeignet für | |
|---|---|
| Anzahl Orbitpositionen | 1 |
| Technische Daten | |
|---|---|
| Ausgänge | 4 |
| Impedanz | 75 Ω |
| Anschluss-Typ | F-Buchse |
| Verstärkung | 60 ... 67 dB |
| Skew | -20 ... 20 ° |
| Nennmaß | 0,65 m |
| F/D | 0,69 |
| G/T | 14,5 dBk |
| Offsetwinkel | 27 ° |
| Gewinn | 35,7 dBi @11,3 GHz |
| Mast Ø | 65 mm max. |
| Feedaufnahme | Für SATMAN |
| Rauschmaß | |
|---|---|
| Unterer Frequenzbereich | 0,6 dB max. |
| Oberer Frequenzbereich | 0,6 dB max. |
| Rauschmaß | typ. 0,75 dB |
| Stromversorgung | |
|---|---|
| LNB-Spannungsversorgung | 11,5 ... 19 V |
| Stromverbrauch | 200 mA |
