Digimeter M3 Plus blau
9.999.999,00 €*
PRODUKT NICHT MEHR VERFÜGBAR

Digimeter M3 Plus

(0001/3438)

Der kompakte Universal-Messempfänger für DVB-S & S2, DVB-T & H und DVB-C

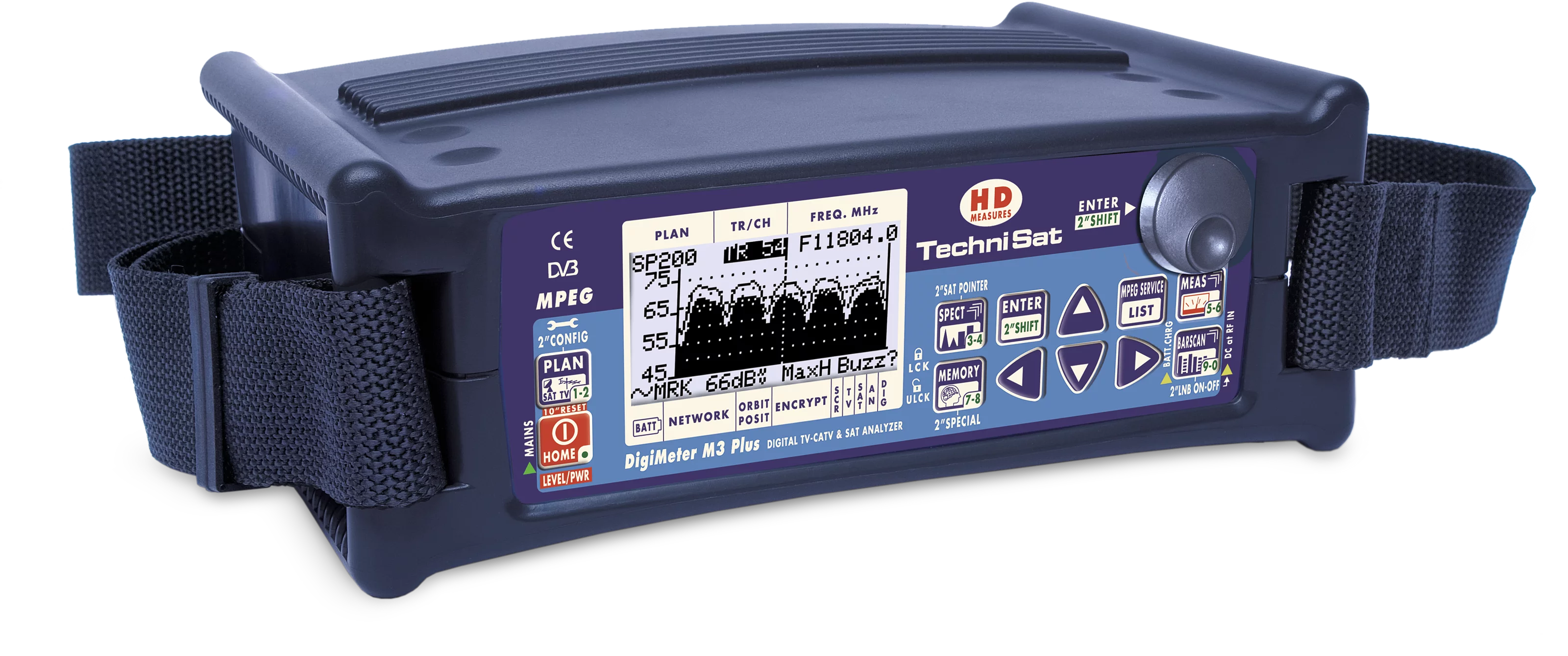

Digimeter M3 Plus Schräg, Rechts
Es steht Ihnen frei, die von TechniSat bereitgestellten Softwareaktualisierungen zu installieren. TechniSat möchte Sie aber ausdrücklich darauf hinweisen, dass wir für Sachmängel nicht haften, die allein darauf zurückzuführen sind, dass die Aktualisierungen von Ihnen nicht innerhalb einer angemessenen Zeit installiert wurden, obwohl TechniSat Sie auf deren Verfügbarkeit hingewiesen und Ihnen eine mangelfreie Installationsanleitung bereitgestellt hat.
Artikelinformationen
EAN 4019588134386
Farbe blau
Art.-Nr. 0001/3438
Gewicht (Karton) 2,5 kg
Gewicht (Gerät) 1,4 kg
Gerät (BxHxT) 24,5 x 17,2 x 9,7 cm
Karton (BxHxT) 25,5 x 25 x 16 cm
Allgemeine Merkmale
Eingangsimpedanz 75 Ω
Top-Ausstattung Professioneller integrierter Anaylysator von 4 - 2.250 MHz
Top-Ausstattung Für SAT QPSK/8PSK, TV COFDM und CATV QAM Signale
Top-Ausstattung Über 40 Satellitenpositionen mit allen Frequenzen vorprogrammiert
Top-Ausstattung Darstellung von Konstellation, Messung von MER, PER, LDPC, BCH, aBER, bBER, EVM, ECHO, Signal/Rausch-Abstand, sowie Pegel/Leistung Messungen & Spektrum Analysator
Top-Ausstattung Ermittelt und misst alle MPEG4 HD Signale und HD Programme
Top-Ausstattung Ultra-tragbar, wiegt lediglich 1 kg
Auswechselbare Eingangsbuchse F, BNC, IEC
RF-Eingang, Protektion max. 60 VAC
TV Analog 5 ... 125 dBµV
SAT Analog 30 ... 125 dBµV
SAR QPSK 30 ... 125 dBµV
COFDM dem. 5 ... 125 dBµV
Messergebnis-Indikation Bargraph + Spitzenwertanzeige
File Manager für Organisation von Programm- und Messdaten-Speicher
ENCODER/Drehrad Ja
LNB-Strom Messung 0 ... 500 mA
Messwert-Anzeige /-Einteilung 0,1 dB (Pegel und Power)
Maßeinheit dBµV/dBm (wählbar)
RBW @ -3dB 100 kHz (FM), 130 kHz (TV), 4 MHz (SAT)
Messgenauigkeit typ. 1,5 dB SAT; 1 dB TV
Messung Stabilität dB/°C (-10°C - 50°C) 0,03 (TV); 0,1 (SAT)
AC/DC-Adapter 230 VAC / 12-18 VDC (Schaltnetzteil)
Spannungsversorgung 12 VAC oder 12-18 VDC (1A)
Batteriestandzeit bei 25 °C 2 Stunden
Batterie-Ladezustandsalarm Akustisch und Symbol im Display
Anzeige (Display) Grafisches LC-Display (64 x 128)
Automatische Stromabschaltung über Timer 5 min (Ein/Aus)
Spannung am RF-Eingang/-Ausgang Off, 13V, 18V, 24V, 22kHz (0,3A)
Audio 0,5 W Lautsprecher (regelbare Lautstärke)
Ton/Buzzer für Qualität oder Pegel-Indikation, wählbar
Schnittstelle USB 2.0
Frequenzband
TV digital & analog - Radio FM 4 ... 1.000 MHz
Sat digital & analog 930 ... 2.250 MHz
Memory Plan bis zu 99 Pläne
Programme 199 Programme je Plan
Messung Analog TV
Frequenz Band 44 ... 870 MHz
Eingangsimpedanz 75 Ω
Bereich RF-Pegel-Messung 5 ... 125 dBµV
Messwert-Anzeige 0,1 dB
Multi-Standard M-N-B-G-I-D-K-PAL-NTSC (SECAM L France)
A/V Ratio (Audio / Video-Verhältniss) Genauigkeit 1,5 dB Typ.
Messung DVB-C
Demodulierte QAM-Signale Annex A - B - C
Symbolrate 2.000 ... 9.000 KS/s
Constellations Diagram Anzeige 16-, 32-, 64-, 128-, 256-QAM
MER-Messung 64-QAM > 36dB; 128-QAM > 38dB; 256-QAM > 40dB
BER-Messung bis zu 1x10E-9
Spektrum Invertiert automatisch
Multiplex flatness 0,7 dB typ.
Automatische Qualitätsanalyse FAIL - MARGIN - PASS
Noise Margin / Signal Reserve und SNR Messgenauigkeit 1 dB
C/N-Messung, Toleranz 60 dB im Spectrum typ.
Messung DVB-S2
QPSK wählbarer Standard DVB kHz
Symbolrate 2 ... 45 MS/s @ 1KS/s Schritte
FEC (auto. Erkennung) 1/2, 2/3, 3/4, 4/5, 5/6, 6/7, 7/8, 8/9
MPEG-2 und MPEG-4 HD Ja
NET. ID Programmlist, VideoPID, AudioPID, Verschlüsselung
RF-Spannung Off, 13V, 18V, 24V, 22kHz (0,3A)
Noise Margin / Signal Reserve und SNR Messgenauigkeit 1 dB
Messung DVB-T
Offset-Frequenz 166 kHz
MER- und BER-Messung, Toleranzen 1 dB typ. (2 db Max.)
MER-Messung ≤ 38 dB
BER bBER bis zu 1x10E-5; aBER bis zu 2x10E-8
Automatische Erkennung und Anzeige Constellation, Guard Interval, FEC
Constelation 16-, 32-, 64-, 128-, 256-QAM
Guard Interval 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Spektrum Invertiert automatisch
Automatische Qualitätsanalyse FAIL - MARGIN - PASS
Noise Margin / Signal Reserve und SNR Messgenauigkeit 1 dB
Spektrum Sat
DiSEqC "a-b-c-d" Vorprogrammiert und einfach zu nutzen. Zur Ansteuerung fast aller LNBs (analog oder DiSEqC, single und dual feed) und Multischalter (analog oder DiSEqC mit 4, 8, 12, 16 Eingängen und SCR-LNBs).
S.C.R 1 bis 8 Anwender
LNB LO Frequenz 0 ... 20.000 MHz durchgehend
Frequenz-Bereich 930 ... 2.250 MHz
SPAN 50 - 100 - 200 - 500 - Max (Total)
db / div 5
Anzeige Dynamischer Bereich > 30 dB
MRK Messwert-Darstellung 0,1 dB
Filter Messbandbreite 4 MHz @ -3 dB
Referenz-Pegel 0 ... 130 dBµV
Andere einstellbare Spektrum Parameter / Funktionen MAX HOLD (peak memory) / Max Wert einfrieren; SAT POINTING Optimale Parameter-Einstellung zur Ausrichtung der SAT-Antenne
Spektrum TV
Frequenzband 4 ... 930 MHz
Frequenzbereich 4 ... 65 MHz
TV Band SPAN (Spreizung) 2-5-7-10-20-50-100-200-500-Max
db / div 10
Dynamischer Bereich 60 dB
Messwert-Anzeige 0,1 dB
Filter Messbandbreite TV 130 @ -3 dB
Referenz-Pegel 0 ... 130 dBµV
Automatik Power / Pegel Marker Position für Digital-Signale im Zentrum des Trägers für analoge Signale auf dem Video-Träger
Andere einstellbare Spektrum Parameter / Funktionen MAX HOLD (max. Wert einfrieren)
INGRESS Spektrum 4 ... 65 MHz
Leakage / Störstrahlungsmessung Antenne und Entfernungs-Parameter einstellbar
Stromversorgung
Akkutyp NiMH; 7,2V/2,4Ah
Batterie-Ladezeit 2 Std. umd 50% Kapazität zu erreichen
Netzteil extern
