TECHNIROUTER 9/4x16 silber/gelb
599,00 €*
TECHNIROUTER 9/4x16
Verteilung von 4 Satelliten (8 SatBlöcke) auf vier Kabelstränge für je 16 Teilnehmer
599,00 €*
inkl. MwSt.
TECHNIROUTER 9/4x16, Bedienungsanleitung, Steckernetzteil
Mit dem TECHNIROUTER 9/4x16 bauen Sie eine Einkabel-Umsetzer-Verteilanlage und versorgen hiermit bis zu 64 Teilnehmer mit den kompletten Fernsehprogrammen von bis zu 4 Satelliten (z. B. von Astra 19,2°E, Eutelsat 13°E, Astra 23,5°E und Astra 28,2°E) sowie dem terrestrischen Signal über ein Kabel. Dabei lassen sich bestehende Kabelstrukturen in Wohnobjekten ohne neue Kabelverlegung nutzen. Werden mehr als 64 Teilnehmeranschlüsse benötigt, dann können weitere TECHNIROUTER 9/4x16 an den Stammleitungs-Ausgängen kaskadiert werden.
Zur Verwendung kommt die digitale Sat-Channel-Router (SCR)-Technik nach EN50494/EN50607. Diese erlaubt die Versorgung der Empfangsgeräte ohne jegliche Programmeinschränkung. Ohne Neuverlegung von Antennenkabeln können hiermit auch Mulitunergeräte (PVR) in vollem Umfang betrieben werden.
Atmosphärische Dämpfungsverluste, die zu einer Pegelschwankung des empfangen Satellitensignals führen, gleicht der TECHNIROUTER 9/4x16 durch die eingebaute AGC (Automatic Gain Control) aus.
Welches LNB wird benötigt?
Durch den Einsatz von 4 Wideband-LNBs können 4 Orbitpositionen ohne Einschränkung verteilt werden.
Durch den Einsatz von 3 Wideband--LNBs können 3 Orbitpositionen ohne Einschränkung verteilt werden.
Durch den Einsatz von 2 Wideband--LNBs können 2 Orbitpositionen ohne Einschränkung verteilt werden.
Verwenden Sie Wideband--LNBs mit einer LOF von 10,41 GHz.
Durch den Einsatz von zwei Quattro-LNBs können zwei Orbitpositionen ohne Einschränkung verteilt werden.
Nicht geeignet sind Quattro-Switch-LNBs.
Wie erfolgt die Spannungsversorgung?
Zur Spannungsversorgung muss ein Steckernetzteil (12V) an den Router angeschlossen werden!
Zur Verwendung kommt die digitale Sat-Channel-Router (SCR)-Technik nach EN50494/EN50607. Diese erlaubt die Versorgung der Empfangsgeräte ohne jegliche Programmeinschränkung. Ohne Neuverlegung von Antennenkabeln können hiermit auch Mulitunergeräte (PVR) in vollem Umfang betrieben werden.
Atmosphärische Dämpfungsverluste, die zu einer Pegelschwankung des empfangen Satellitensignals führen, gleicht der TECHNIROUTER 9/4x16 durch die eingebaute AGC (Automatic Gain Control) aus.
Welches LNB wird benötigt?
Durch den Einsatz von 4 Wideband-LNBs können 4 Orbitpositionen ohne Einschränkung verteilt werden.
Durch den Einsatz von 3 Wideband--LNBs können 3 Orbitpositionen ohne Einschränkung verteilt werden.
Durch den Einsatz von 2 Wideband--LNBs können 2 Orbitpositionen ohne Einschränkung verteilt werden.
Verwenden Sie Wideband--LNBs mit einer LOF von 10,41 GHz.
Durch den Einsatz von zwei Quattro-LNBs können zwei Orbitpositionen ohne Einschränkung verteilt werden.
Nicht geeignet sind Quattro-Switch-LNBs.
Wie erfolgt die Spannungsversorgung?
Zur Spannungsversorgung muss ein Steckernetzteil (12V) an den Router angeschlossen werden!
Es steht Ihnen frei, die von TechniSat bereitgestellten Softwareaktualisierungen zu installieren. TechniSat möchte Sie aber ausdrücklich darauf hinweisen, dass wir für Sachmängel nicht haften, die allein darauf zurückzuführen sind, dass die Aktualisierungen von Ihnen nicht innerhalb einer angemessenen Zeit installiert wurden, obwohl TechniSat Sie auf deren Verfügbarkeit hingewiesen und Ihnen eine mangelfreie Installationsanleitung bereitgestellt hat.
| Artikelinformationen | |
|---|---|
| EAN | 4019588032835 |
| Farbe | silber/gelb |
| Art.-Nr. | 0000/3283 |
| Gewicht (Karton) | 1,3 kg |
| Gewicht (Gerät) | 1,01 kg |
| Gerät (BxHxT) | 21 x 4 x 18,7 cm |
| Karton (BxHxT) | 22 x 5 x 26,5 cm |
| Umgebungsbedingungen Betrieb | |
|---|---|
| Umgebungstemperatur | -25 ... 45 °C |
| Luftfeuchtigkeit | 10 ... 75 % |
| LNB-Steuerung | |
|---|---|
| Stromaufnahme | max. 500 mA |
| Allgemeine Merkmale | |
|---|---|
| Top-Ausstattung | 64 Teilnehmer an vier Kabeln |
| Top-Ausstattung | SCR-Protokoll gemäß EN50494 und EN50607 |
| Top-Ausstattung | 4 Orbitpositionen - Umschaltbarer Quattro-/Wide-Band-LNB Betrieb |
| Top-Ausstattung | Automatische Verstärkungsregelung (AGC) |
| Top-Ausstattung | SCR-Pegel einstellbar |
| Durchgangsdämpfung | |
|---|---|
| Sat | ≤ 2 dB |
| Terrestrik | ≤ 2 dB |
| Einkabelausgang | |
|---|---|
| Ausgangsfrequenzbereich | 5 ... 2.150 MHz |
| Anzahl der Ausgangskanäle | 4x 16 |
| Frequenz der Ausgangskanäle | 1210, 1420, 1680, 2040, 985, 1050, 1115, 1275, 1340, 1485, 1550, 1615, 1745, 1810, 1875, 1940 MHz |
| Frequenz Sat | 950 ... 2.150 MHz |
| Frequenz Terrestrik | 5 ... 790 MHz |
| Ausgangspegel Sat | ≤ 90 dBµV typ. |
| Empfangsbereich | |
|---|---|
| Terrestrik | 5 ... 862 MHz |
| Sat | 290 ... 2.340 MHz |
| Entkopplung | |
|---|---|
| Stämme | ≥ 30 dB |
| Technische Daten | |
|---|---|
| Sat-Eingänge | 8 |
| Terrestrische-Eingänge | 1 |
| Anzahl Kabelanschlüsse | 4 |
| Teilnehmer pro Kabel | 16 |
| Verstärkung | |
|---|---|
| Sat | 0 ... 30 dB AGC gesteuert |
| Terrestrik | -16 dB bezogen auf Eingang |
| Rückkanal | -16 dB |
| Stromversorgung | |
|---|---|
| Nennspannung | 230 V |
| Frequenz | 50 Hz |
| Netzteil | extern DC 12V/2,0A |
| Stromverbrauch | 80 mA @13V, je Einkabelausgang |

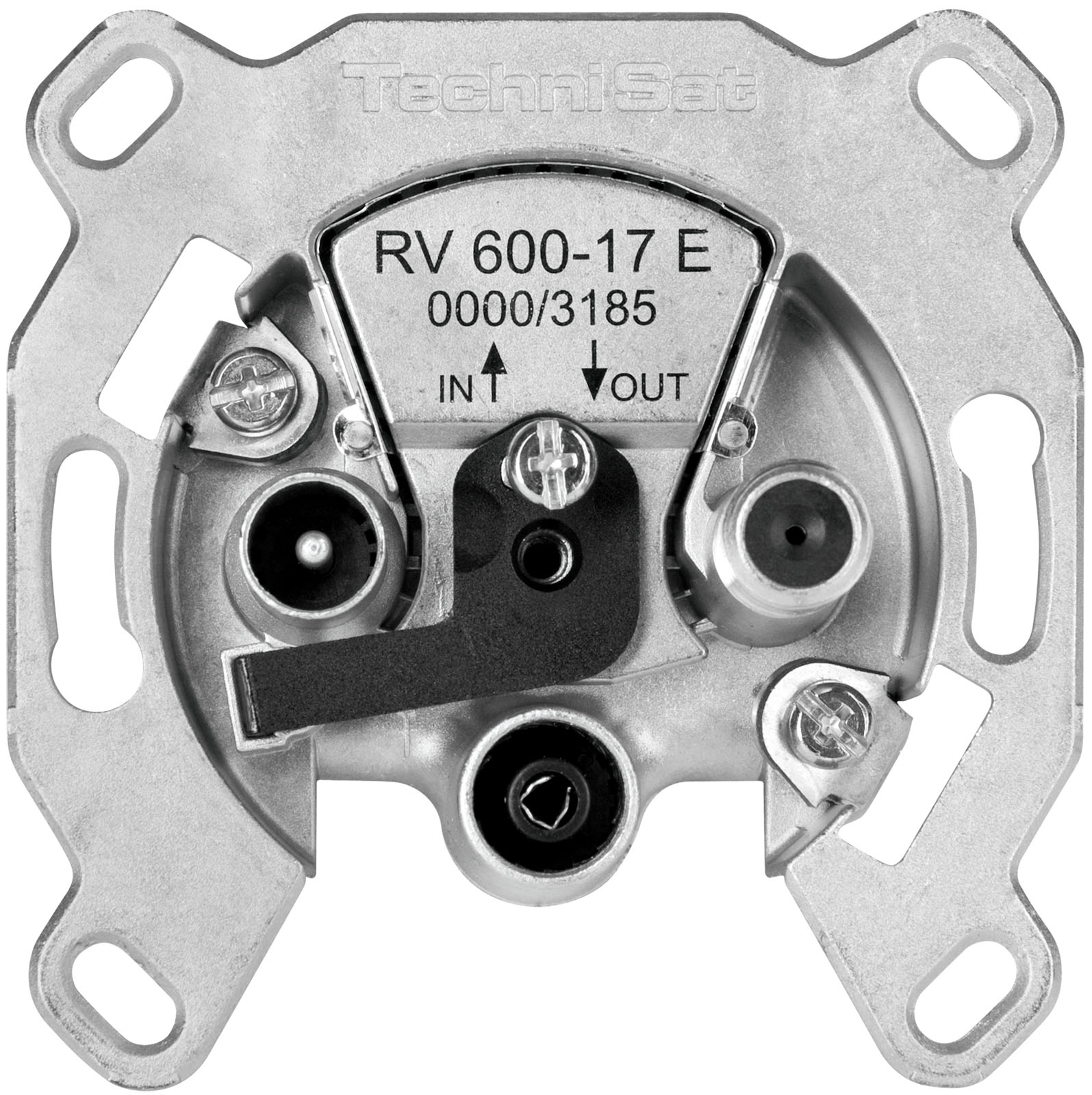

optionales Zubehör
