WIDEBAND-LNB WB1, 40 mm schwarz
59,00 €*

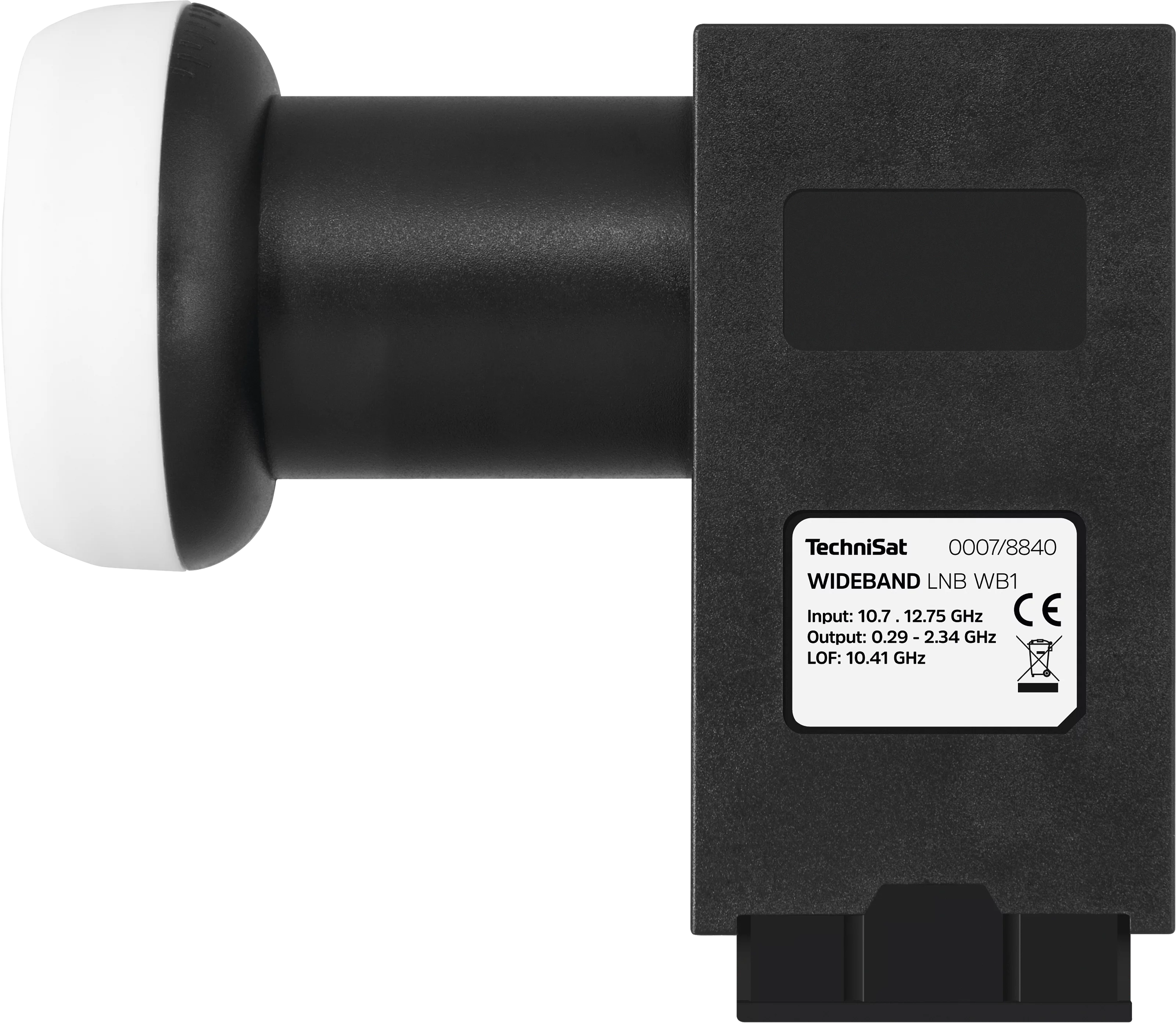

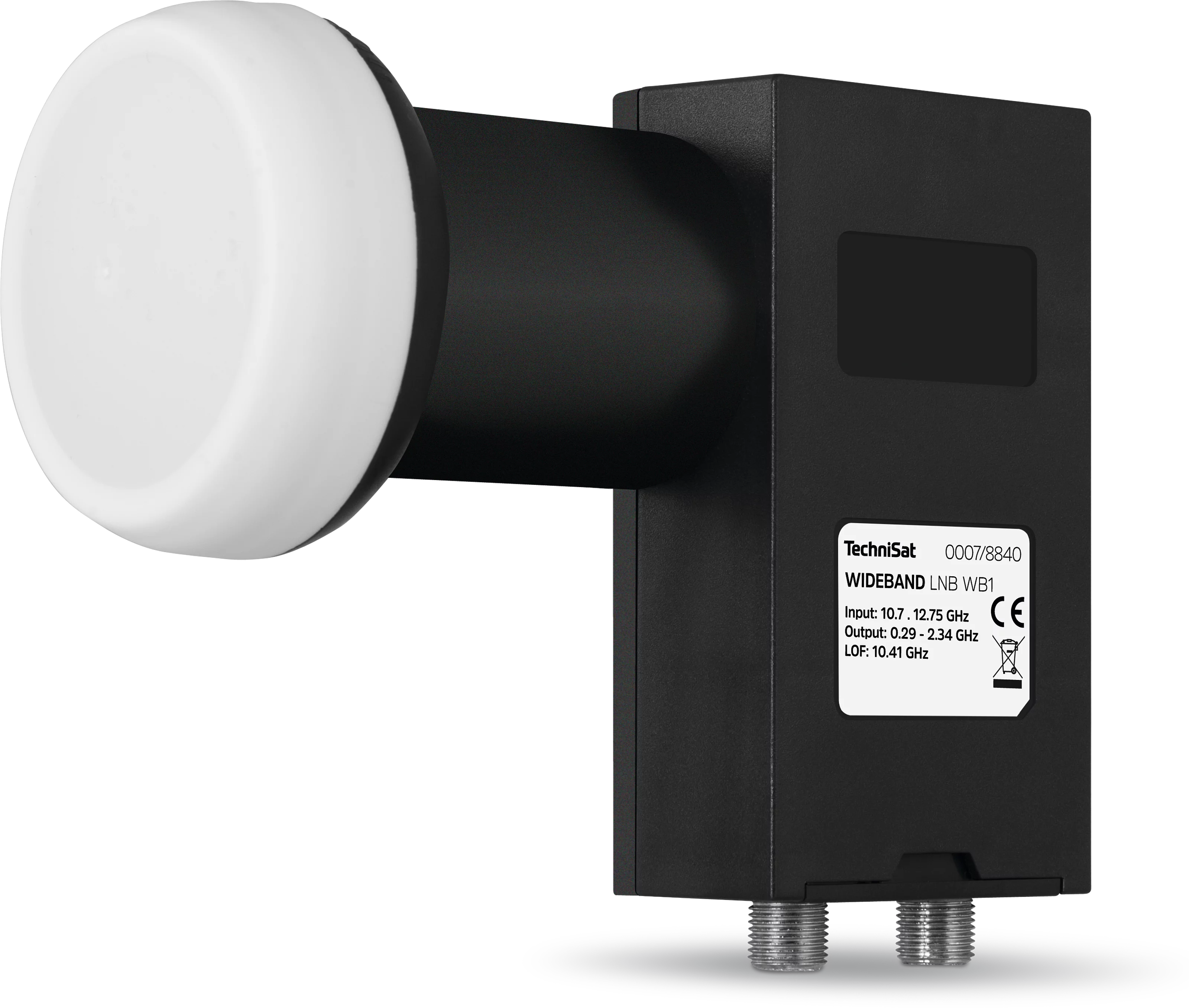

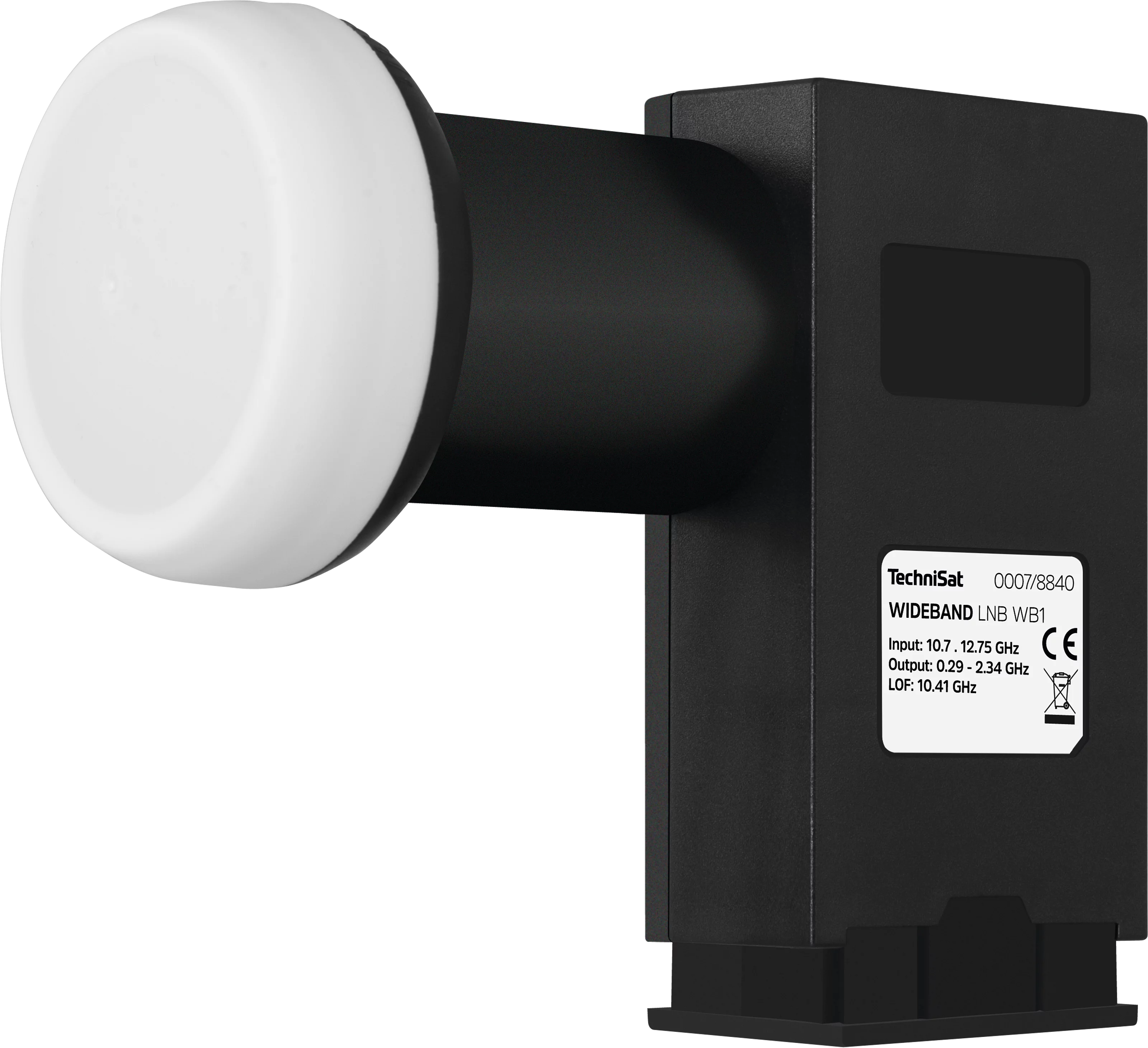

WIDEBAND-LNB WB1, 40 mm
Digital-LNB für den Mehr-Teilnehmer-Empfang, Verteilung erfolgt durch TECHNIROUTER
59,00 €*
inkl. MwSt.
- F-Anschlüsse
- Feed-ø 40 mm
- Wetterschutzgehäuse
- Energiesparer - nur 70 mA Stromaufnahme
- Funktioniert ausschließlich mit TECHNIROUTER
- Neue Empfangsgeräte sind nicht notwendig da die Frequenzumsetzung im TECHNIROUTER stattfindet
Spezial-LNB in Kombination mit TECHNIROUTER, die das EN50607 Protokoll (SCR2) unterstützten. Ideal für den Multifeed-Empfang. Durch den Einsatz von 2 Wideband-LNBs können 2 Satelliten ohne Einschränkung verteilt werden. Geeignete TECHNIROUTER siehe "Passende Produkte".
Das LNB besitzt 2 Ausgänge (vertikal & horizontal) und das gesamte, empfangene Satellitensignal (10,7-12,75 GHz) wird mit einer Oszilatorfrequenz von 10,41 GHz auf den Ausgangsfrequenzbereich von 290-2340 MHz umgesetzt. Das Wetterschutzgehäuse mit 40 mm Feeddurchmesser besitzt einen ausziehbaren Schutz für die Anschlüsse.
ACHTUNG: Kein Twin-LNB!
Nur einsetzbar an TECHNIROUTERN!
Das LNB besitzt 2 Ausgänge (vertikal & horizontal) und das gesamte, empfangene Satellitensignal (10,7-12,75 GHz) wird mit einer Oszilatorfrequenz von 10,41 GHz auf den Ausgangsfrequenzbereich von 290-2340 MHz umgesetzt. Das Wetterschutzgehäuse mit 40 mm Feeddurchmesser besitzt einen ausziehbaren Schutz für die Anschlüsse.
ACHTUNG: Kein Twin-LNB!
Nur einsetzbar an TECHNIROUTERN!
| Artikelinformationen | |
|---|---|
| EAN | 4019588788404 |
| Farbe | schwarz |
| Art.-Nr. | 0007/8840 |
| Gewicht (Karton) | 174 g |
| Gewicht (Gerät) | 146 g |
| Gerät (BxHxT) | 6 x 10 x 11 cm |
| Karton (BxHxT) | 6,5 x 10,5 x 12,5 cm |
| Umgebungsbedingungen Betrieb | |
|---|---|
| Luftfeuchtigkeit | 10 ... 90 % |
| Umgebungstemperatur | -40 ... 60 °C |
| Lokal Oscillator | |
|---|---|
| Low-Band | 10,41 GHz |
| High-Band | 10,41 GHz |
| Genauigkeit | ± 0,5 MHz |
| Temperaturdrift | ± 1 MHz |
| Phasenrauschen | -75 dB Carrier/Hz @10kHz |
| LNB-Steuerung | |
|---|---|
| Vertikal | 11,5 - 14 V |
| Horizontal | 16 - 19 V |
| Ausgangsfrequenzbereich | |
|---|---|
| Low-Band | 290 ... 1.290 MHz |
| High-Band | 1.290 ... 2.340 MHz |
| Eingangsfrequenzbereich | |
|---|---|
| Low-Band | 10,7 ... 11,7 GHz |
| High-Band | 11,7 ... 12,75 GHz |
| Geeignet für | |
|---|---|
| Anzahl Orbitpositionen | 1 |
| Technische Daten | |
|---|---|
| Ausgänge | 2 |
| Impedanz | 75 Ω |
| Anschluss-Typ | F-Buchse |
| Feedaufnahme | ø 40 mm |
| Verstärkung | 50 ... 60 dB |
| Rauschmaß | |
|---|---|
| Unterer Frequenzbereich | 0,7 dB max. |
| Oberer Frequenzbereich | 0,7 dB max. |
| Rauschmaß | 0,1 dB typ. |
| Stromversorgung | |
|---|---|
| LNB-Spannungsversorgung | 9 ... 19 V |
| Stromverbrauch | 70 mA @12 VDC |
