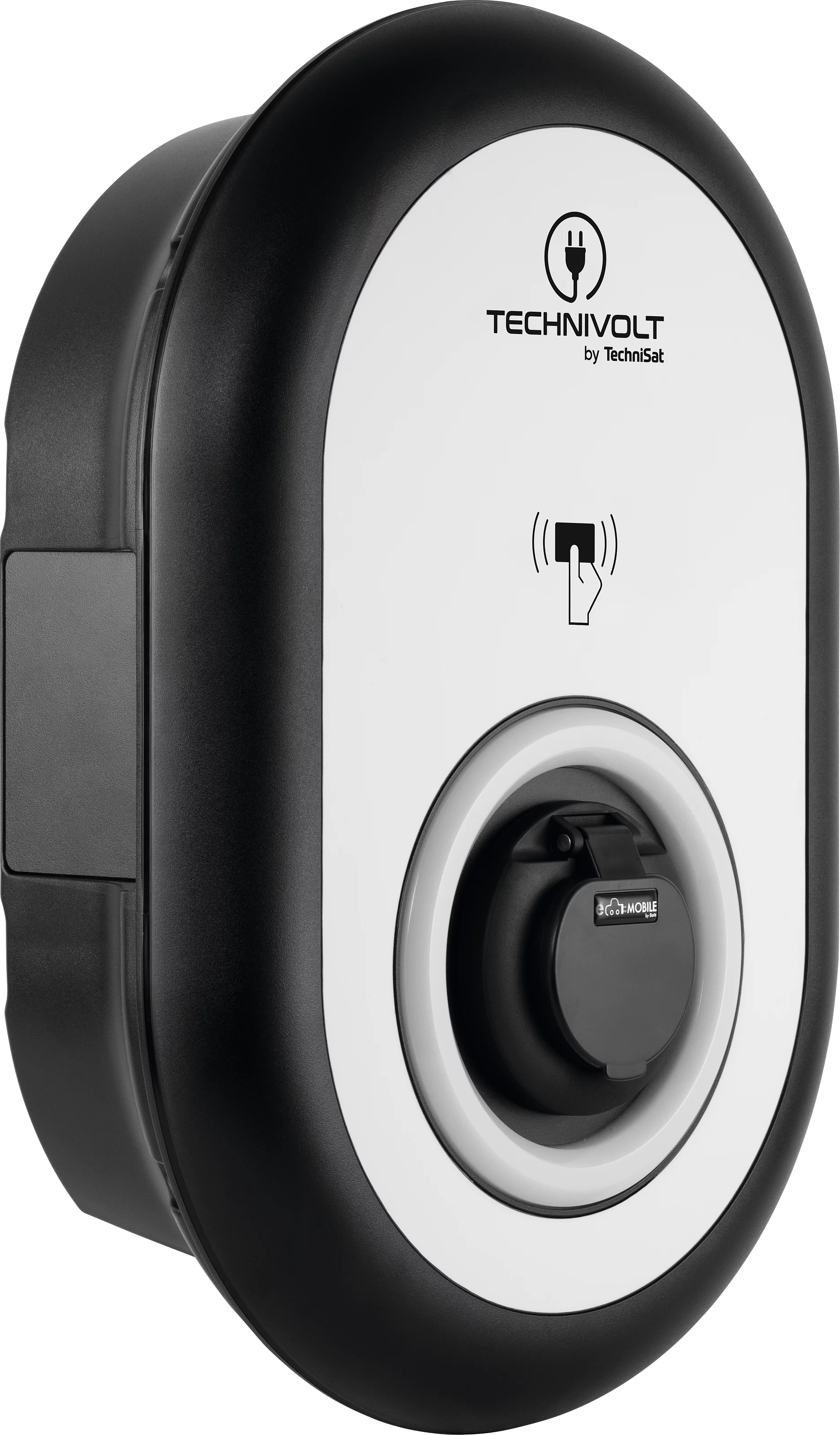

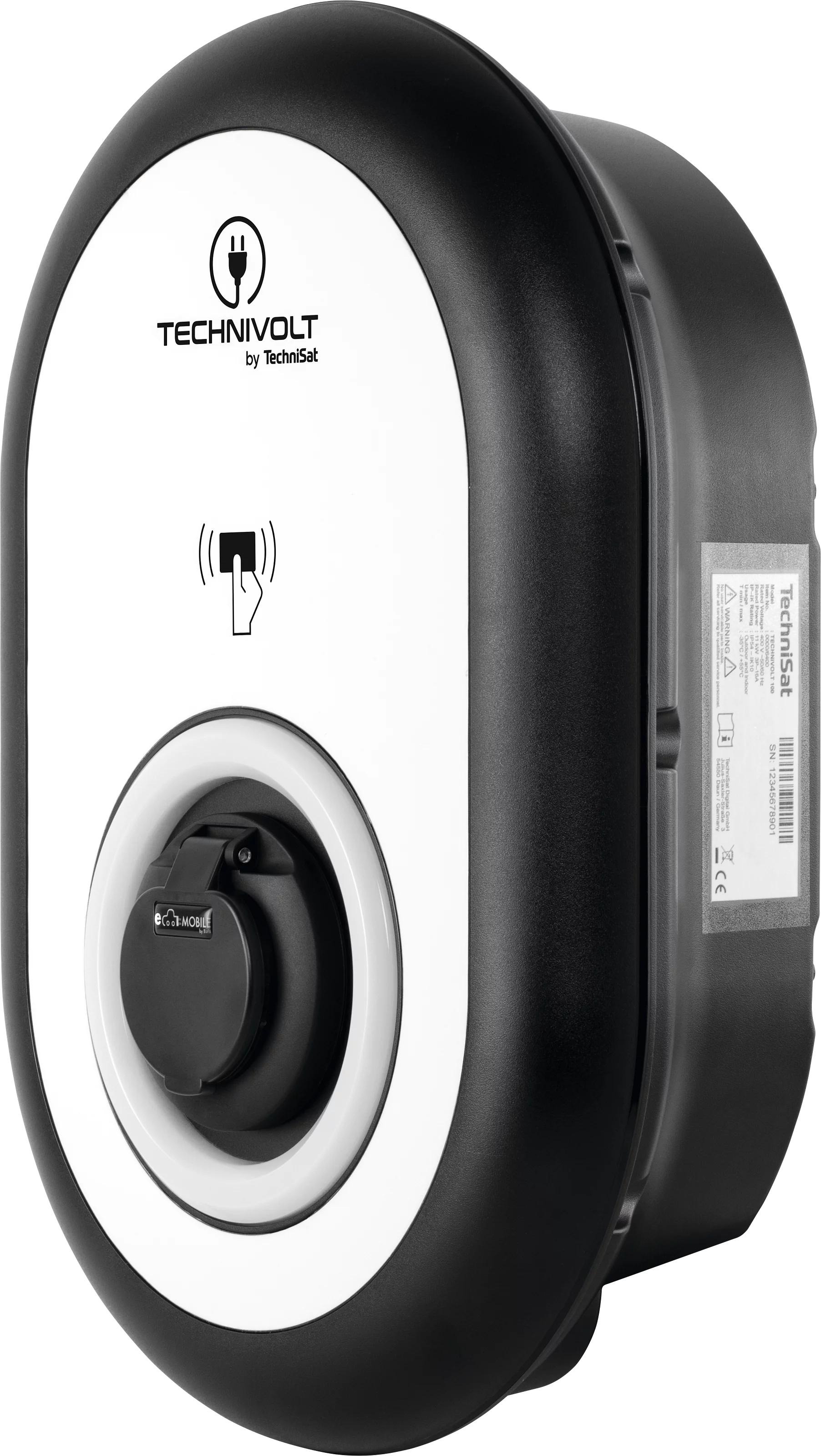

TECHNIVOLT 100
11 kW charging station with integrated charging socket according to IEC 62196-2 Type 2
incl. VAT.
- For private home charging: TECHNIVOLT enables fast and safe home charging with numerous advantages
- Type 2 charging plug: TECHNIVOLT uses the widely adopted Type 2 plug in Europe, now considered standard, with 11kW for extra-fast car charging
- Protected by RFID card: Access protection is sensible to prevent unauthorized charging. Use is only possible with registered user cards (2 included)

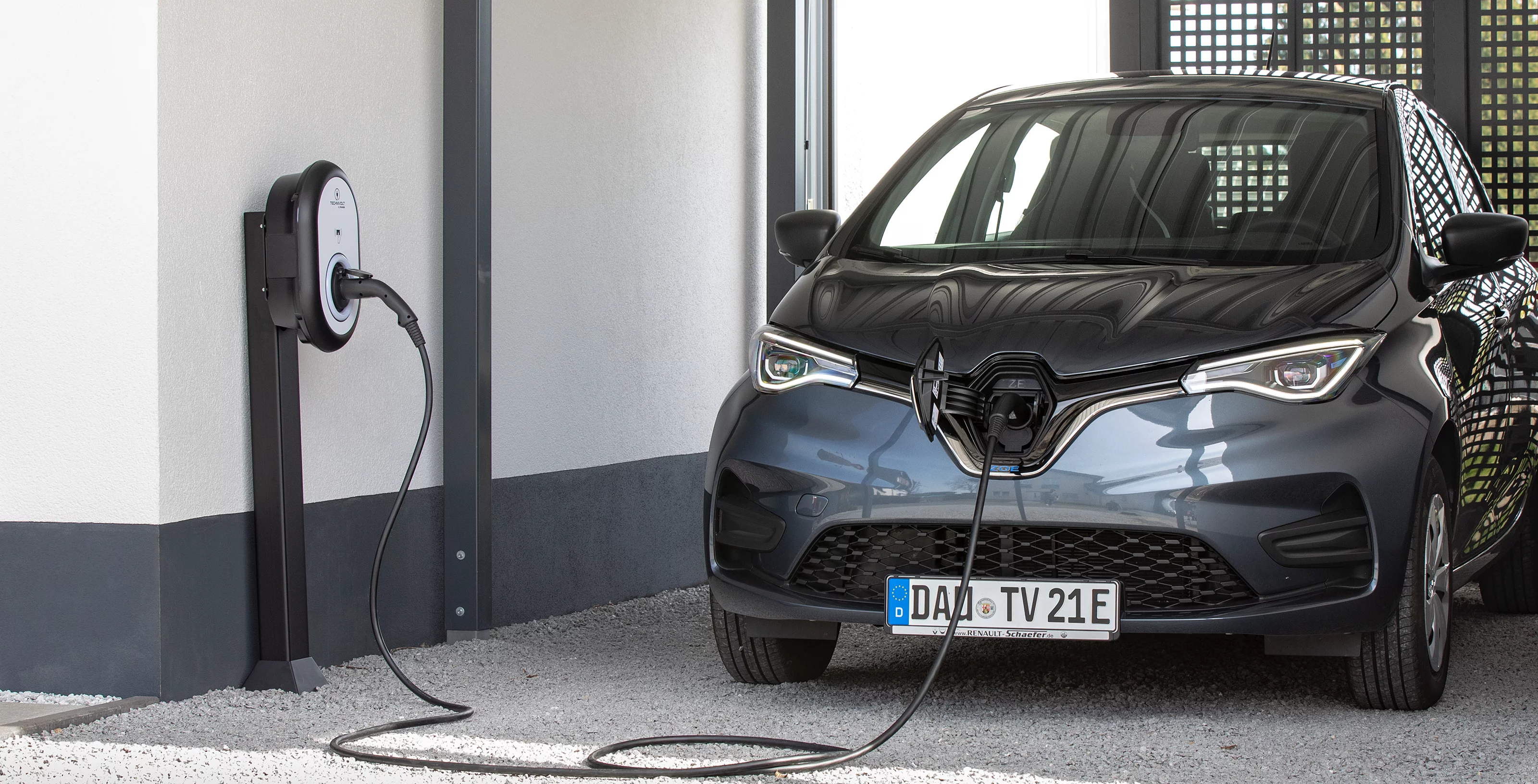

- Versatile mounting options: The TECHNIVOLT 100 can be installed under a carport, in a garage or underground garage, or in the driveway. Alternatively, mounting on a stand column (optional) is also possible
- Scope of delivery: TECHNIVOLT 100 charging station, installation manual, user manual, mounting template, mounting accessories, 1x master RFID card, 2x user RFID cards, dimensions (WxHxD): 31.5 x 46 x 13.5 cm, black

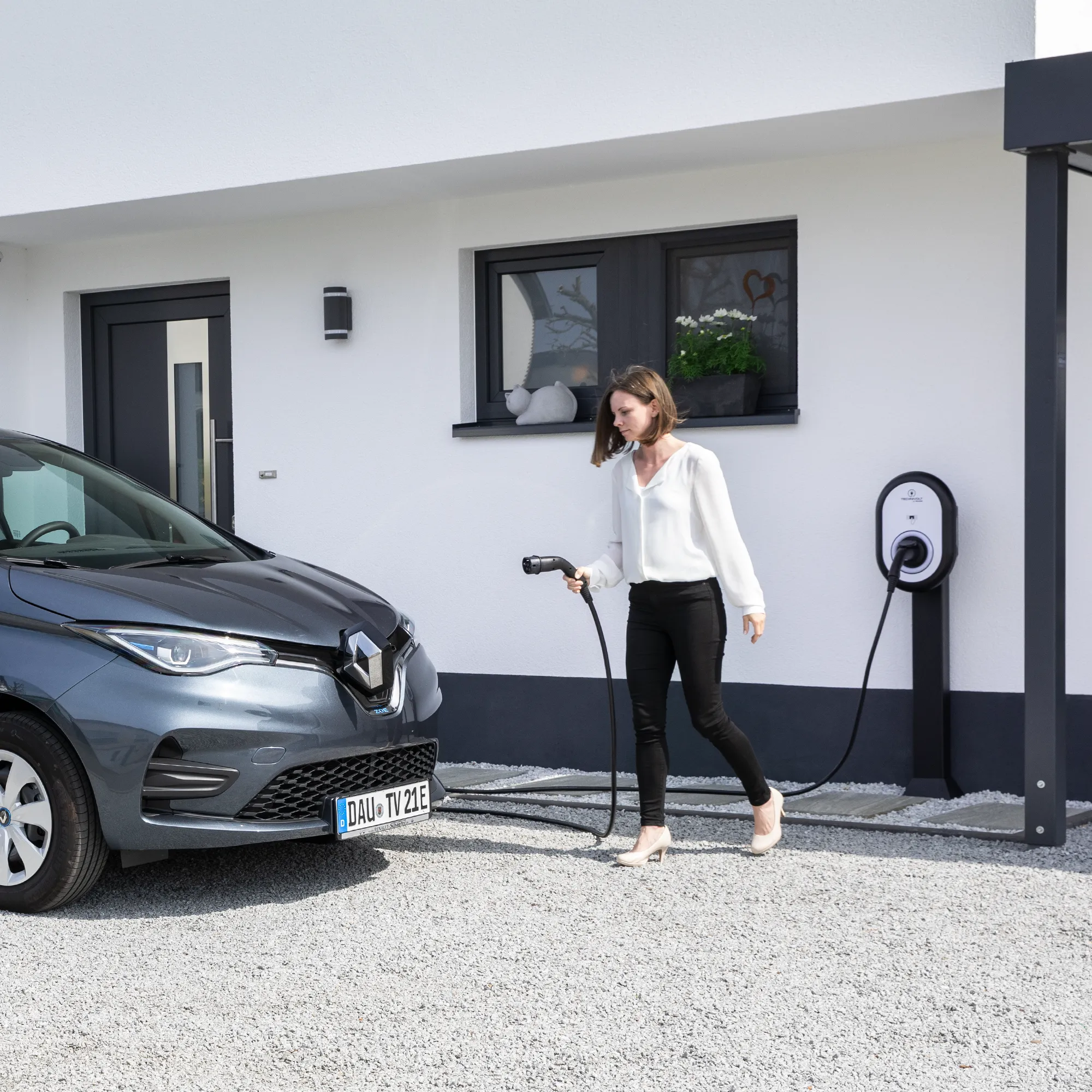

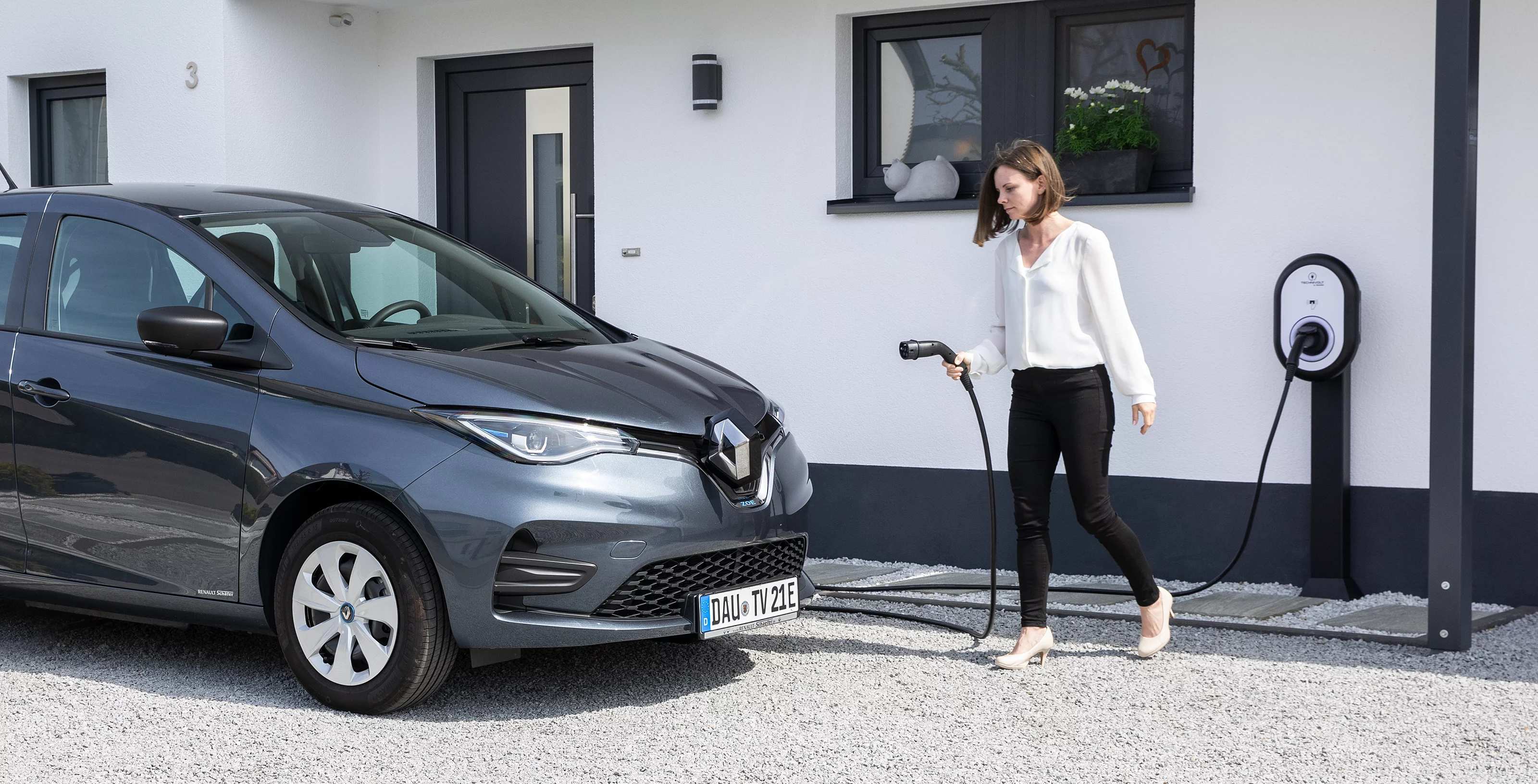

Für privates Laden zuhause
Die TECHNIVOLT 100 macht schnelles und sicheres Laden zuhause möglich. Im Gegensatz dazu, ist das Laden an einer herkömmlichen Steckdose nicht nur mit deutlich längeren Ladezeiten, sondern auch mit einem hohen Sicherheitsrisiko verbunden. Darüber hinaus bietet Ihnen eine eigene Wallbox zuhause einen weiteren großen Vorteil gegenüber öffentliche Ladestationen: Sie können selbst über den Stromanbieter und somit über den Strompreis für das Aufladen Ihres E-Autos bestimmen.
Die Montagemöglichkeiten der TECHNIVOLT 100 sind so zahlreich wie die Vorteile. Sie kann unter dem Carport, in der Garage oder Tiefgarage und sogar in der Einfahrt installiert werden – also überall dort, wo Sie Ihr Elektroauto auch üblich parken. Für diejenigen, die die Bausubstanz einer Wand nicht beschädigen möchten oder dürfen (Fremdeigentum), ist eine Montage an einer Standsäule mit der TECHNIVOLT 100 ebenfalls möglich.

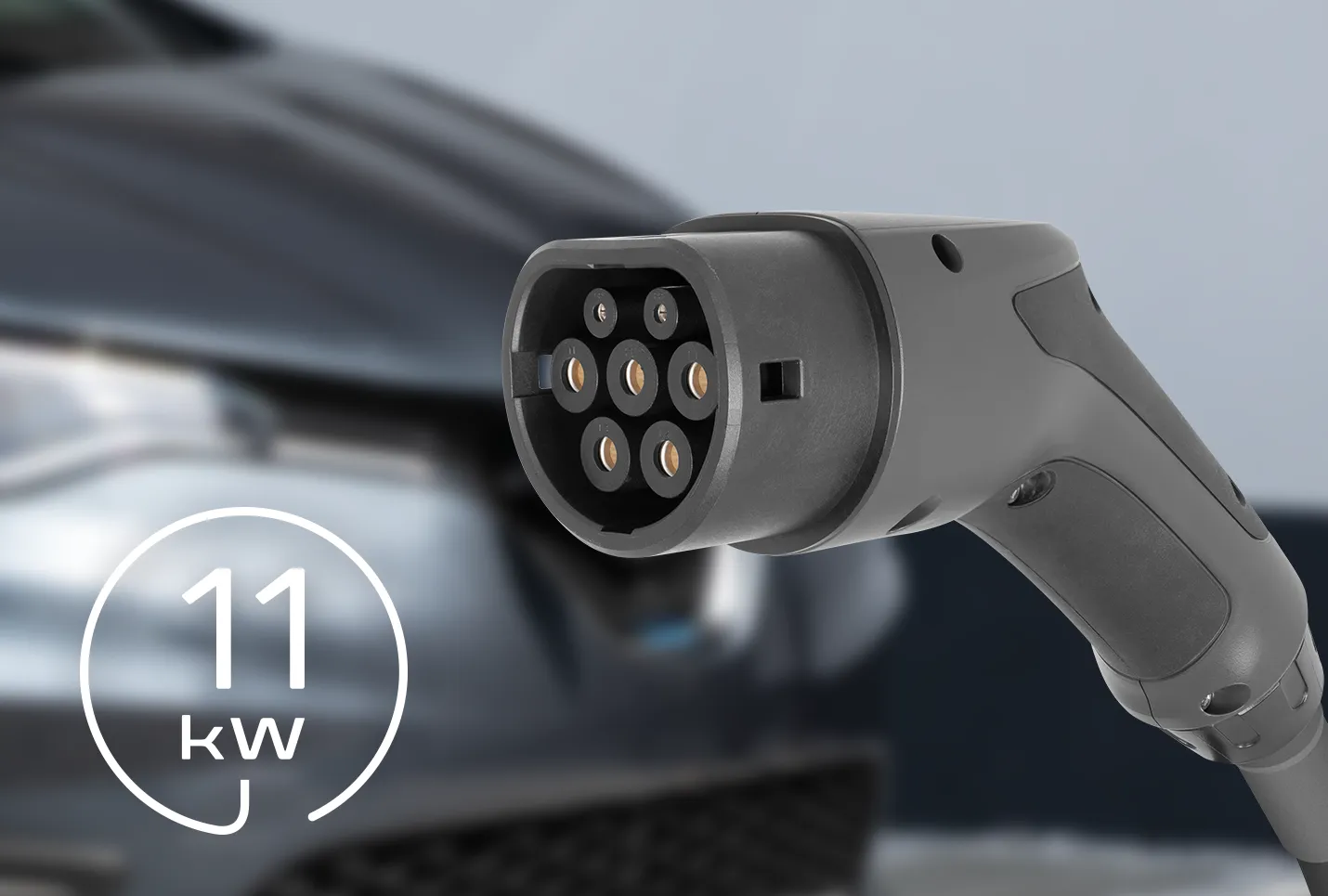

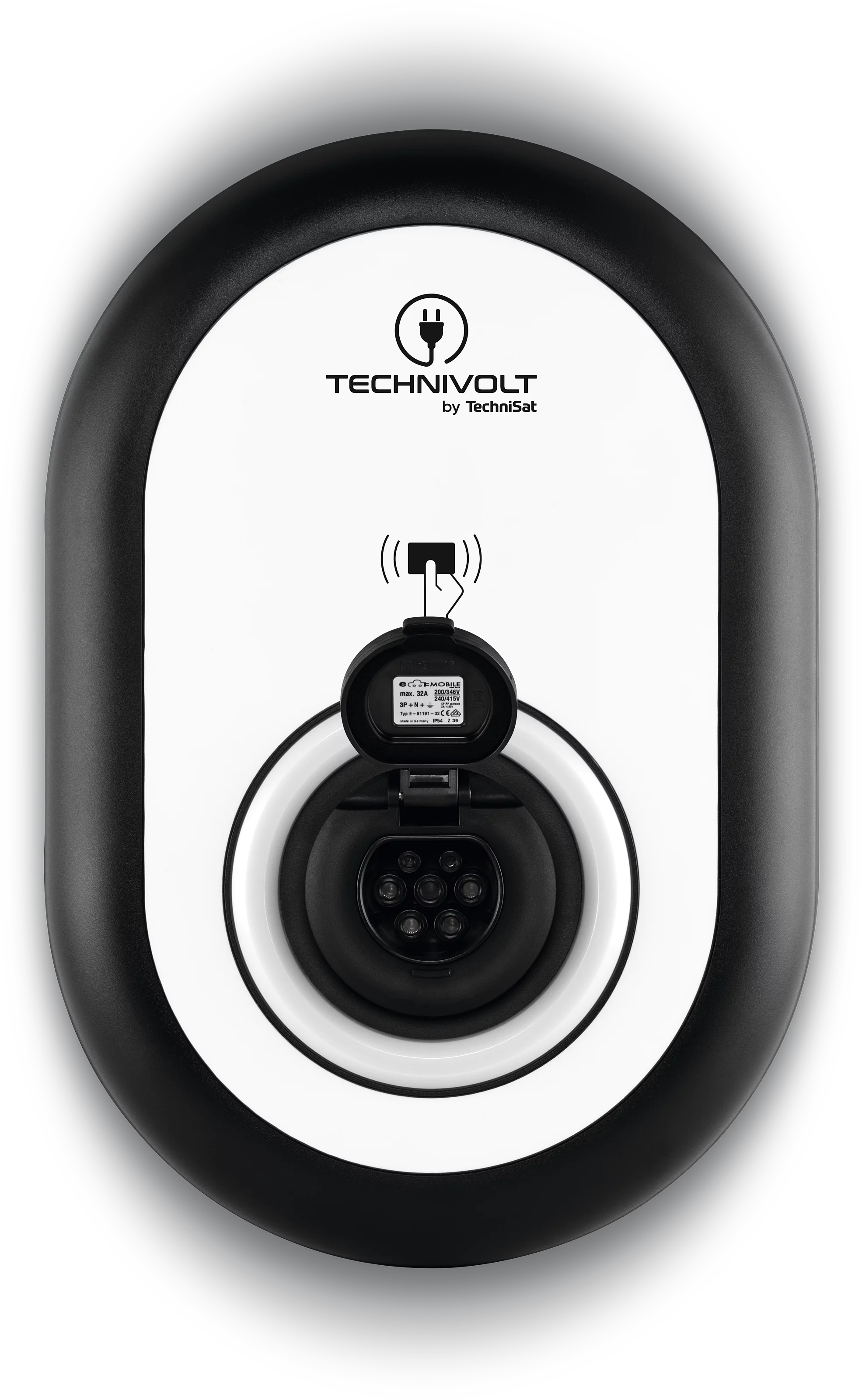

Typ 2 Ladesteckdose
Bei der TECHNIVOLT 100 ist eine Typ 2 Ladesteckdose vorhanden. Nutzen Sie ein Typ-2 Ladekabel, um die allermeisten E-Autos in Europa aufzuladen. Beim Typ 2 Stecker handelt es sich mittlerweile um den europäischen Standard.
Fördermöglichkeiten
Die TECHNIVOLT 100 ist förderfähig durch diverse Programme in Deutschland und speziell in Nordrhein-Westfalen, wie auch im Rahmen einer Förderaktion in Österreich.
Nur meldepflichtig
Bei der 11 kW TECHNIVOLT Ladestation reicht gemäß den VDE Richtlinien eine Anmeldung beim Energieversorger aus. Anders als bei Ladestationen mit höherer Ladeleistung, wie z. B. Wallboxen mit 22 kW, ist eine Genehmigung nicht erforderlich.
Schnelles Laden mit 11 kW
Mit der Ladeleistung von 11kW laden Sie auch ein Elektrofahrzeug mit größerer Batteriekapazität schnell und effektiv auf. Nutzen Sie den vereinfachten Laderechner, um zu sehen, in welcher Zeit die TECHNIVOLT 100 Ihr Fahrzeug vollständig von 0 auf 100 auflädt. Die ermittelten Zeiten sind theoretische, maximale Ladezeiten. Die gängige Empfehlung lautet, ein E-Auto bei einer Restakkukapazität von ca. 20% auf bis ca. 80% der Gesamtakkukapazität zu laden.
Ladezeitrechner mit der TECHNIVOLT 100

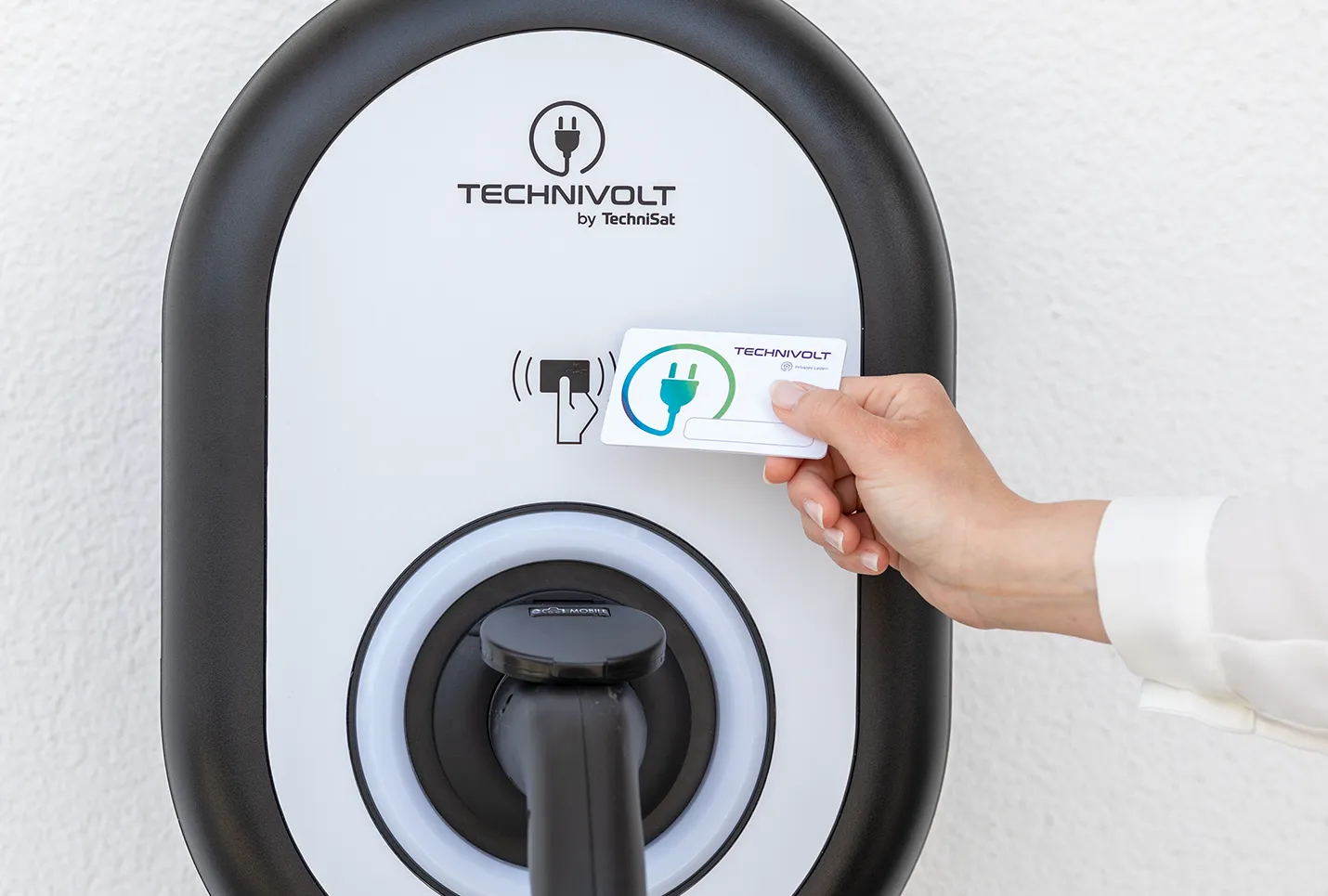

Geschützt durch RFID-Karte
Wenn die E-Ladestation frei zugänglich in der Einfahrt oder dem Carport steht, ist ein Zugriffsschutz sinnvoll, der Unbefugte am Laden hindert.Sie können mehrere Hundert RFID-Karten an der TECHNIVOLT 100 verwenden. Im Lieferumfang sind bereits zwei RFID-Karten enthalten, um ein bequemes und sicheres Laden nur nach vorheriger Autorisierung zu ermöglichen. Sie können jederzeit weitere, beliebige RFID-Karten anlernen.

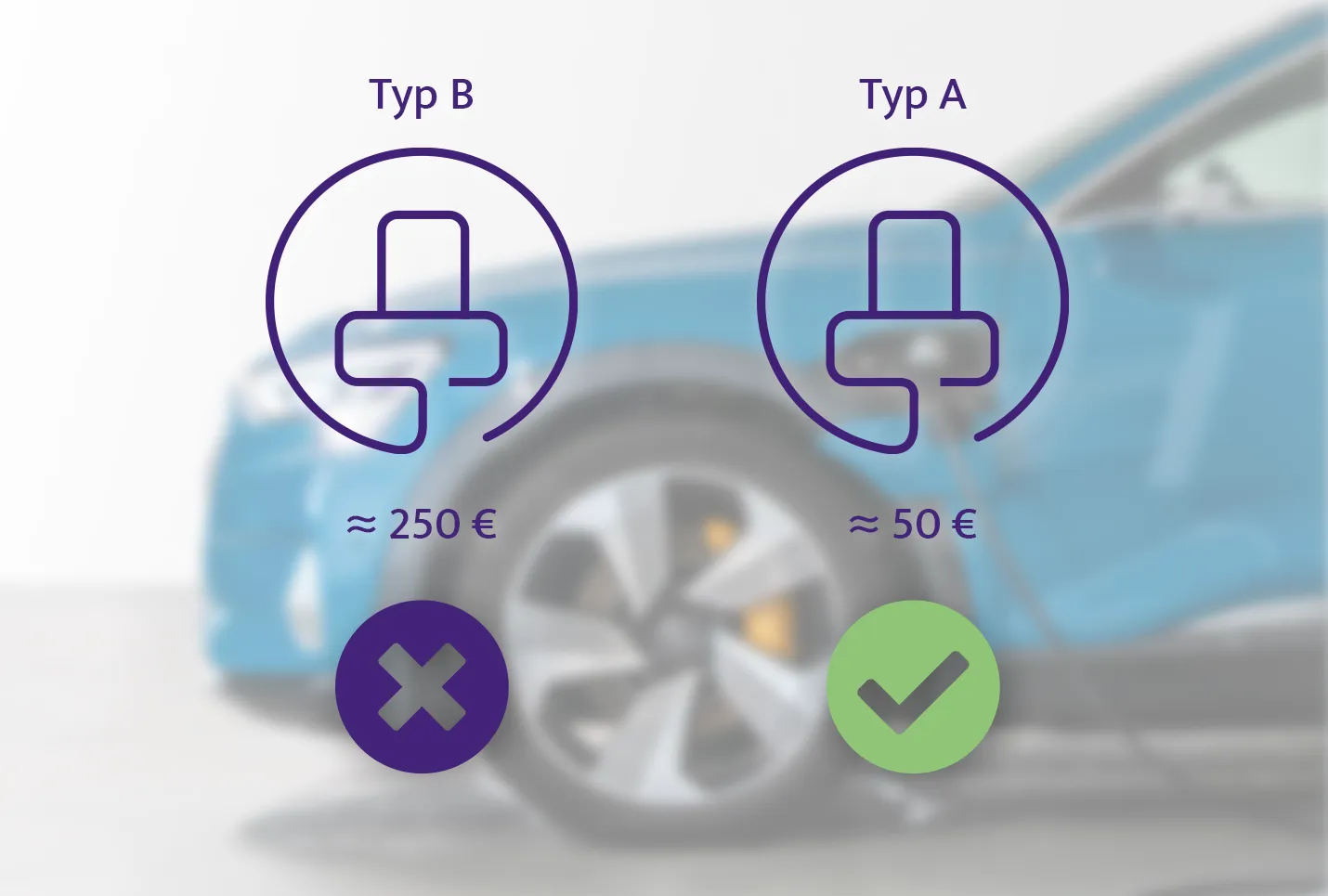

Geringere Installationskosten durch integrierte DC-Fehlerstromerkennung
Jetzt wird es sehr technisch, aber auch wichtig! Die TECHNIVOLT 100 besitzt bereits eine integrierte elektronische Erkennung von glatten Gleichfehlerströmen im Bereich von IΔn ≥ 6 mA, wie sie die DIN EN 61851-1 für Elektrofahrzeuge vorschreibt. Sie stellt sicher, dass die Stromversorgung des Fahrzeugs im Falle eines Fehlergleichstroms größer 6 mA getrennt wird. Das bedeutet für den Elektriker, der die Wallbox anschließt: Er benötigt lediglich einen Fehlerstromschutzschalter vom Typ A, der deutlich günstiger als ein Schalter vom Typ B ist.

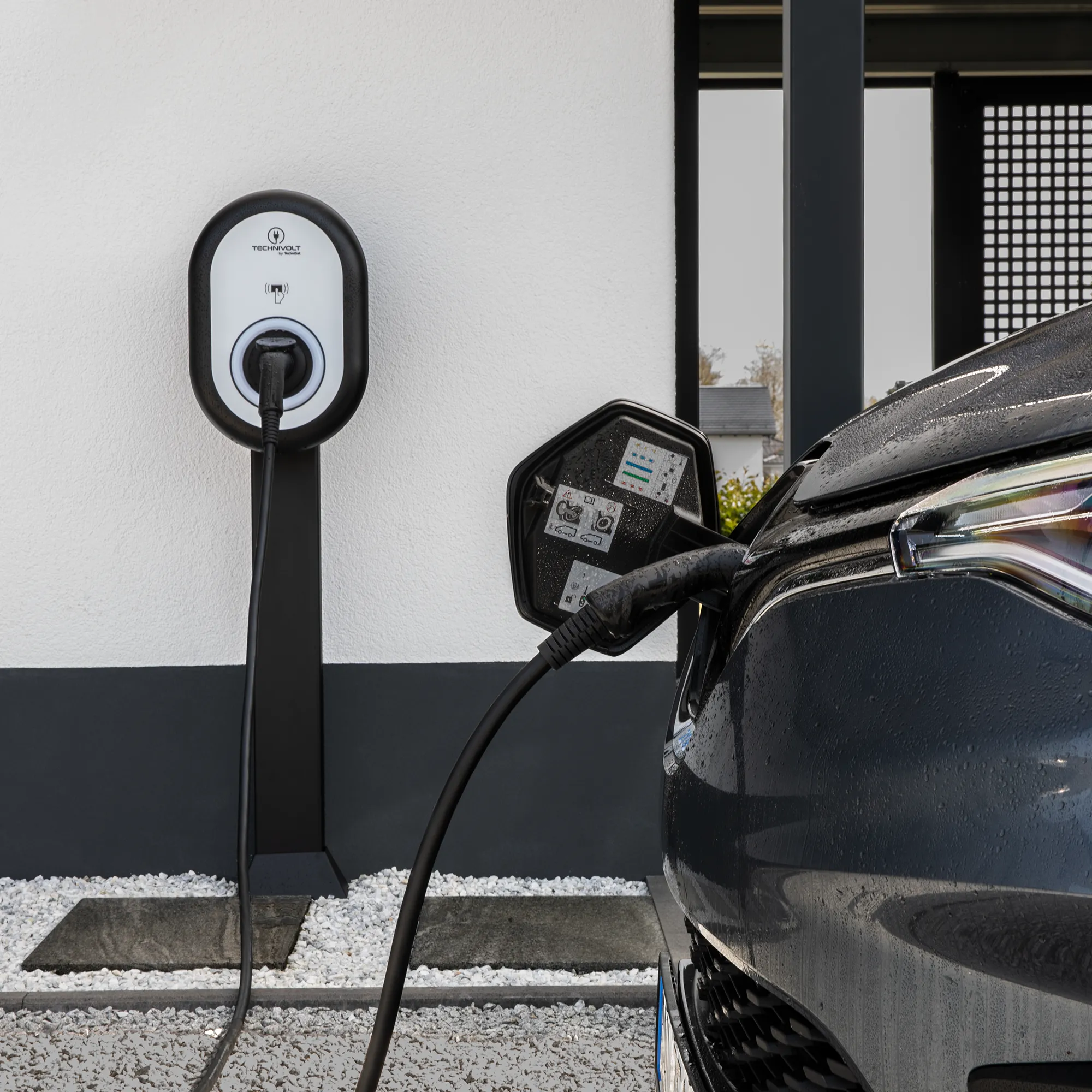

Geschützt gegen Wind und Wetter
Der flexible Einsatz der TECHNIVOLT 100 ist nicht zuletzt der Beschaffenheit ihres Gehäuses zu verdanken. Da sie für die Montage im Freien geeignet ist, ist diese Wallbox von außen gut und sicher verkapselt. Jedoch ist eine Wallbox auch anderen äußeren Einflüssen ausgesetzt, nicht nur reinem Regenwasser. Denn auch Staub oder gar unbefugter Umgang können zur Minderung der Ladeleistung oder zur Beschädigung der Wallbox führen. Daher verfügt die TECHNIVOLT 100 über die Schutzklasse IP54. Das bedeutet, dass sie gut gegen Staub, nicht erwünschte Berührungen sowie gegen Spritzwasser geschützt ist. Diese Schutzklasse ist besonders wichtig, da sonst für besseren Wetterschutz gesorgt werden muss, was wiederum Zusatzkosten verursacht. Bei der TECHNIVOLT 100 ist der Wetterschutz inklusive.
Die Installation? Nur vom Fachmann!
Der Anschluss der Wallbox darf ausschließlich über einen professionellen Elektriker oder den Stromnetzbetreiber erfolgen. Dabei gilt es vor allem auch, die elektrische Gesamtleistung des Anschlusses im Blick zu haben. Denn manche Hausanschlüsse ermöglichen eine Gesamtleistung von bis zu 43 kW – hier ist das Laden mit der 11kW-Wallbox in der Regel problemlos möglich. Oftmals liefert ein Hausanschluss aber auch nur ca. 22 kW Gesamtleistung. Wenn jetzt weitere Verbraucher, insbesondere Großverbraucher, neben der Ladestation im Haushalt aktiv sind, wird das Laden eines E-Autos mit dauerhaften 11 kW Ladeleistung schwierig.
| Product Information | |
|---|---|
| EAN | 4019588064003 |
| Colour | black |
| Item no. | 0000/6400 |
| Weight (Box) | 6,5 kg |
| Weight | 4,4 kg |
| Device (W x H x D) | 31,5 x 46 x 13,5 cm |
| Box | 39,8 x 52 x 23,7 cm |
| sonstiges | |
|---|---|
| bf_filter_charging_cable | Charging socket without cable (IEC-62196 Type 2) |
| bf_filter_suitable_for | Private charging |
| bf_filter_encryption | RFID card |
| bf_filter_charging_power | 11 kg/mm |
| bf_filter_financial_support | Eligible for KfW funding |
| Ambient storage conditions | |
|---|---|
| Temperature | -40 ... 80 °C |
| Humidity | 5 ... 95 % (relative, no dew) |
| Authorisation | |
|---|---|
| RFID | Yes |
| Mechanical properties | |
|---|---|

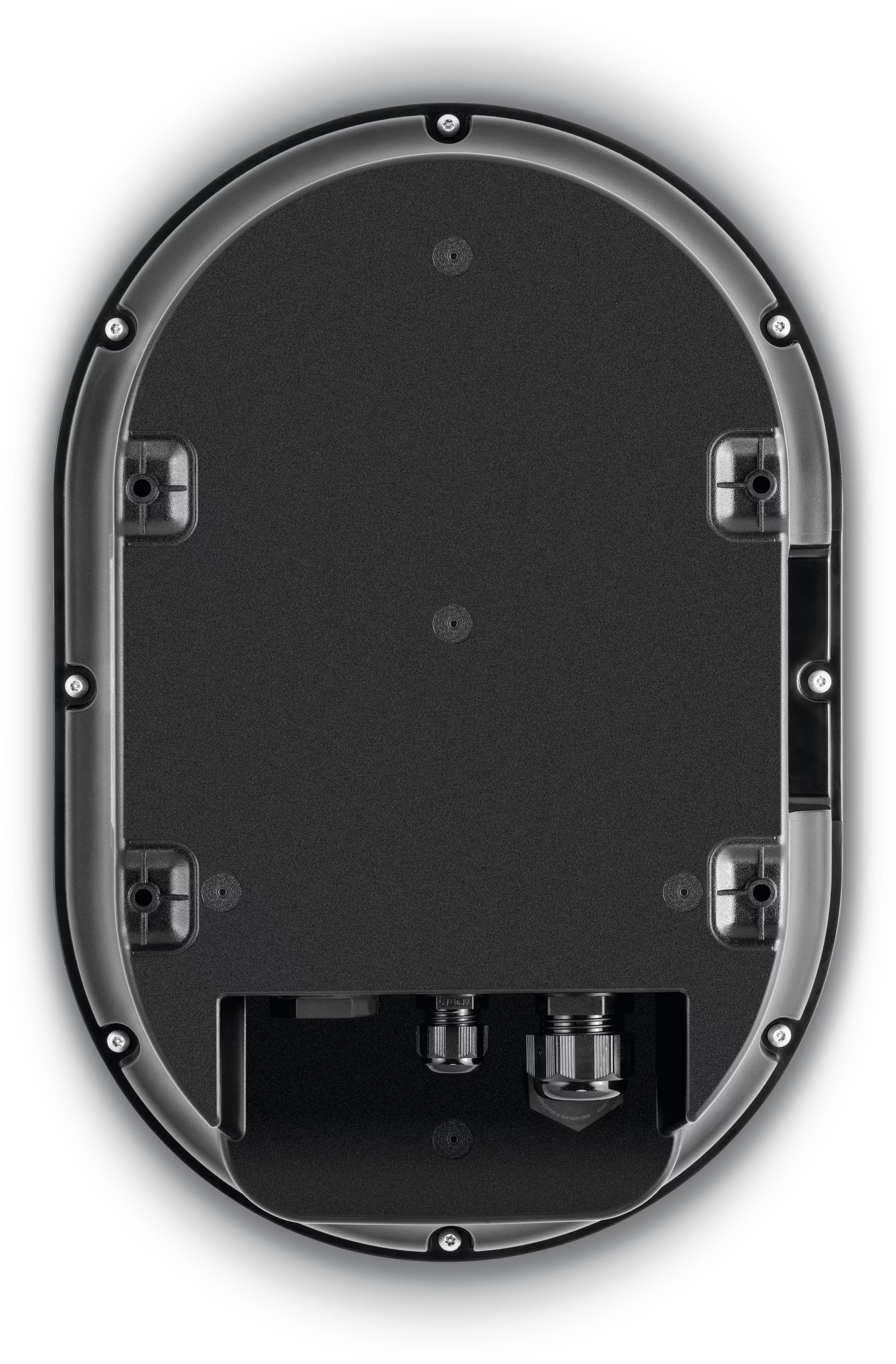

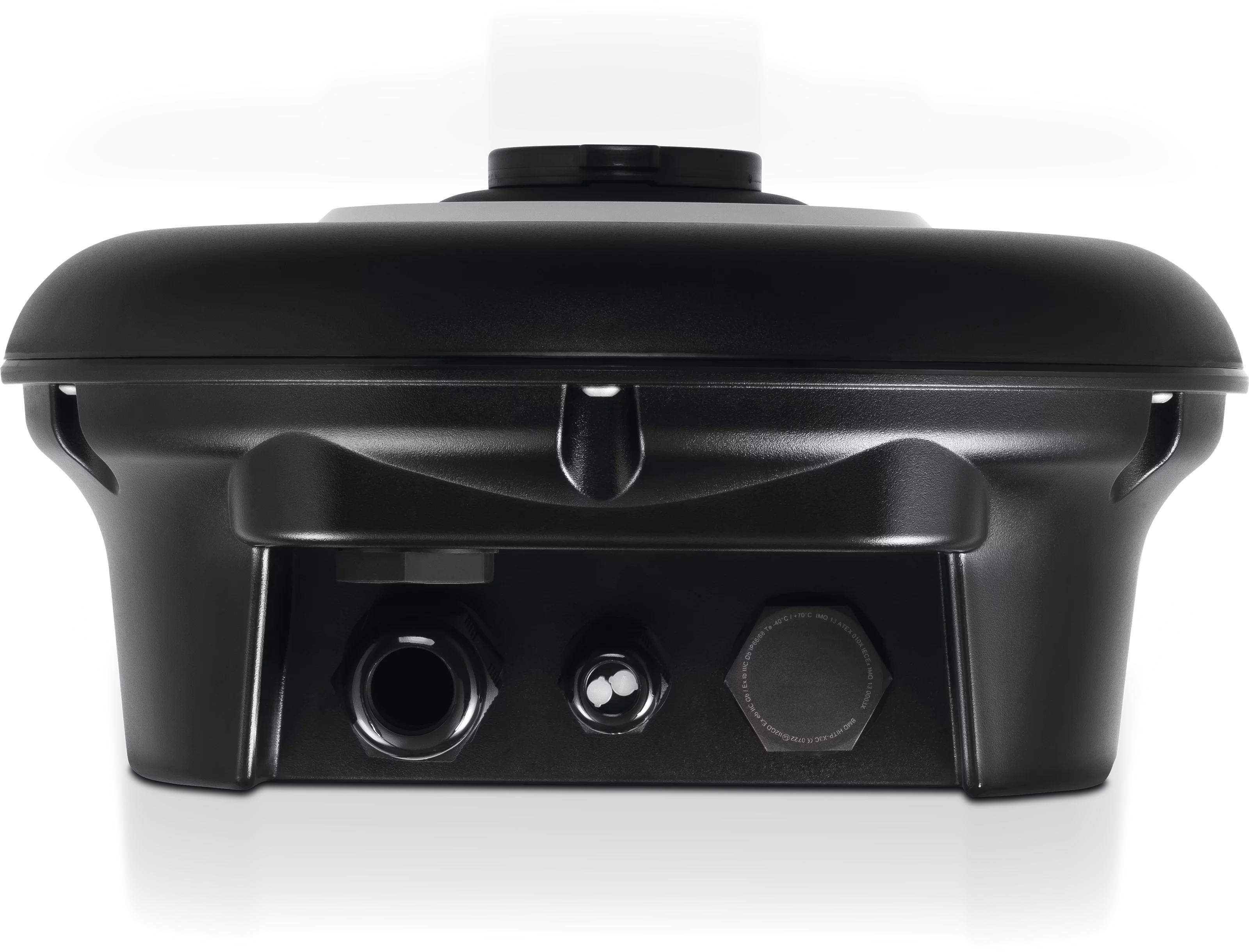

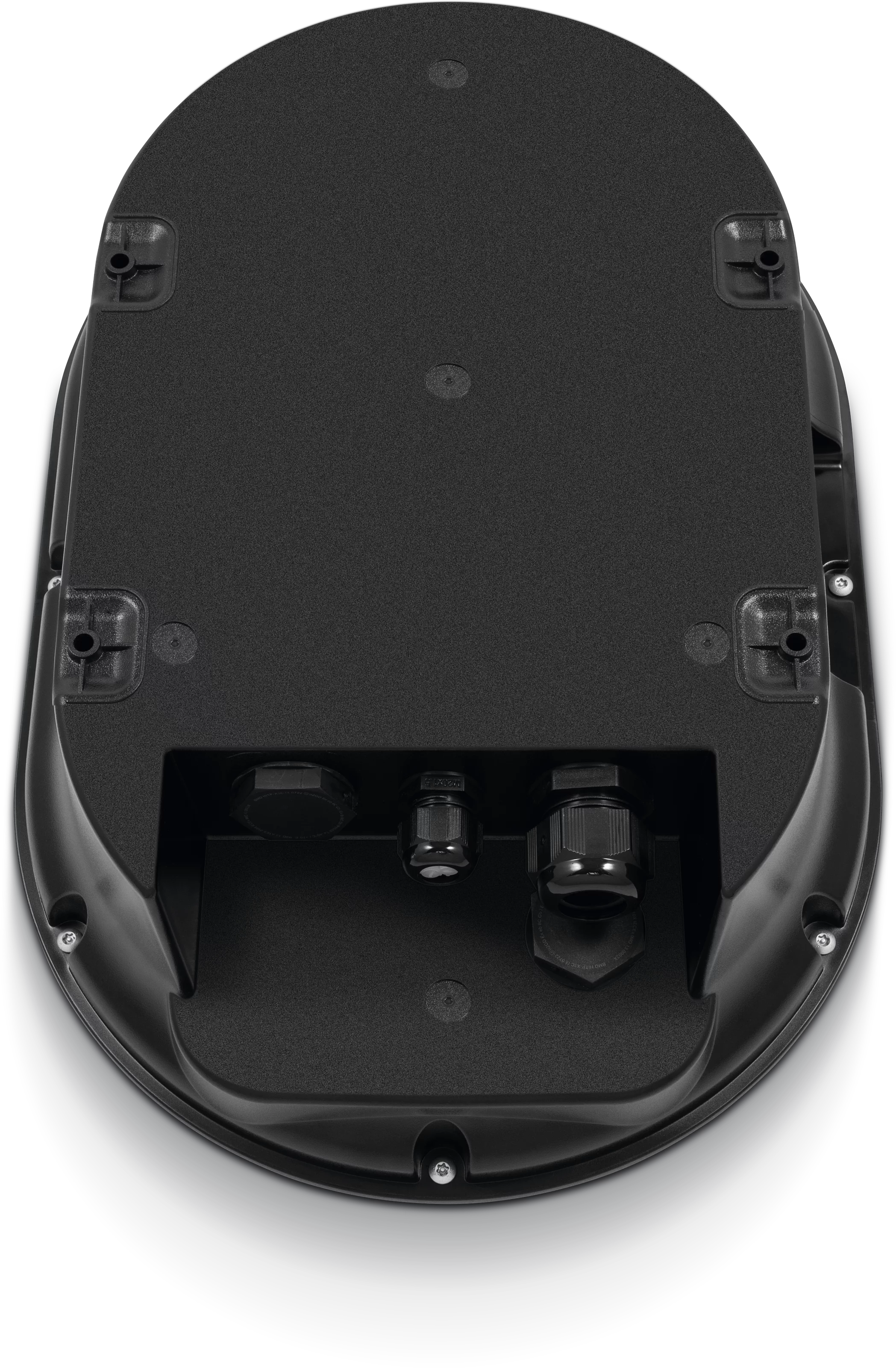

| Feedthrough for data cables | M20, for 2 cables |
| Bushing for power supply line | M32, for cables Ø 15-21 mm |
| Housing material | Plastic, fireproof |
| RFID | |
|---|---|
| Standard | ISO 14443A |
| UID | 4-byte |
| Card type | MIFARE Classic 1k |
| Frequency | 13,56 MHz |
| Protection | |
|---|---|
| DC fault current detection | RCM intern, IΔn ≥ 6 mA |
| MCB in the entrance | Tripping characteristic C |
| RCCB in the entrance | 4P-20A-30mA, Typ A |
| Output/vehicle connection | |
|---|---|
| Charging Mode | Mode 3, IEC61851-1 |
| Charging port | Socket type 2, IEC-62196 |
| Output voltage | 230 / 400 V |
| Charging current | 16 A |
| Charging power | 11 kW·h |
| Ambient operating conditions | |
|---|---|
| Operating altitude | 4.000 m ü.NN |
| Humidity | 5 ... 95 % (relative, no dew) |
| Shock resistance | IK10 |
| IP class | 54 |
| Temperature | -35 ... 55 °C (without direct sunlight) |
| Communication | |
|---|---|
| User authorization | RFID |
| Modbus | Yes (RS485) |
| Power supply | |
|---|---|
| Nominal current | 16 A 3-phase |
| Rated frequency | 50 Hz |
| Nominal voltage | 230 / 400 V |
| Power consumption standby | 3,5 W |
| Power cord | max. 10 mm² Ø 15-21 mm |
| Type of current | AC |
