TECHNITENNE 70, Quattro-Switch-LNB lichtgrau
55,00 €*
59,00 €

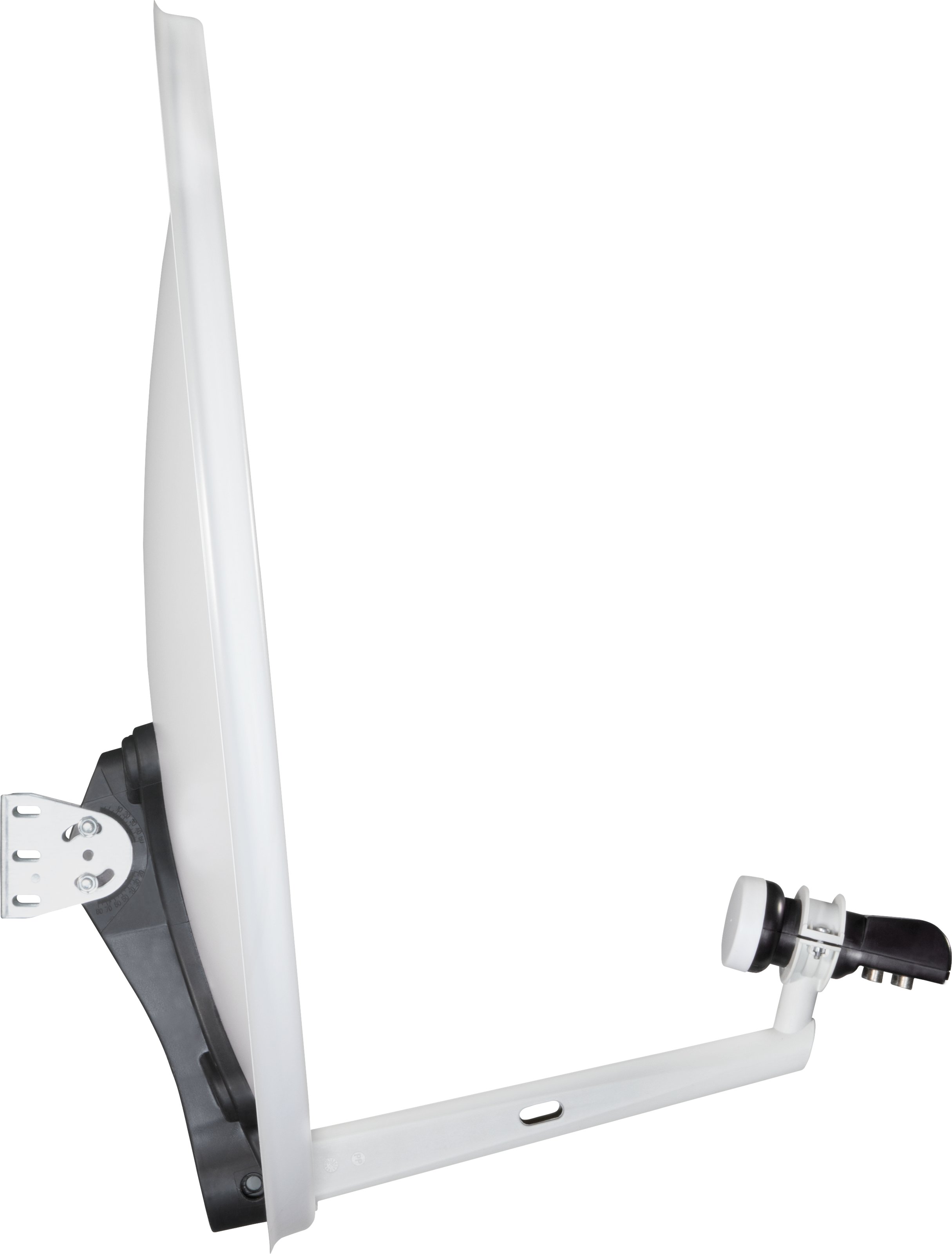

TECHNITENNE 70, Quattro-Switch-LNB
70 cm DigitalSat-Antenne aus Stahl
%
55,00 €*
59,00 €
(6.78% gespart)
inkl. MwSt.
- Leistungsstark: Digitale 70 cm Sat-Antenne mit 40 mm Quattro-Switch LNB zum einfachen Anschluss von bis zu vier Receiver oder Fernseher für optimalen Sat-Empfang mit riesiger Programmvielfalt
TECHNITENNE 70, Universal-Quattro-Switch-LNB, Montageanleitung
Schnellüberblick
Die 70 cm große Antennenschüssel ist in zwei verschiedenen Farben erhältlich, so dass die Außenanlage passend zur Umgebung des Aufstellortes ausgewählt werden kann.
Der LNB verfügt über vier Ausgänge, von denen jeder direkt mit einem Empfangsgerät verbunden werden kann. Alle Empfangsgeräte sind in der Wahl ihrer Programme unabhängig, da an jedem der vier LNB-Ausgänge die Signale des gesamten Empfangsbereichs anliegen.
An dem Quattro-Switch-LNB können aber ohne weiteres auch zwei Twin-Receiver anstelle von vier Einzelgeräten angeschlossen werden.
Der LNB verfügt über vier Ausgänge, von denen jeder direkt mit einem Empfangsgerät verbunden werden kann. Alle Empfangsgeräte sind in der Wahl ihrer Programme unabhängig, da an jedem der vier LNB-Ausgänge die Signale des gesamten Empfangsbereichs anliegen.
An dem Quattro-Switch-LNB können aber ohne weiteres auch zwei Twin-Receiver anstelle von vier Einzelgeräten angeschlossen werden.
Es steht Ihnen frei, die von TechniSat bereitgestellten Softwareaktualisierungen zu installieren. TechniSat möchte Sie aber ausdrücklich darauf hinweisen, dass wir für Sachmängel nicht haften, die allein darauf zurückzuführen sind, dass die Aktualisierungen von Ihnen nicht innerhalb einer angemessenen Zeit installiert wurden, obwohl TechniSat Sie auf deren Verfügbarkeit hingewiesen und Ihnen eine mangelfreie Installationsanleitung bereitgestellt hat.
| Artikelinformationen | |
|---|---|
| EAN | 4019588708983 |
| Farbe | lichtgrau |
| Art.-Nr. | 1070/8980 |
| Lokal Oscillator | |
|---|---|
| Low-Band | 9,75 GHz |
| High-Band | 10,6 GHz |
| Genauigkeit | ± 1 MHz |
| Temperaturdrift | ± 1 MHz |
| Phasenrauschen | -80 dB Carrier/Hz @10kHz |
| LNB-Steuerung | |
|---|---|
| Vertikal | 10,5 ... 14 V |
| Horizontal | 16 ... 19,5 V |
| Bandumschaltung | 22 kHz |
| Allgemeine Merkmale | |
|---|---|
| Material | Stahl |
| Materialstärke | 0,5 mm |
| Beschichtung | lackiert |
| Ausgangsfrequenzbereich | |
|---|---|
| Low-Band | 950 ... 1.950 MHz |
| High-Band | 1.100 ... 2.150 MHz |
| Eingangsfrequenzbereich | |
|---|---|
| Low-Band | 10,7 ... 11,7 GHz |
| High-Band | 11,7 ... 12,75 GHz |
| Geeignet für | |
|---|---|
| Anzahl Orbitpositionen | 1 |
| Anzahl Teilnehmer | 4 |
| Technische Daten | |
|---|---|
| Nennmaß | 0,63 m |
| F/D | 0,49 |
| G/T | 14,7 dBk |
| Gewinn | 36,5 dBi @12,75GHz |
| Offsetwinkel | 27,77 ° |

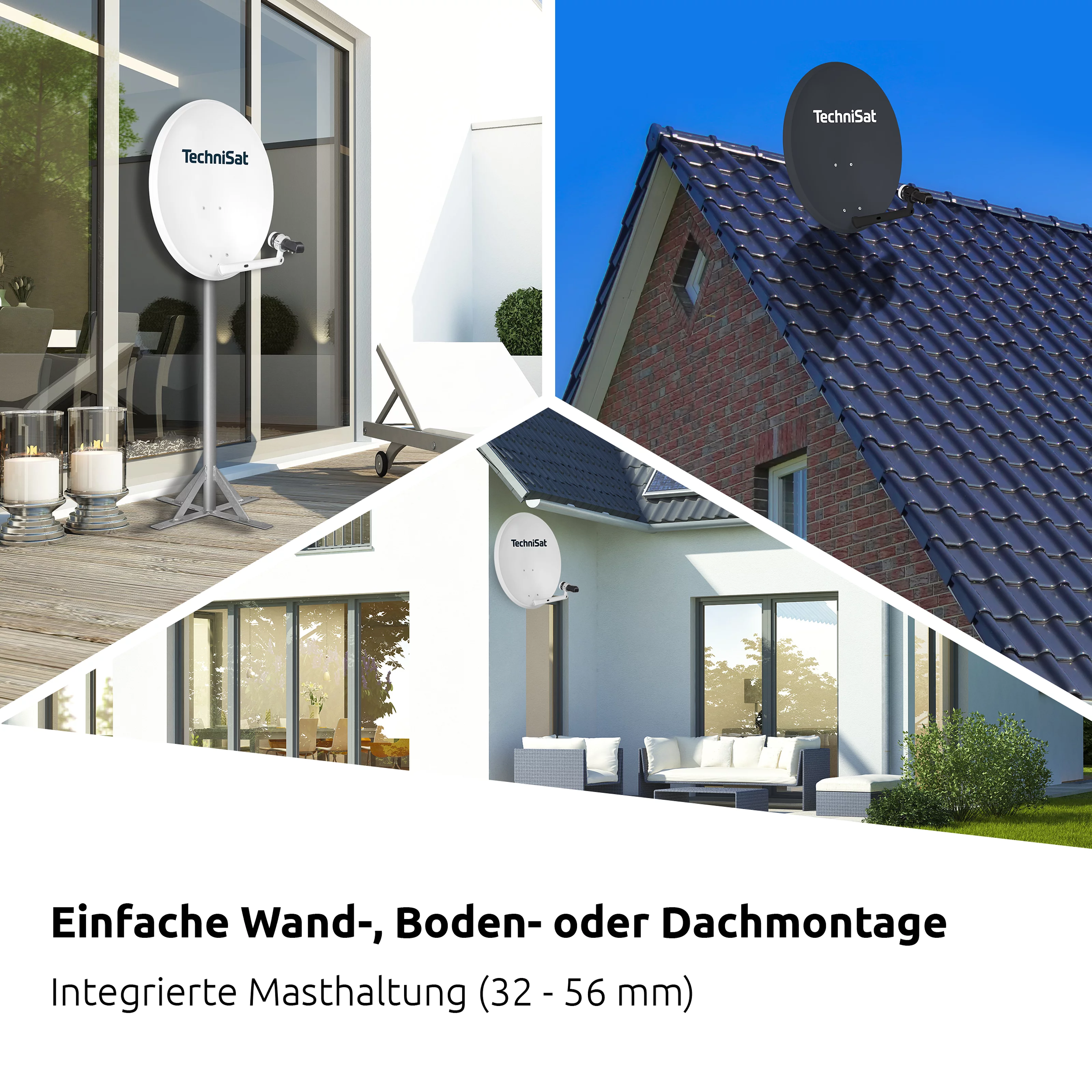

| Mast Ø | 32 ... 50 mm |
| Feedaufnahme | 40 mm |
| Ausgänge | 4 |
| Anschluss-Typ | F-Buchse |
| Impedanz | 75 Ω |
| Verstärkung | 55 ... 67 dB (LNB) |
