Universal-V/H-LNB (B-Ware) grau
15,00 €*
25,00 €

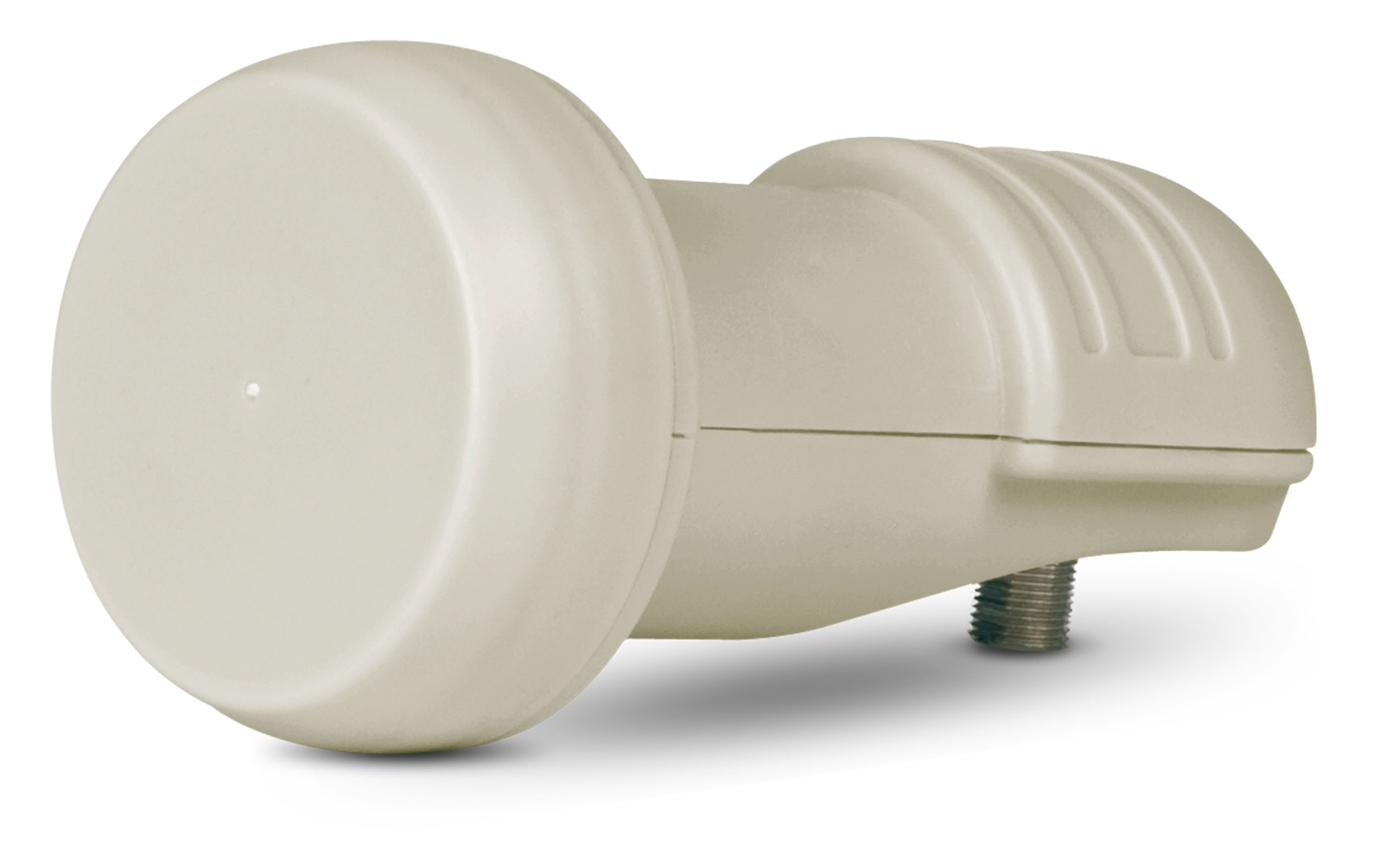

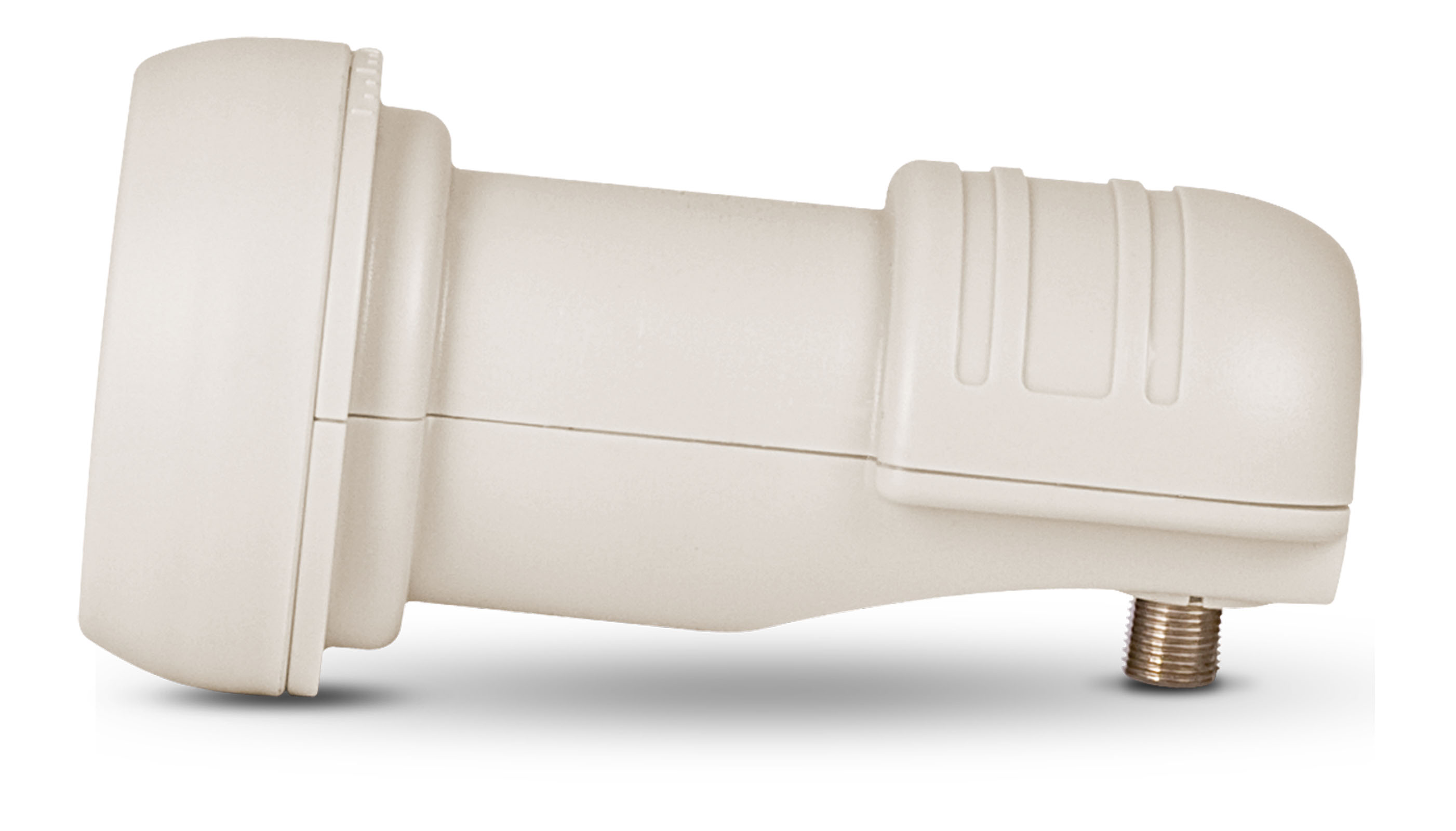

Universal-V/H-LNB (B-Ware)
Digital-LNB für den Ein-Teilnehmer-Empfang
%
15,00 €*
25,00 €
(40% gespart)
inkl. MwSt.
2 Jahre Garantie bei Produktregistrierung. Detaillierte Informationen unter www.technisat.de/garantie.
Signalumsetzer für den Einteilnehmerbetrieb (Single-LNB)
Der LNB eignet sich für die Antennenschüsseln SATMAN 650 Plus, 850 Plus und 1200 und dient der Umsetzung von TV-, Radio- und Multimediaangeboten, die digital, analog oder in HD-Qualität über Satellit ausgestrahlt werden.
Der LNB verfügt über einen Ausgang, der direkt mit einem Empfangsgerät verbunden werden kann. Der unmittelbare Anschluss eines weiteren Teilnehmers (d.h. eines Receivers oder eines vergleichbaren Empfangsgerätes) ist bei diesem Typ nicht möglich.
Installationsbeispiel: Ein-Teilnehmer-Empfang
Ein Receiver soll mit den TV- und Radiosignalen einer Satellitenposition versorgt werden.
Hierzu werden im wesentlichen folgende Materialien benötigt: Eine Satellitenschüssel mit AZ/EL-Halterung und Universal-V/H-LNB sowie ein Satellitenreceiver, eine Antennensteckdose und die entsprechenden Kabelstrecken mit den zugehörigen F-Steckern.
Der LNB eignet sich für die Antennenschüsseln SATMAN 650 Plus, 850 Plus und 1200 und dient der Umsetzung von TV-, Radio- und Multimediaangeboten, die digital, analog oder in HD-Qualität über Satellit ausgestrahlt werden.
Der LNB verfügt über einen Ausgang, der direkt mit einem Empfangsgerät verbunden werden kann. Der unmittelbare Anschluss eines weiteren Teilnehmers (d.h. eines Receivers oder eines vergleichbaren Empfangsgerätes) ist bei diesem Typ nicht möglich.
Installationsbeispiel: Ein-Teilnehmer-Empfang
Ein Receiver soll mit den TV- und Radiosignalen einer Satellitenposition versorgt werden.
Hierzu werden im wesentlichen folgende Materialien benötigt: Eine Satellitenschüssel mit AZ/EL-Halterung und Universal-V/H-LNB sowie ein Satellitenreceiver, eine Antennensteckdose und die entsprechenden Kabelstrecken mit den zugehörigen F-Steckern.
| Artikelinformationen | |
|---|---|
| EAN | 4019588178946 |
| Farbe | grau |
| Art.-Nr. | 0017/8194 |
| Gewicht (Karton) | 200 g |
| Gewicht (Gerät) | 120 g |
| Gerät (BxHxT) | 5,8 x 5,8 x 11,3 cm |
| Karton (BxHxT) | 6,5 x 6,5 x 12 cm |
| Umgebungsbedingungen Betrieb | |
|---|---|
| Luftfeuchtigkeit | 10 ... 90 % |
| Umgebungstemperatur | -30 ... 60 °C |
| Lokal Oscillator | |
|---|---|
| Low-Band | 9,75 GHz |
| High-Band | 10,6 GHz |
| LNB-Steuerung | |
|---|---|
| Vertikal | 11,5 ... 14 V |
| Horizontal | 16 ... 19 V |
| Bandumschaltung | 22 kHz |
| Ausgangsfrequenzbereich | |
|---|---|
| Low-Band | 950 ... 1.950 MHz |
| High-Band | 1.100 ... 2.150 MHz |
| Eingangsfrequenzbereich | |
|---|---|
| Low-Band | 10,7 ... 11,7 GHz |
| High-Band | 11,7 ... 12,75 GHz |
| Technische Daten | |
|---|---|
| Ausgänge | 1 |
| Impedanz | 75 Ω |
| Feedaufnahme | 40 mm |
| Verstärkung | 50 ... 65 dB |
| Anschluss-Typ | F-Buchse |
| Rauschmaß | |
|---|---|
| Rauschmaß | 0,7 dB |
| Stromversorgung | |
|---|---|
| LNB-Spannungsversorgung | 11,5 ... 19 V |
| Stromverbrauch | max. 190 mA |
