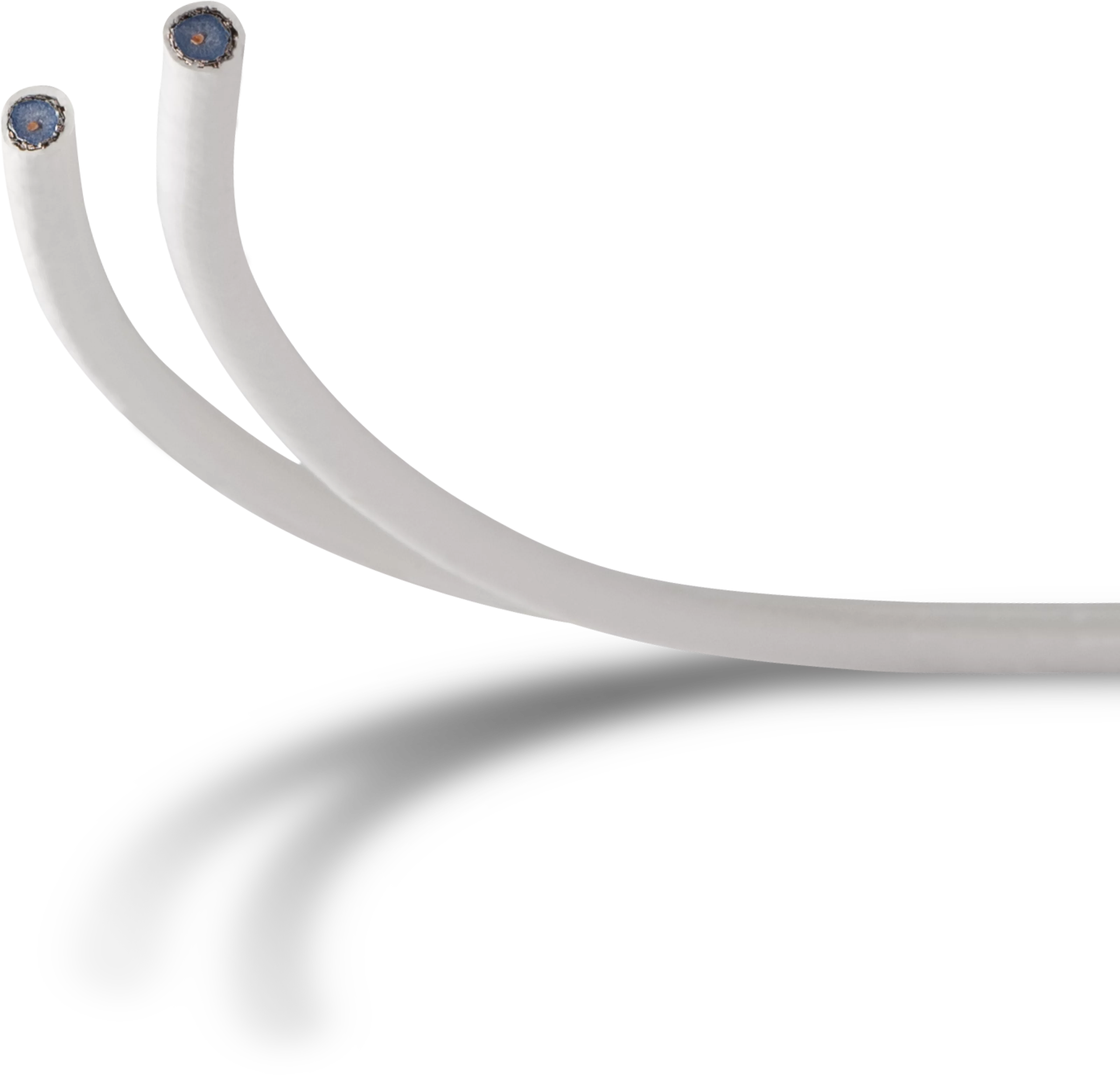

COAXSAT 115-2x3.6, 2 x 80-m-Spule Weiß
199,00 €*
COAXSAT 115-2x3.6, 2 x 80-m-Spule
4-fach geschirmtes 0.8/3.6 Twin-Koaxkabel für Sat- und BK-Bereich
199,00 €*
inkl. MwSt.
Inhalt:
160 metr
(1,24 € / 1 metr)
- Innenleiter aus massivem hochreinen Elektrolytkupfer!
- Physikalisch geschäumtes, stabiles PE-Dielektrikum = sehr gute Dämpfung und Alterungsbeständigkeit!
- Alufolie, geklebt
- Geflecht aus verzinntem Kupfer; große optischen Bedeckung. Sehr gute Leitfähigkeit.
- Strapazierfähige PVC-Mischung, die dem Kabel trotzdem die notwendige Flexibilität verleiht!
80m-Spule
Das Hochfrequenzkabel CoaxSat 115-2x3.6 mit 115dB Abschirmung ist geeignet für den Einsatz im Sat- und BK-Bereich.
Zwei Mini-CoaxSat-Kabel sind miteinander verbunden, woraus ein geringer Gesamtdurchmesser des Kabels resultiert. Es ist besonders geeignet für den Einsatz in Parallelreihen-Verteilsystemen, da es ohne weiteres durch vorhandene Leerrohre geführt werden kann. Die hohe Abschirmung schützt wirkungsvoll vor Funkstörungen aller Art.
Zwei Mini-CoaxSat-Kabel sind miteinander verbunden, woraus ein geringer Gesamtdurchmesser des Kabels resultiert. Es ist besonders geeignet für den Einsatz in Parallelreihen-Verteilsystemen, da es ohne weiteres durch vorhandene Leerrohre geführt werden kann. Die hohe Abschirmung schützt wirkungsvoll vor Funkstörungen aller Art.
| Artikelinformationen | |
|---|---|
| Farbe | weiß |
| EAN | 4019588330221 |
| Art.-Nr. | 0003/3022 |
| Gewicht (Karton) | 7,5 kg |
| Gewicht (Gerät) | 6,46 kg |
| Gerät (BxHxT) | 27,5 x 27,5 x 15 cm |
| Karton (BxHxT) | 55 x 45 x 40 cm |
| Dämpfung | |
|---|---|
| 5 MHz | 2,45 dB/100m |
| 10 MHz | 3,34 dB/100m |
| 25 MHz | 5,05 dB/100m |
| 45 MHz | 6,57 dB/100m |
| 100 MHz | 7,2 dB/100m |
| 200 MHz | 11,8 dB/100m |
| 300 MHz | 13,9 dB/100m |
| 450 MHz | 17,8 dB/100m |
| 800 MHz | 24,6 dB/100m |
| 1000 MHz | 28,7 dB/100m |
| 1350 MHz | 33,2 dB/100m |
| 1750 MHz | 38,6 dB/100m |
| 2050 MHz | 42,9 dB/100m |
| 2250 MHz | 45,3 dB/100m |
| Transferimpedanz | |
|---|---|
| 5 MHz | ≤ 0,5 mO/m |
| 30 MHz | ≤ 0,05 mO/m |
| Technische Daten | |
|---|---|
| Frequenzbereich | 5 ... 3.000 MHz |
| Impedanz | 75 Ω (± 3) |
| Innenleiter Durchmesser | 0,8 mm |
| Innenleiter Material | Cu blank (OFC) |
| Isolation | Zell-PE |
| Durchmesser Dielektrikum | 3,6 mm (± 0,1) |
| Außenleiter | 1x Alu-Folie doppelt kaschiert und geklebt, 2x Cu-Geflecht Sn 16 x 3 x 0.13 mm, 1x Alu-Folie doppelt kaschiert |
| Mantel | PVC, weiß |
| Durchmesser übermantelt | 5,6 x 11 mm (± 0,2) |
| Biegeradius | ≥ 50 mm |
| Kopplungswiderstand | ≤ 0,5 mO/m @ 5 MHz |
| Kapazität | 55 pF /m |
| Verkürzungsfaktor | 0,85 |
| Schirmungsmaß | ≥ 115 dB ≙ Klasse A+ |
| Rückflussdämpfung | |
|---|---|
| 5 - 30 MHz | ≥ 21 dB |
| 30 - 65 MHz | ≥ 33 dB |
| 65 - 470 MHz | ≥ 27 dB |
| 470 - 1800 MHz | ≥ 26 dB |
| 1800 - 2450MHz | ≥ 26 dB |
