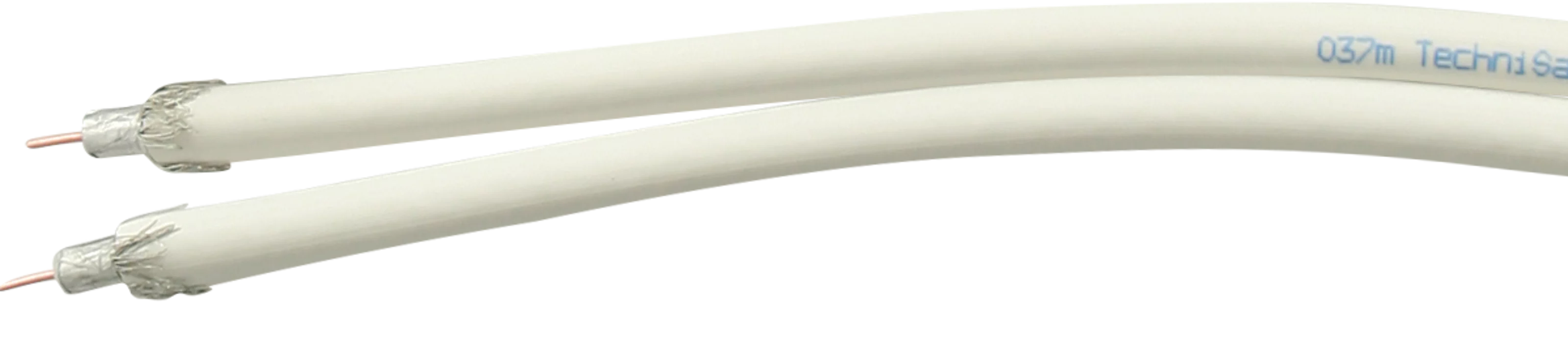

100 dB Doppel-Mini-COAXkabel, 100-m-Ring weiß
159,99 €*
PRODUKT NICHT MEHR VERFÜGBAR
100 dB Doppel-Mini-COAXkabel, 100-m-Ring
(0001/3022)
4-fach geschirmtes Twin-Koaxkabel mit geringem Durchmesser und 100dB Abschirmung für den Sat- und BK-Bereich
| Artikelinformationen | |
|---|---|
| EAN | 4019588130227 |
| Farbe | weiß |
| Art.-Nr. | 0001/3022 |
| Gewicht (Karton) | 8,2 kg |
| Gewicht (Gerät) | 4,9 kg |
| Karton (BxHxT) | 410 x 140 x 410 mm |
| Abschirmung | |
|---|---|
| 30 - 470 MHz | ≥ 115 dB |
| 470 - 1800 MHz | ≥ 100 dB |
| 1800 - 2450 MHz | ≥ 100 dB |
| Dämpfung | |
|---|---|
| 5 MHz | 2,45 dB/100m |
| 10 MHz | 3,34 dB/100m |
| 25 MHz | 5,05 dB/100m |
| 45 MHz | 6,57 dB/100m |
| 65 MHz | 7,75 dB/100m |
| 100 MHz | 7,2 dB/100m |
| 200 MHz | 11,8 dB/100m |
| 450 MHz | 17,8 dB/100m |
| 800 MHz | 24,6 dB/100m |
| 1000 MHz | 28,7 dB/100m |
| 1350 MHz | 33,2 dB/100m |
| 1750 MHz | 38,6 dB/100m |
| 2050 MHz | 42,9 dB/100m |
| Transferimpedanz | |
|---|---|
| 5 MHz | ≤ 0,5 mO/m |
| 30 MHz | ≤ 0,05 mO/m |
| Technische Daten | |
|---|---|
| Impedanz | 75 Ω (± 3) |
| Innenleiter Durchmesser | 0,8 mm |
| Innenleiter Material | Cu blank |
| Isolation | Zell-PE |
| Durchmesser Dielektrikum | 3,6 mm (± 0,1) |
| Außenleiter | 1 x Alu-Folie doppelt kaschiert und geklebt, 2 x Cu-Geflecht Sn 16 x 3 x 0.13 mm, 1 x Alu-Folie doppelt kaschiert |
| Mantel | PVC, weiß |
| Durchmesser übermantelt | 5,6 x 11 mm (± 0,2) |
| Biegeradius | ≥ 50 mm |
| Kopplungswiderstand | ≤ 0,5 mO/m @ 5 MHz |
| Kapazität | 55 pF |
| Verkürzungsfaktor | 0,85 |
| Rückflussdämpfung | |
|---|---|
| 5 - 30 MHz | ≥ 21 dB |
| 30 - 65 MHz | ≥ 33 dB |
| 65 - 470 MHz | ≥ 27 dB |
| 470 - 1800 MHz | ≥ 26 dB |
| 1800 - 2450MHz | ≥ 26 dB |
