Universal-Quattro-Switch-LNB schwarz
14,99 €*
29,00 €
Universal-Quattro-Switch-LNB
Digital-LNB für den 4-Teilnehmer-Empfang
%
14,99 €*
29,00 €
(48.31% gespart)
inkl. MwSt.
- 4 Teilnehmer LNB (zum Anschluss von bis zu 4 Receiver/TV) - TechniSat Qualitätsprodukt mit Wetterschutzkappe und eingebautem Switch/Multischalter
- Hochwertige und ausgereifte Technologie für gute Bild- und Tonqualität in HD, Full HD, UHD, 3D, 4K und 8K
- Zum Einsatz an Satellitenschüsseln mit 40mm Feedaufnahme (z.B. Technitenne 60) und direktem Anschluss an Fernseher oder Satelliten-Receivern
- Ein Multischalter ist für den Betrieb mit dem TechniSat Universal-LNB nicht notwendig, da der Switch bereits integriert ist / Empfang aller analog und digital über Satellit ausgestrahlten TV-, Radio- und Multimediaangebote möglich
- Lieferumfang: TechniSat Universal-Quattro-Switch-LNB mit 40 mm Feedaufnahme, Wetterschutzkappe
Universal-Quattro-Switch-LNB
2 Jahre Garantie bei Produktregistrierung. Detaillierte Informationen unter www.technisat.de/garantie.
Signalumsetzer für den Vier-Teilnehmer-Empfang (Quattro-Switch-LNB)
Der LNB eignet sich für alle Antennenschüsseln mit 40-mm-Feedaufnahme und dient der Umsetzung von TV-, Radio- und Multimediaangeboten, die über Satellit ausgestrahlt werden.

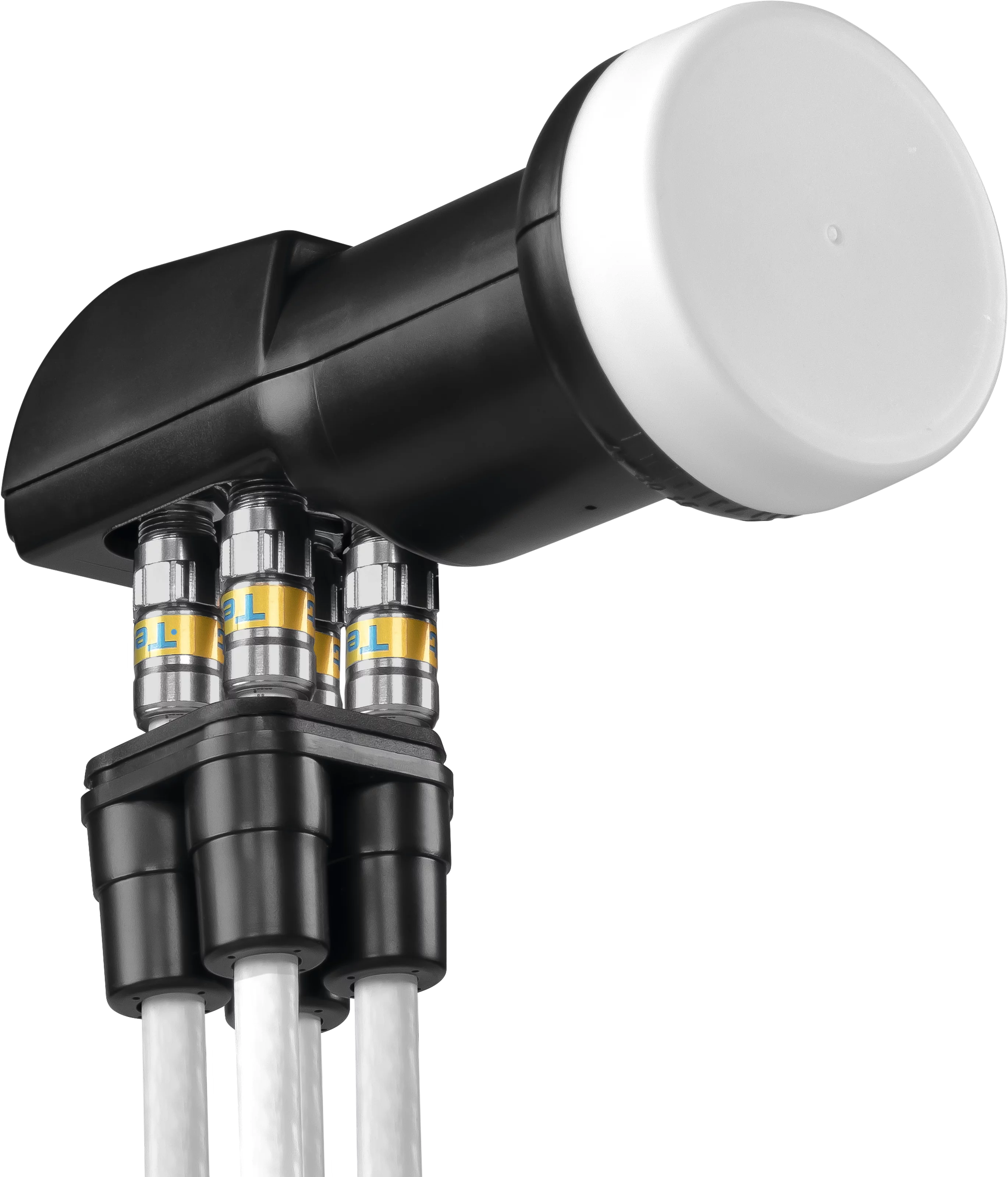

Der LNB verfügt über vier Ausgänge, von denen jeder direkt mit einem Empfangsgerät verbunden werden kann. Alle Empfangsgeräte sind in der Wahl ihrer Programme unabhägig, da an jedem der vier LNB-Ausgänge die Signale des gesamten Empfangsbereichs anliegen.
An dem Quattro-Switch-LNB können aber ohne weiteres auch zwei Twin-Receiver anstelle von vier Einzelgeräten angeschlossen werden.
Der Universal-Quattro-Switch-LNB erlaubt maximal allerdings nur den Vier-Teilnehmer-Empfang. Eine Erweiterung des Empfangssystems durch Multischalter ist nicht vorgesehen. Wenn mehr als vier Teilnehmer angeschlossen werden sollen, ist der Einsatz eines Quattro-LNB zu empfehlen.

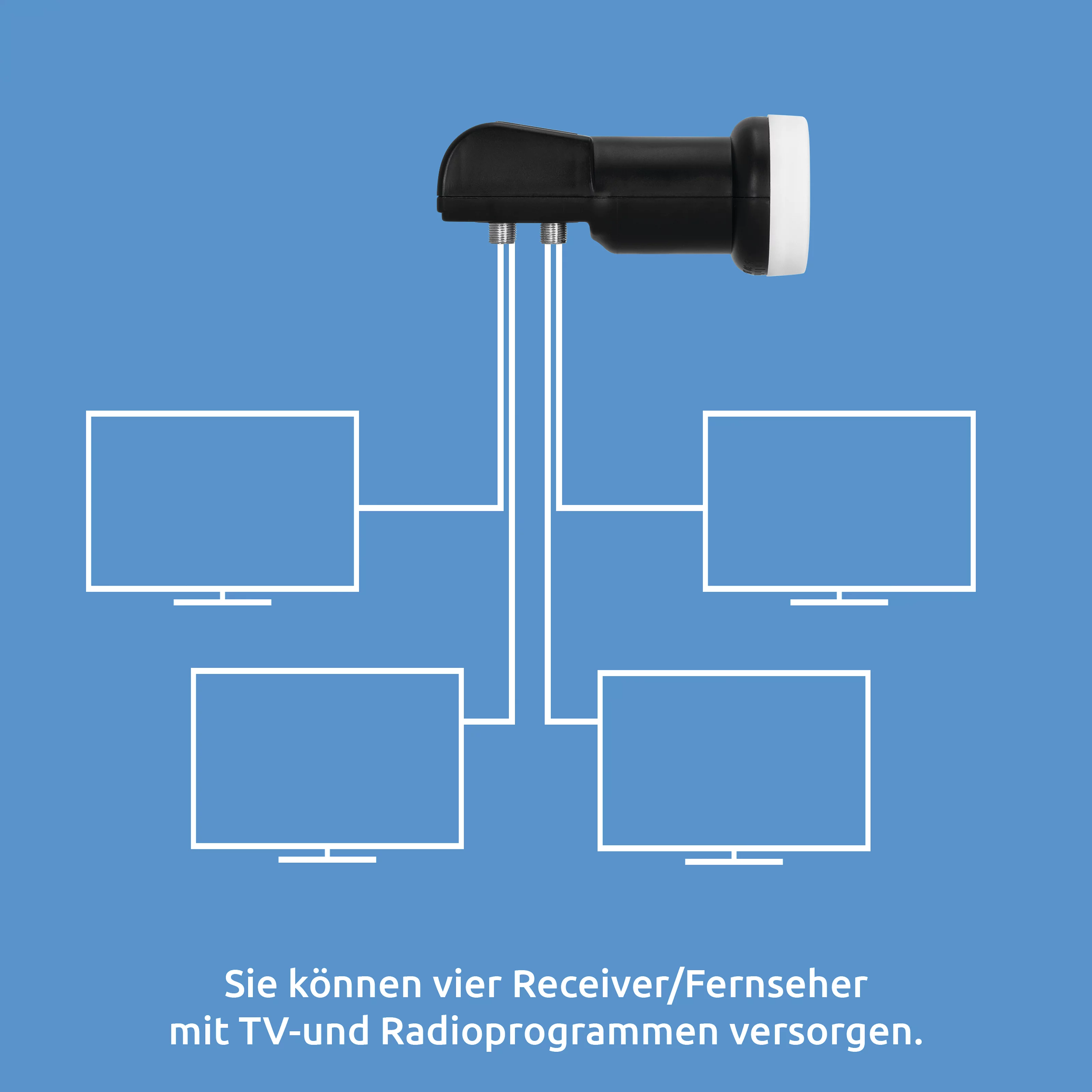

Installationsbeispiel: Vier-Teilnehmer-Empfang
Vier Receiver sollen mit den TV- und Radiosignalen einer Satellitenposition versorgt werden.
Hierzu werden im wesentlichen folgende Materialien benötigt: Eine Satellitenschüssel mit 40mm Halterung und dem Universal-Quattro-Switch-LNB sowie vier Satellitenreceiver, vier Antennensteckdosen und die entsprechenden Kabelstrecker mit den dazugehörenden F-Steckern.
Der LNB eignet sich für alle Antennenschüsseln mit 40-mm-Feedaufnahme und dient der Umsetzung von TV-, Radio- und Multimediaangeboten, die über Satellit ausgestrahlt werden.
Der LNB verfügt über vier Ausgänge, von denen jeder direkt mit einem Empfangsgerät verbunden werden kann. Alle Empfangsgeräte sind in der Wahl ihrer Programme unabhägig, da an jedem der vier LNB-Ausgänge die Signale des gesamten Empfangsbereichs anliegen.
An dem Quattro-Switch-LNB können aber ohne weiteres auch zwei Twin-Receiver anstelle von vier Einzelgeräten angeschlossen werden.
Der Universal-Quattro-Switch-LNB erlaubt maximal allerdings nur den Vier-Teilnehmer-Empfang. Eine Erweiterung des Empfangssystems durch Multischalter ist nicht vorgesehen. Wenn mehr als vier Teilnehmer angeschlossen werden sollen, ist der Einsatz eines Quattro-LNB zu empfehlen.
Installationsbeispiel: Vier-Teilnehmer-Empfang
Vier Receiver sollen mit den TV- und Radiosignalen einer Satellitenposition versorgt werden.
Hierzu werden im wesentlichen folgende Materialien benötigt: Eine Satellitenschüssel mit 40mm Halterung und dem Universal-Quattro-Switch-LNB sowie vier Satellitenreceiver, vier Antennensteckdosen und die entsprechenden Kabelstrecker mit den dazugehörenden F-Steckern.
| Artikelinformationen | |
|---|---|
| EAN | 4019588208988 |
| Farbe | schwarz |
| Art.-Nr. | 0020/8980 |
| Umgebungsbedingungen Betrieb | |
|---|---|
| Umgebungstemperatur | -40 ... 70 °C |
| Luftfeuchtigkeit | 10 ... 95 % |
| Lokal Oscillator | |
|---|---|
| Low-Band | 9,75 GHz |
| High-Band | 10,6 GHz |
| Genauigkeit | ± 1 MHz |
| Temperaturdrift | ± 1 MHz |
| Phasenrauschen | -80 dB Carrier/Hz @10kHz |
| LNB-Steuerung | |
|---|---|
| Bandumschaltung | 22 kHz |
| Vertikal | 10,5 ... 14 V |
| Horizontal | 16 ... 19,5 V |
| Ausgangsfrequenzbereich | |
|---|---|
| Low-Band | 950 ... 1.950 MHz |
| High-Band | 1.100 ... 2.150 MHz |
| Eingangsfrequenzbereich | |
|---|---|
| Low-Band | 10,7 ... 11,7 GHz |
| High-Band | 11,7 ... 12,75 GHz |
| Geeignet für | |
|---|---|
| Anzahl Teilnehmer | 4 |
| Anzahl Orbitpositionen | 1 |
| Technische Daten | |
|---|---|
| Ausgänge | 4 |
| Impedanz | 75 Ω |
| Verstärkung | 55 ... 67 dB |
| Anschluss-Typ | F-Buchse |

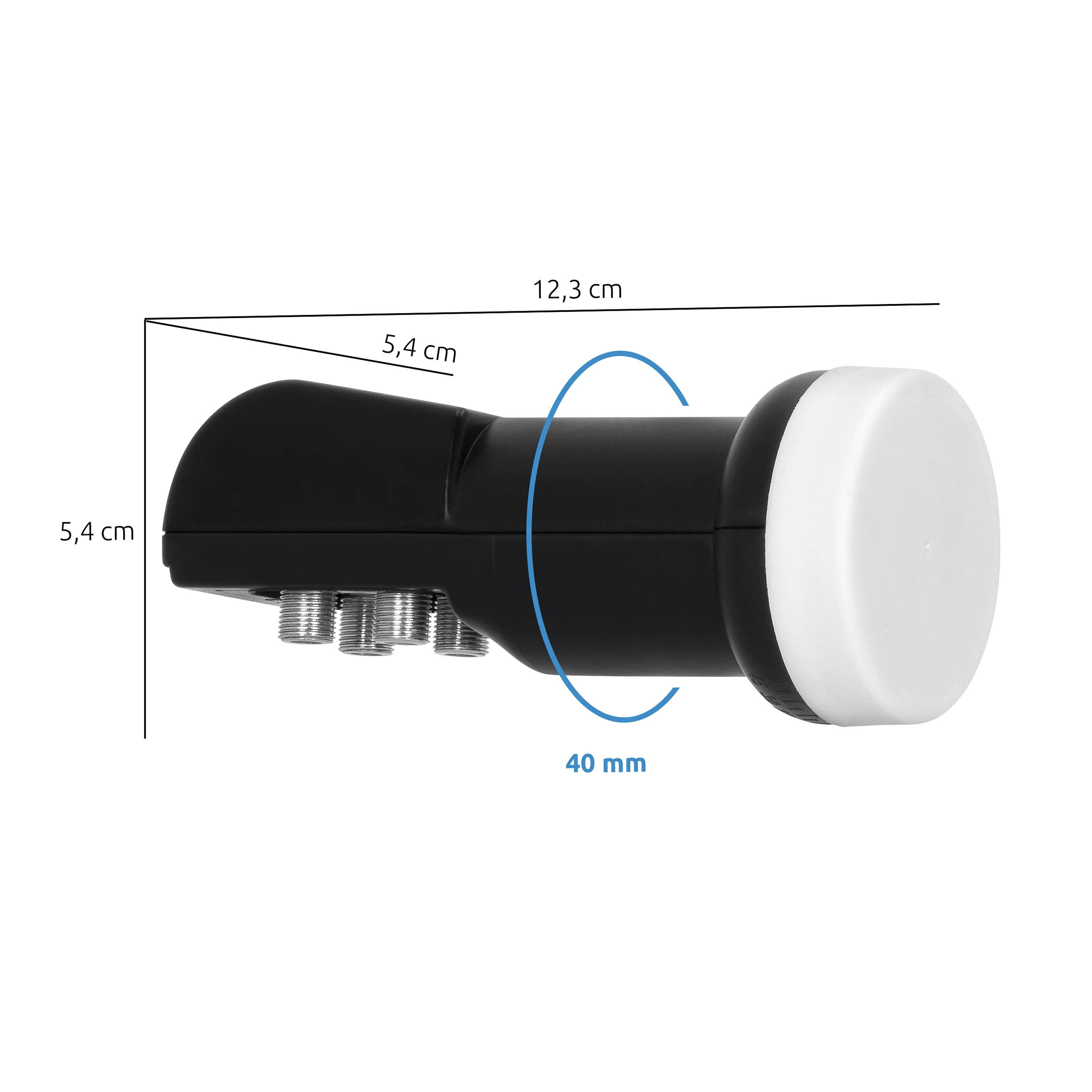

| Feedaufnahme | 40 mm |
| Rauschmaß | |
|---|---|
| Unterer Frequenzbereich | 0,7 dB max. |
| Oberer Frequenzbereich | 0,7 dB max. |
| Rauschmaß | typ. 0,9 dB |
| Stromversorgung | |
|---|---|
| LNB-Spannungsversorgung | 10,5 ... 19,5 V |
| Stromverbrauch | max. 150 mA |
