100-dB-Erdkabel COAX 10, 100-m-Ring schwarz
299,00 €*

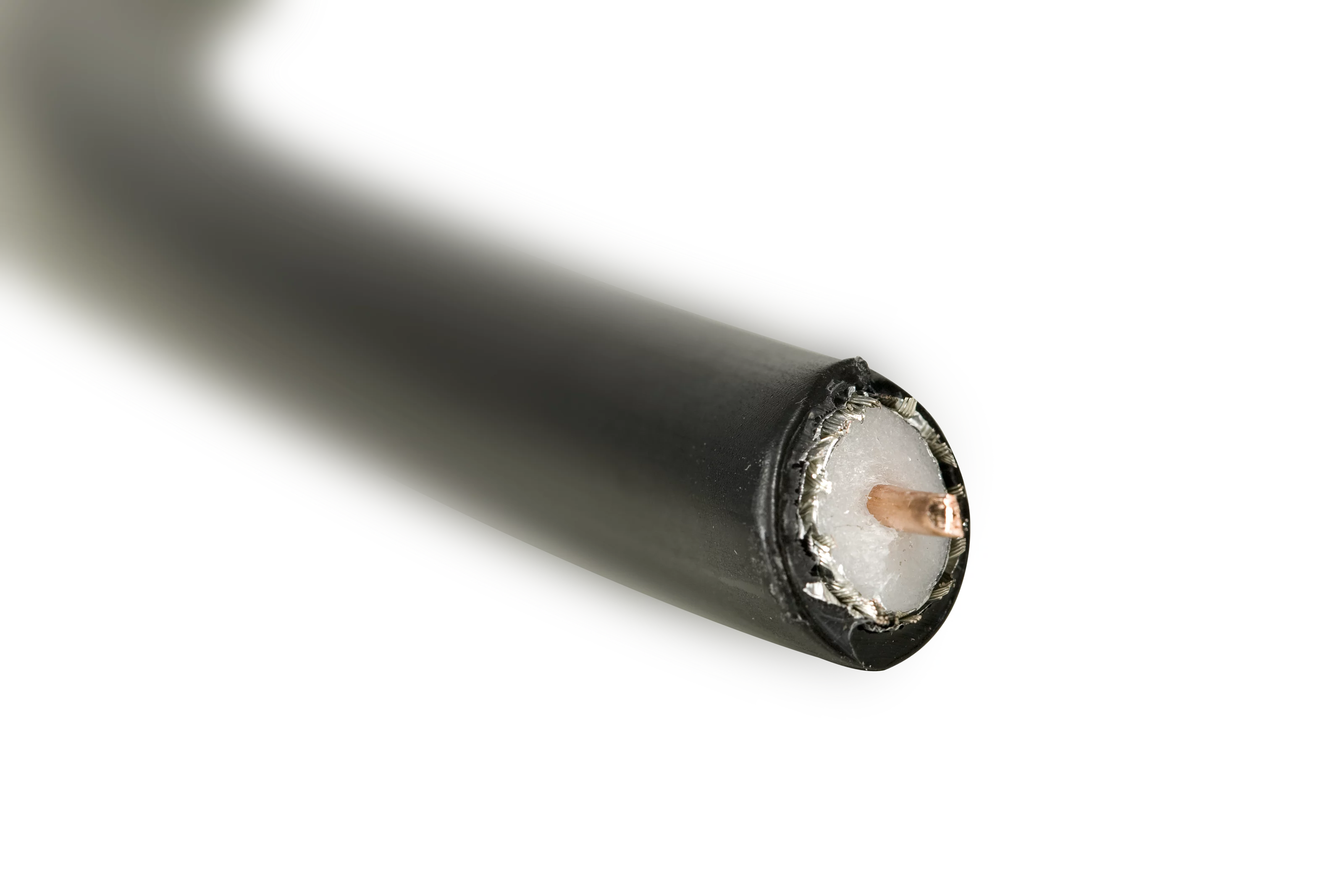

100-dB-Erdkabel COAX 10, 100-m-Ring
Sehr hoch abgeschirmtes Erdkabel (100 dB) für große Verteilnetze
299,00 €*
inkl. MwSt.
Inhalt:
100 Meter
(2,99 € / 1 Meter)
Dieses 100-dB-Erdkabel der Type 1.6/7.3 ist vor allem für den Einsatz in größeren Verteilanlagen geeignet. Dabei kann es sich um GA/GGA- oder Sat-ZF-Verteilanlagen handeln. Aufgrund des hohen, durch 3-fache Abschirmung erzielten Schirmmaßes ist dieses Kabel ganz hervorragend in großen Verteilungen einsetzbar, auch innerhalb von Gebäuden.
Zudem lassen die extrem günstigen Dämpfungswerte eine Verwendung des Erdkabels selbst bei größeren Entfernungen zu, da die Übertragungsverluste minimal bleiben.
Das Kabel ist lieferbar in 100 m, 250 m oder 500 m VPE.

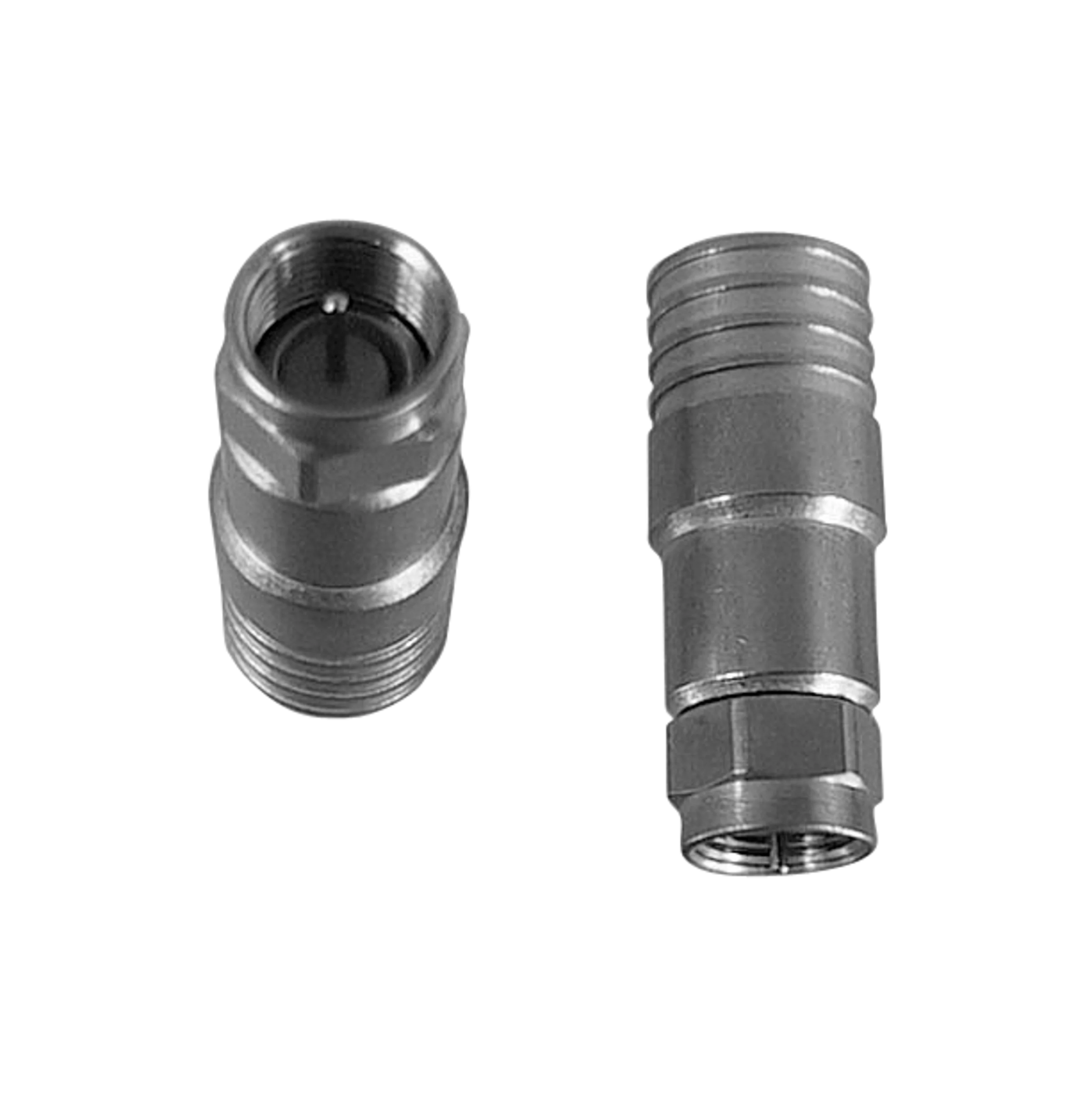

Geigneter F-Crimp-Stecker: 0000/3410
Zudem lassen die extrem günstigen Dämpfungswerte eine Verwendung des Erdkabels selbst bei größeren Entfernungen zu, da die Übertragungsverluste minimal bleiben.
Das Kabel ist lieferbar in 100 m, 250 m oder 500 m VPE.
Geigneter F-Crimp-Stecker: 0000/3410
| Artikelinformationen | |
|---|---|
| EAN | 4019588130166 |
| Spulenlänge | 100 m |
| Art.-Nr. | 0010/3016 |
| Farbe | schwarz |
| Gewicht (Karton) | 9,53 kg |
| Gewicht (Gerät) | 8,5 kg |
| Gerät (BxHxT) | 42 x 42 x 15 cm |
| Karton (BxHxT) | 55 x 45 x 40 cm |
| Dämpfung | |
|---|---|
| 100 MHz | 4,1 dB/100m |
| 200 MHz | 6,9 dB/100m |
| 450 MHz | 9,6 dB/100m |
| 800 MHz | 12,6 dB/100m |
| 1000 MHz | 14,8 dB/100m |
| 1350 MHz | 18,3 dB/100m |
| 1750 MHz | 21,1 dB/100m |
| 2050 MHz | 23,9 dB/100m |
| 2250 MHz | 26,1 dB/100m |
| Transferimpedanz | |
|---|---|
| 5 MHz | ≤ 3 mO/m |
| 30 MHz | ≤ 0,1 mO/m |
| Technische Daten | |
|---|---|
| Frequenzbereich | 5 ... 2.600 MHz |
| Impedanz | 75 Ω (± 3) |
| Innenleiter Durchmesser | 1,6 mm |
| Innenleiter Material | Cu blank |
| Isolation | Zell-PE |
| Durchmesser Dielektrikum | 7,3 mm (± 0,1) |
| Außenleiter | 1 x Alu-Folie doppelt kaschiert und geklebt, 1 x Cu-Geflecht Sn 25 x 5 x 0.172, 1 x Alu-Folie doppelt kaschiert |
| Mantel | PE, schwarz |
| Durchmesser übermantelt | 10,3 mm (± 2) |
| Biegeradius | ≥ 110 mm |
| Kopplungswiderstand | ≤ 3 mO/m @ 5 MHz |
| Kapazität | 55 pF |
| Verkürzungsfaktor | 0,81 |
| Schirmungsmaß | ≥ 100 dB ≙ Klasse A |
| Rückflussdämpfung | |
|---|---|
| 65 - 470 MHz | ≥ 23 dB |
| 470 - 1800 MHz | ≥ 21 dB |
| 1800 - 2450MHz | ≥ 20 dB |
