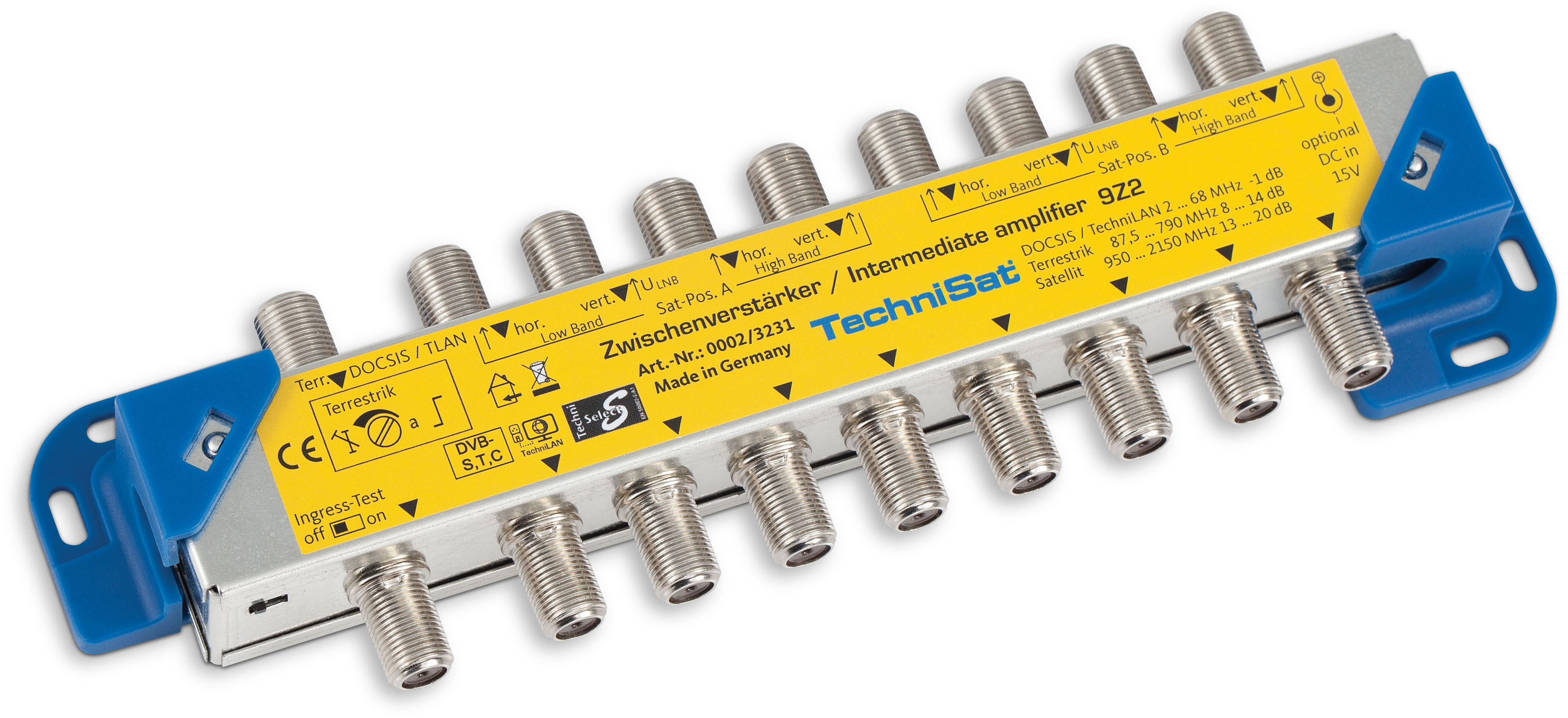

Zwischenverstärker 9Z2 silber/gelb
139,00 €*
Zwischenverstärker 9Z2
Verstärker für zwei Orbitpositionen
139,00 €*
inkl. MwSt.
ZWISCHENVERSTÄRKER9Z2, Bedienungsanleitung
2 Jahre Garantie bei Produktregistrierung. Detaillierte Informationen unter www.technisat.de/garantie.
Der ZWISCHENVERSTÄRKER 9Z2 wurde speziell dafür entwickelt, um größere Kabellängen in Sat-Verteilanlagen auszugleichen. Dabei ist die Verstärkung im Sat-Bereich (15 ...20 dB fix) so ausgelegt, dass die Dämpfung von 60 m COAXSAT 120-4.6 oder 40 m COAXSAT 115-3.6 ausgeglichen wird.
Mit Hilfe dieses Zwischenverstärkers lassen sich selbst große Kabellängen problemlos bewältigen. Die Verstärkung des terrestrischen Signals ist individuell einstellbar, um gegenseitige Beeinflussungen mit dem Sat-Frequenzbereich zu vermeiden.
Dieses Bauteil ist mit allen 9/8er Schaltern sowie mit den 9/xer TechniRouter kombinierbar und durch das gleiche Rastermaß der F-Buchsen auch direkt, mit dem F-Schnellverbinder 0001/3312, an diesen zumontieren!
Mit Hilfe dieses Zwischenverstärkers lassen sich selbst große Kabellängen problemlos bewältigen. Die Verstärkung des terrestrischen Signals ist individuell einstellbar, um gegenseitige Beeinflussungen mit dem Sat-Frequenzbereich zu vermeiden.
Dieses Bauteil ist mit allen 9/8er Schaltern sowie mit den 9/xer TechniRouter kombinierbar und durch das gleiche Rastermaß der F-Buchsen auch direkt, mit dem F-Schnellverbinder 0001/3312, an diesen zumontieren!
| Artikelinformationen | |
|---|---|
| EAN | 4019588232310 |
| Farbe | silber/gelb |
| Art.-Nr. | 0002/3231 |
| Gewicht (Karton) | 264 g |
| Gewicht (Gerät) | 204 g |
| Gerät (BxHxT) | 21 x 3,3 x 5,5 cm |
| Karton (BxHxT) | 25 x 4,5 x 7,5 cm |
| Umgebungsbedingungen Betrieb | |
|---|---|
| Umgebungstemperatur | -25 ... 55 °C |
| LNB-Steuerung | |
|---|---|
| Stromaufnahme | max. 850 mA |
| Allgemeine Merkmale | |
|---|---|
| Top-Ausstattung | Kompensiert die Dämpfung von bis zu 60 m Koaxkabel |
| Top-Ausstattung | Rückkanaltauglich von 2...68 MHz |
| Top-Ausstattung | Optionale Stromversorgung über Steckernetzteil |
| Top-Ausstattung | Gleiches Rastermass der F-Buchsen wie GigaSwitch 9/8 und TechniRouter 9/8 |
| Empfangsbereich | |
|---|---|
| Sat | 950 ... 2.150 MHz |
| Terrestrik | 87 ... 790 MHz |
| Rückkanal | 2 ... 68 MHz |
| Entkopplung | |
|---|---|
| Stämme | 50 dB |
| Technische Daten | |
|---|---|
| Sat-Eingänge | 8 |
| Terrestrische-Eingänge | 1 |
| Verstärkung | |
|---|---|
| Sat | 15 ... 20 dB fest, schräglagenentzerrt |
| Terrestrik | 7 ... 14 dB einstellbar |
| Rückkanal | -1 dB |
| Stromversorgung | |
|---|---|
| Nennspannung | 15 V DC |
| Netzteil | extern (Optional) |
| Stromverbrauch | typ. 340 mA @15 V |
| Leistung/Energiewerte | |
|---|---|
| Leistungsaufnahme im Ein-Zustand | 5,5 W |
