TECHNITOP HAV 30 weiß
79,00 €*

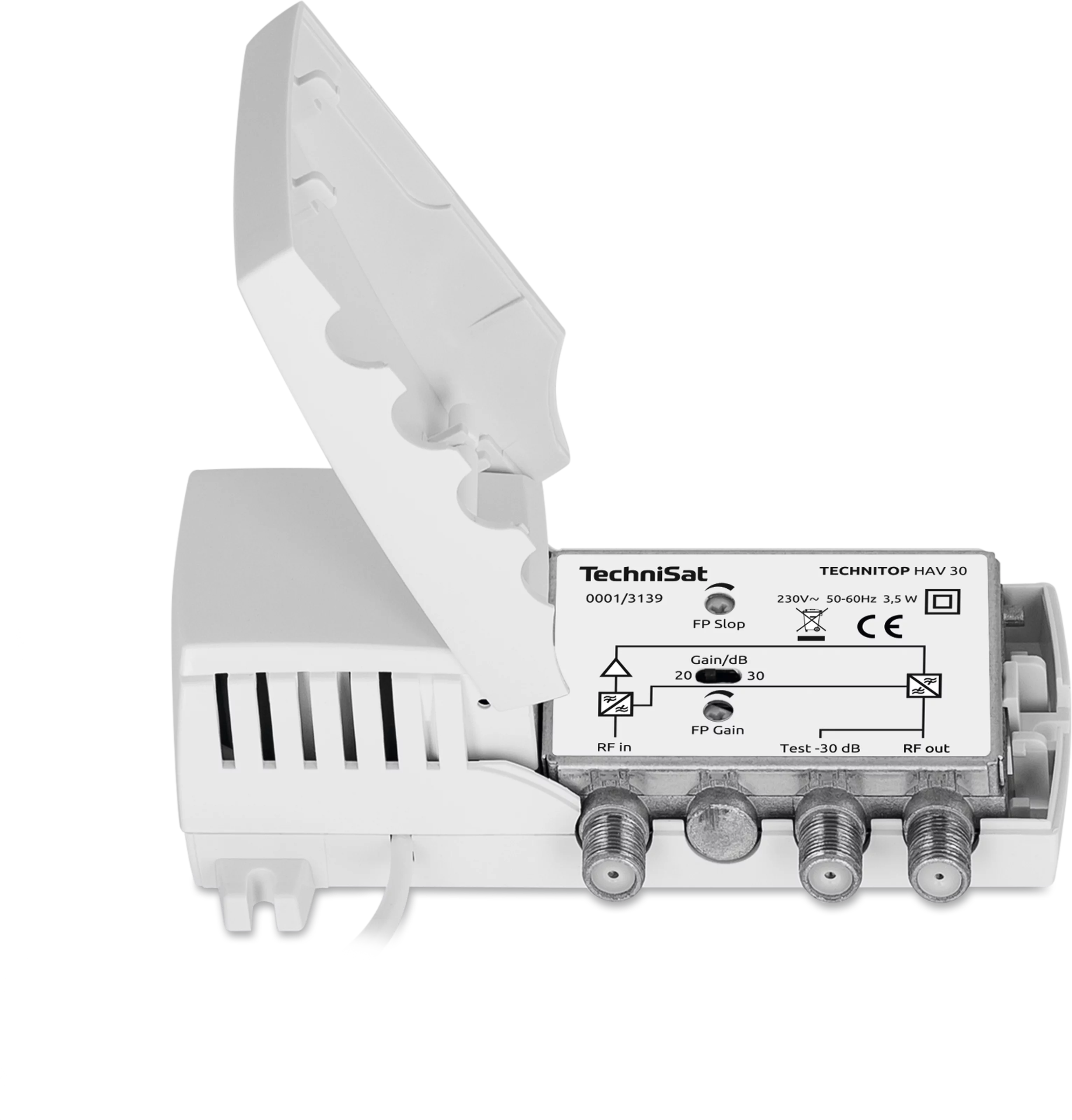

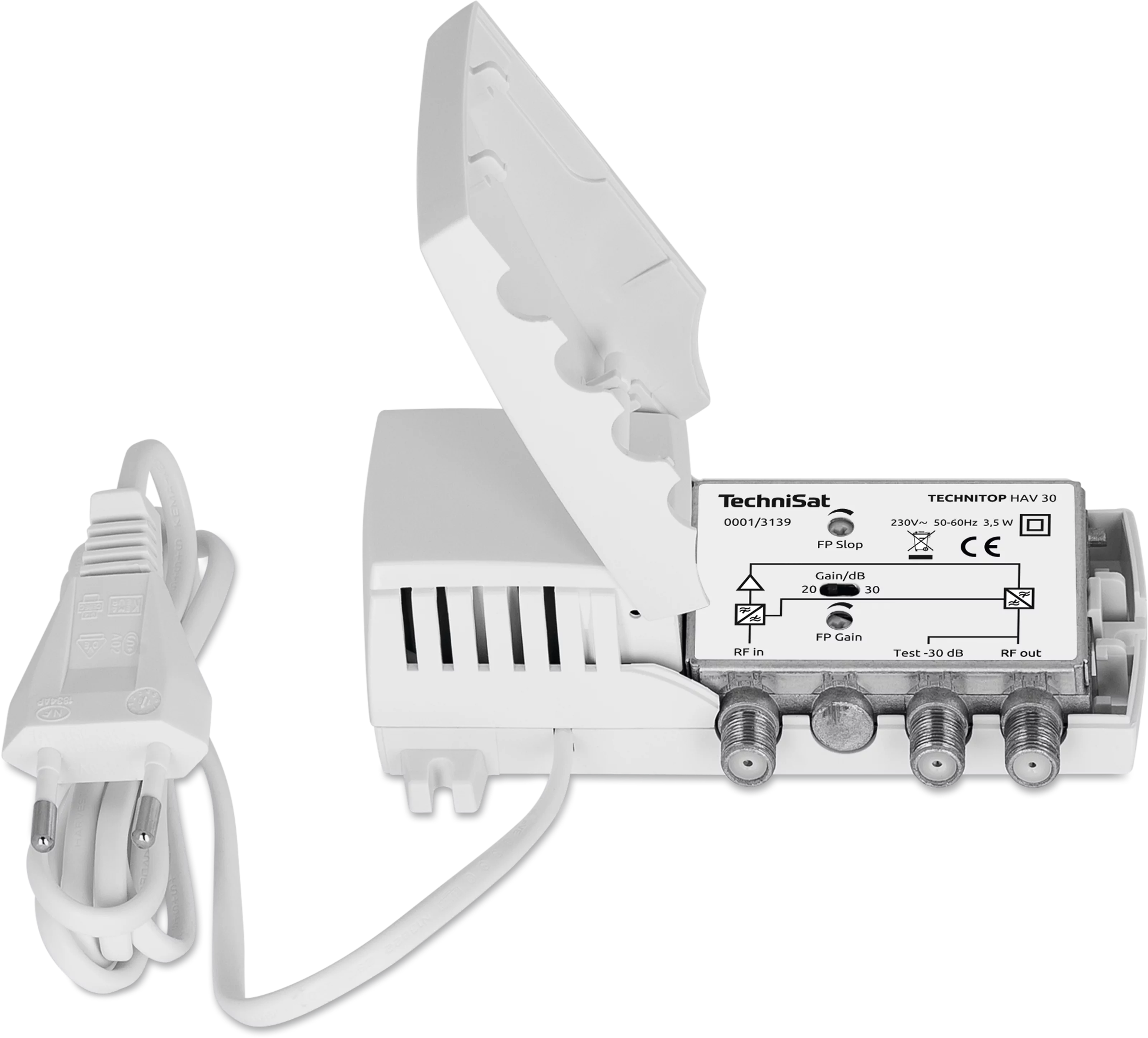

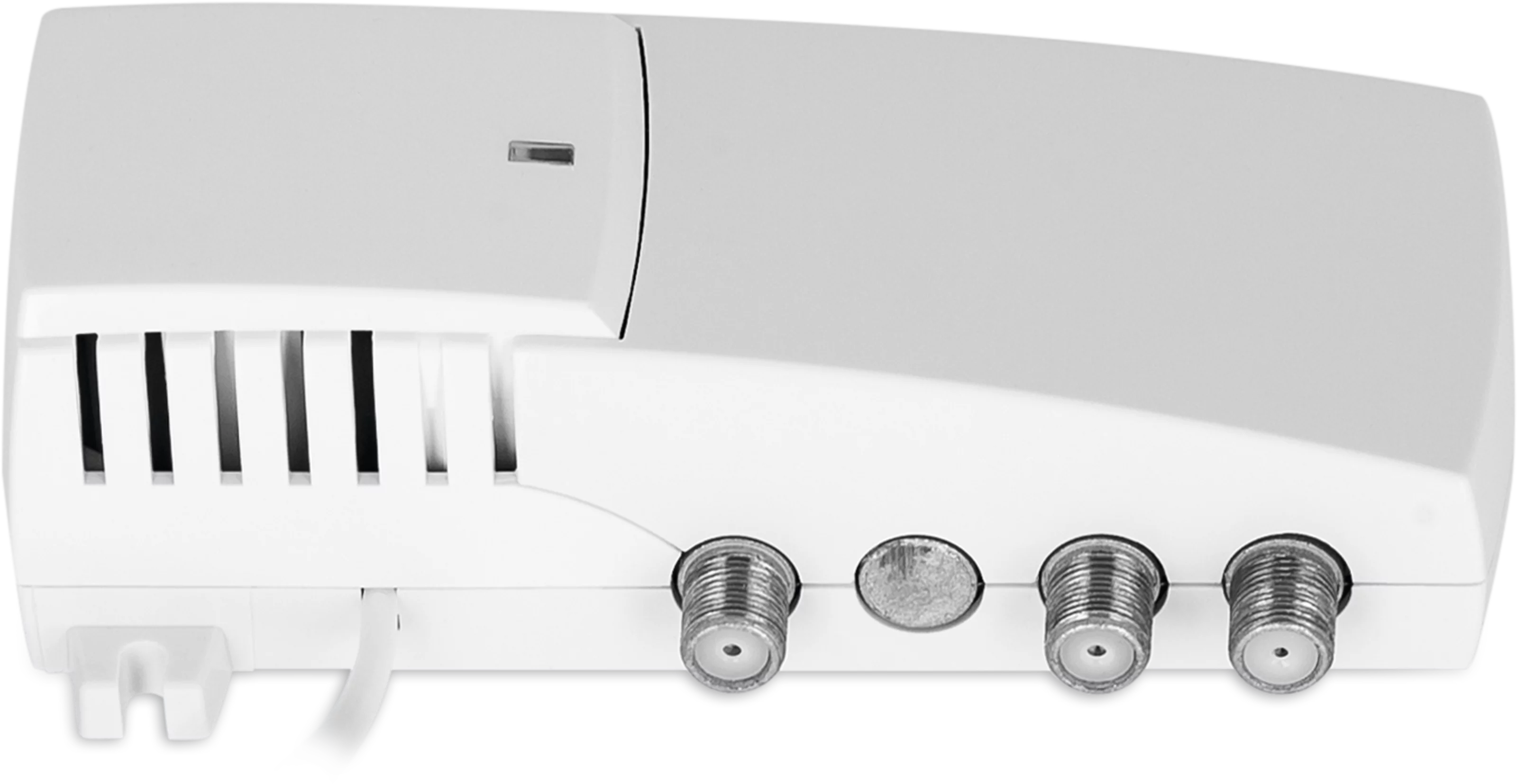

TECHNITOP HAV 30
Hausanschlussverstärker mit 30/20 dB Verstärkung und Rückkanal
79,00 €*
inkl. MwSt.
TECHNITOP HAV 30, Montageanleitung
Der TECHNITOP HAV 30 ist ein Breitbandverstärker für den Frequenzbereich 87-862 MHz mit schaltbarer 20/30 dB Verstärkung, separat einstellbarer Pegel- und Schräglagenkorrektur sowie einem passiven Rückwegbereich von 5-65 MHz.
| Artikelinformationen | |
|---|---|
| EAN | 4019588131392 |
| Farbe | weiß |
| Art.-Nr. | 0001/3139 |
| Gewicht (Karton) | 362 g |
| Gewicht (Gerät) | 332 g |
| Gerät (BxHxT) | 13,3 x 6,7 x 3,9 cm |
| Karton (BxHxT) | 14,2 x 9,7 x 5 cm |
| Umgebungsbedingungen Betrieb | |
|---|---|
| Umgebungstemperatur | -20 ... 50 °C |
| Luftfeuchtigkeit | 10 ... 75 % |
| IP-Klasse | 20 |
| Allgemeine Merkmale | |
|---|---|
| Top-Ausstattung | Umschaltbare Verstärkung 20/30 dB |
| Top-Ausstattung | Verstärkung und Schräglage einstellbar |
| Top-Ausstattung | Passiver Rückkanal für Internet und Telefonie (DOCSIS) |
| Ausgangspegel | |
|---|---|
| IMA Standard VHF | 111 dB |
| IMA Standard UHF | 111 dB |
| IMA DIN 45004B VHF | 102 dB |
| IMA DIN 45004B UHF | 102 dB |
| Technische Daten | |
|---|---|
| Frequenzbereich | 87 ... 862 MHz |
| Ausgangspegel | 97 dBµV (CTB, CTO, EN 50083-3) |
| Frequenzbereich Rückweg | 5 ... 65 MHz |
| Verstärkung | 20 / 30 dB umschaltbar |
| Rauschmaß | ≤ 8,5 dB |
| Schirmungsmaß | ≥ 75 dB EN 50083-2 (Class A) |
| Anschluss-Typ | F-Buchsen |
| Impedanz | 75 Ω |
| Rückflussdämpfung | ≥ 10 dB |
| Regelbereich | |
|---|---|
| Dämpfungssteller | 0 ... 17 dB |
| Entzerrer | 0 ... 17 dB |
| Verstärkung | |
|---|---|
| Verstärkung | ≤ 30 dB |
| Rückkanal | -2,5 dB |
| Strombedarf | |
|---|---|
| Betriebsspannung | 230 V |
| Leistungsaufnahme | 4 W |
| Stromversorgung | |
|---|---|
| Netzteil | intern |
| Nennleistung | 3,5 W |
| Nennspannung | 230 V ~ |
| Frequenz | 50 Hz |
