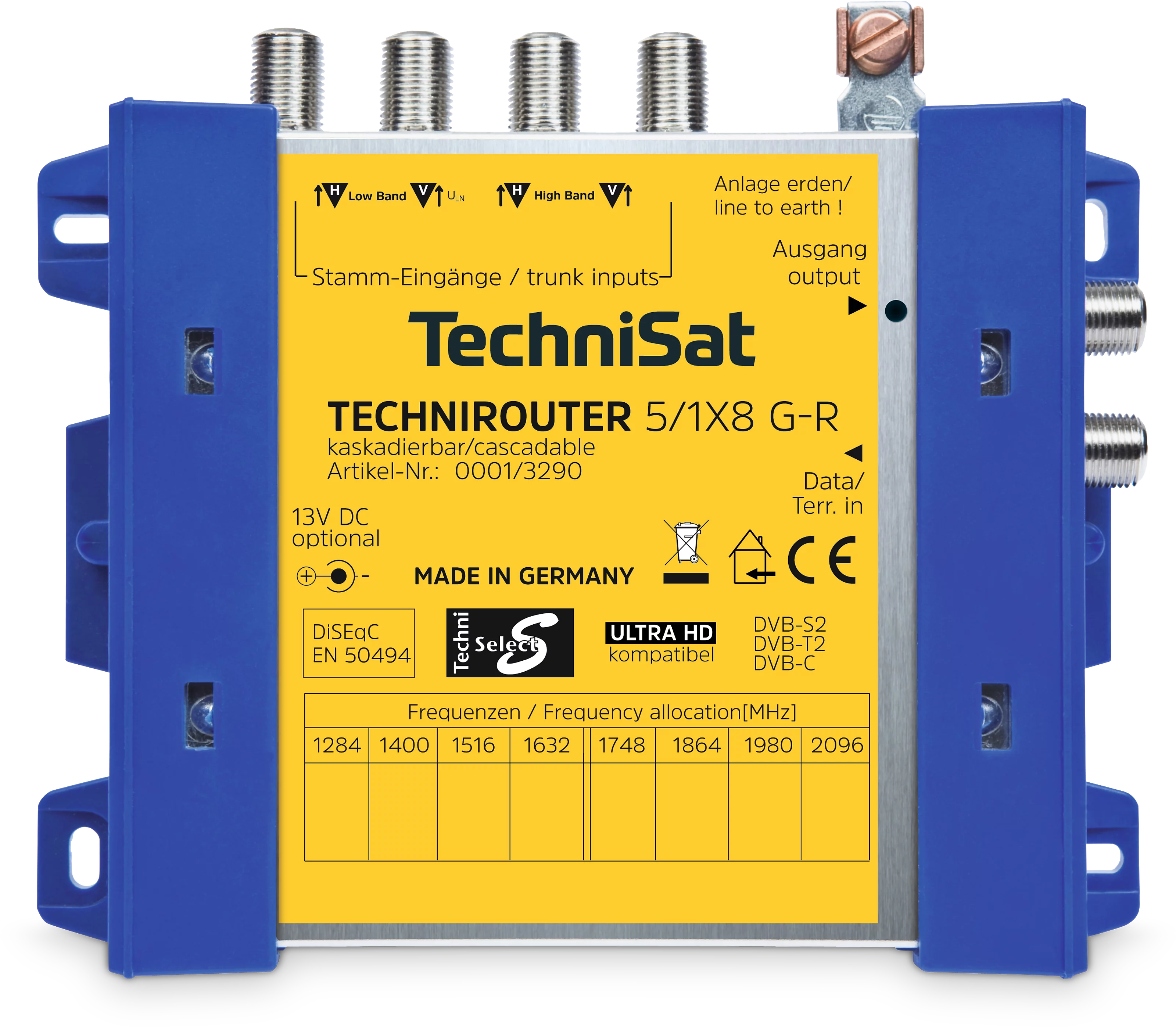

TECHNIROUTER 5/1x8 G-R (base unit) silber/gelb
€179.00*
TECHNIROUTER 5/1x8 G-R (base unit)
TECHNIROUTER base unit, suitable for the return path. It enables the connection of 4 IF levels (satellite blocks) and a terrestrial input for cable harness distribution for 8 participants
€179.00*
incl. VAT.
TECHNIROUTER5/1x8 G-R, user manual, power adapter
Die digitale Einkabellösung ohne Programmeinschränkung!
Der TECHNIROUTER ist die digitale Einkabellösung ohne neues Kabel! Zum ersten Mal gibt es eine Einkabellösung ohne Programmeinschränkung. Das gab es noch nie! Bestehende Kabelstrukturen in Wohnobjekten können ohne neue Kabelverlegung mit digitalen Satellitensignalen von einer Satellitenposition aufgerüstet werden.
Was muss beachtet werden?
Vorhandene Dosen, Verteiler und Verstärker müssen durch Sat -taugliche Bauteile erneuert werden. Hier ist zu beachten, dass alle Bauteile einen DC-Bypass haben und besonders die Durchgangs-Dosen über zwei DC-Bypässe verfügen. Der DC-Durchlass wird für den Transport des DiSEqC-Signals benötigt. Die 13/18 V des Receivers werden nicht als Schaltbefehl benötigt, sondern um die DiSEqC-Befehle zu transportieren bis zum TechniRouter. Natürlich müssen die bestehenden Koaxialkabel auch auf ihre Sat-tauglichkeit hin überprüft werden.
Wie funktioniert die Steuerung?
Die TechniRouter tauglichen Receiver steuern die TechniRouter Grundeinheit und Kaskade digital über DiSEqC-Level 1.0 mit dem Protokoll EN 50494. Mit diesem Protokoll wird die Auswahl der Tranponderfrequenzen/ Programme in den TechniRoutern veranlasst und durchgeführt. Der TechniRouter erzeugt im ZF-Frequenzbereich 950-2150 MHz acht generierte Ausgangsfrequenzen, über die einzelne Teilnehmer ohne Einschränkung, alle digitalen Programme empfangen können. Es können sowohl Low- und High-Bänder empfangen werden.
Wie viele Teilnehmer können bedient werden?
Pro TECHNIROUTER lassen sich bis zu acht Teilnehmer bedienen. Wenn acht Anschlüsse nicht ausreichen, können weitere Kaskaden an der Grundeinheit angeschlossen werden.
Werden noch mehr Teilnehmeranschlüsse benötigt, oder eine Kombination mit Multischalter (Sternverkabelung) gewünscht, kann dies durch Zuhilfenahme von Multischaltern der 5-er oder 9-er Serie, sowie deren Zubehör wie Verstärker, Verteiler oder Abzweiger, kombiniert werden.
Welches LNB wird benötigt und wie wird es mit Spannung versorgt?
Es können normale Quatro LNBs eingesetzt werden. Die TechniRouter Grundeinheit liefert die Betriebsspannung für das Quatro-LNB und auch für die eventuell vorgeschaltete Kaskade.
Rückkanal-Tauglichkeit inklusive!
Durch die Rückkanal-Tauglichkeit sind die TECHNIROUTER für die Übertragung von DOCSIS-Signalen ausgelegt und somit ideal geeignet zur gleichzeitigen Nutzung der Internet & Telefon Angebote der Kabelnetzbetreiber in der Sat-Hausverteilanlage.
Auch wenn für den Fernsehempfang die Vorteile des Satellitenempfangs mittels SCR-Einkabelsystem genutzt werden, ermöglichen sie somit die gleichzeitige Verwendung der bereits verlegten Koaxialkabel auch für Internetzugang und Telefon via Breitbandkabel, ohne zusätzliche Einspeise-Frequenzweichen installieren zu müssen. Dazu wird i.d.R. der Terrestrik-Eingang des TECHNIROUTERan den HÜP angeschlossen.
Der TECHNIROUTER ist die digitale Einkabellösung ohne neues Kabel! Zum ersten Mal gibt es eine Einkabellösung ohne Programmeinschränkung. Das gab es noch nie! Bestehende Kabelstrukturen in Wohnobjekten können ohne neue Kabelverlegung mit digitalen Satellitensignalen von einer Satellitenposition aufgerüstet werden.
Was muss beachtet werden?
Vorhandene Dosen, Verteiler und Verstärker müssen durch Sat -taugliche Bauteile erneuert werden. Hier ist zu beachten, dass alle Bauteile einen DC-Bypass haben und besonders die Durchgangs-Dosen über zwei DC-Bypässe verfügen. Der DC-Durchlass wird für den Transport des DiSEqC-Signals benötigt. Die 13/18 V des Receivers werden nicht als Schaltbefehl benötigt, sondern um die DiSEqC-Befehle zu transportieren bis zum TechniRouter. Natürlich müssen die bestehenden Koaxialkabel auch auf ihre Sat-tauglichkeit hin überprüft werden.
Wie funktioniert die Steuerung?
Die TechniRouter tauglichen Receiver steuern die TechniRouter Grundeinheit und Kaskade digital über DiSEqC-Level 1.0 mit dem Protokoll EN 50494. Mit diesem Protokoll wird die Auswahl der Tranponderfrequenzen/ Programme in den TechniRoutern veranlasst und durchgeführt. Der TechniRouter erzeugt im ZF-Frequenzbereich 950-2150 MHz acht generierte Ausgangsfrequenzen, über die einzelne Teilnehmer ohne Einschränkung, alle digitalen Programme empfangen können. Es können sowohl Low- und High-Bänder empfangen werden.
Wie viele Teilnehmer können bedient werden?
Pro TECHNIROUTER lassen sich bis zu acht Teilnehmer bedienen. Wenn acht Anschlüsse nicht ausreichen, können weitere Kaskaden an der Grundeinheit angeschlossen werden.
Werden noch mehr Teilnehmeranschlüsse benötigt, oder eine Kombination mit Multischalter (Sternverkabelung) gewünscht, kann dies durch Zuhilfenahme von Multischaltern der 5-er oder 9-er Serie, sowie deren Zubehör wie Verstärker, Verteiler oder Abzweiger, kombiniert werden.
Welches LNB wird benötigt und wie wird es mit Spannung versorgt?
Es können normale Quatro LNBs eingesetzt werden. Die TechniRouter Grundeinheit liefert die Betriebsspannung für das Quatro-LNB und auch für die eventuell vorgeschaltete Kaskade.
Rückkanal-Tauglichkeit inklusive!
Durch die Rückkanal-Tauglichkeit sind die TECHNIROUTER für die Übertragung von DOCSIS-Signalen ausgelegt und somit ideal geeignet zur gleichzeitigen Nutzung der Internet & Telefon Angebote der Kabelnetzbetreiber in der Sat-Hausverteilanlage.
Auch wenn für den Fernsehempfang die Vorteile des Satellitenempfangs mittels SCR-Einkabelsystem genutzt werden, ermöglichen sie somit die gleichzeitige Verwendung der bereits verlegten Koaxialkabel auch für Internetzugang und Telefon via Breitbandkabel, ohne zusätzliche Einspeise-Frequenzweichen installieren zu müssen. Dazu wird i.d.R. der Terrestrik-Eingang des TECHNIROUTERan den HÜP angeschlossen.
| Product Information | |
|---|---|
| EAN | 4019588132900 |
| Colour | silber/gelb |
| Item no. | 0001/3290 |
| Weight | 340 g |
| Device (W x H x D) | 14 x 11,5 x 3,2 cm |
| Box | 24,5 x 13,5 x 5,5 cm |
| sonstiges | |
|---|---|
| bf_filter_number_of_participants | 8 |
| Ambient operating conditions | |
|---|---|
| Humidity | 10 ... 75 % |
| Ambient temperature | -25 ... 55 °C |
| Amplification | |
|---|---|
| Sat | 13 ... 18 dB |
| Terrestrial | -1 dB |
| Decoupling | |
|---|---|
| Trunks | 45 dB |
| General characteristics | |
|---|---|
| Top features | DiSEqC protocol according to EN 50494 |
| Top features | 1 orbit position without restrictions |
| Top features | Return path compatible |
| Top features | No new wiring required |
| Top features | Energy-saver - can be used without power supply |
| Power supply | |
|---|---|
| Power consumption | 210 mA @13V (SCR-Ausgang, ohne LNB) |
| Mains adapter | external DC 12V/0,46A (nur für LNB + Terrestrik) |
| Reception range | |
|---|---|
| Return path | 5 ... 65 MHz |
| Terrestrial | 65 ... 862 MHz |
| Sat | 950 ... 2.150 MHz |
| Single-cable output | |
|---|---|
| Output frequency | 5 ... 2.150 MHz |
| Number of output channels | 8 |
| Frequency of the output channels | 1284, 1400, 1516, 1632, 1748, 1864, 1980, 2096 MHz |
| Frequency SAT | 950 ... 2.150 MHz |
| Frequency DVB-T | 65 ... 862 MHz |
| Technical data | |
|---|---|
| Satellite inputs | 4 |
| Terrestrial input | 1 |
| Number of cable connections | 1 |
| Subscribers per cable | maximal 8 |
| Tuner | |
|---|---|
| TECHNIROUTER ready | Yes |
