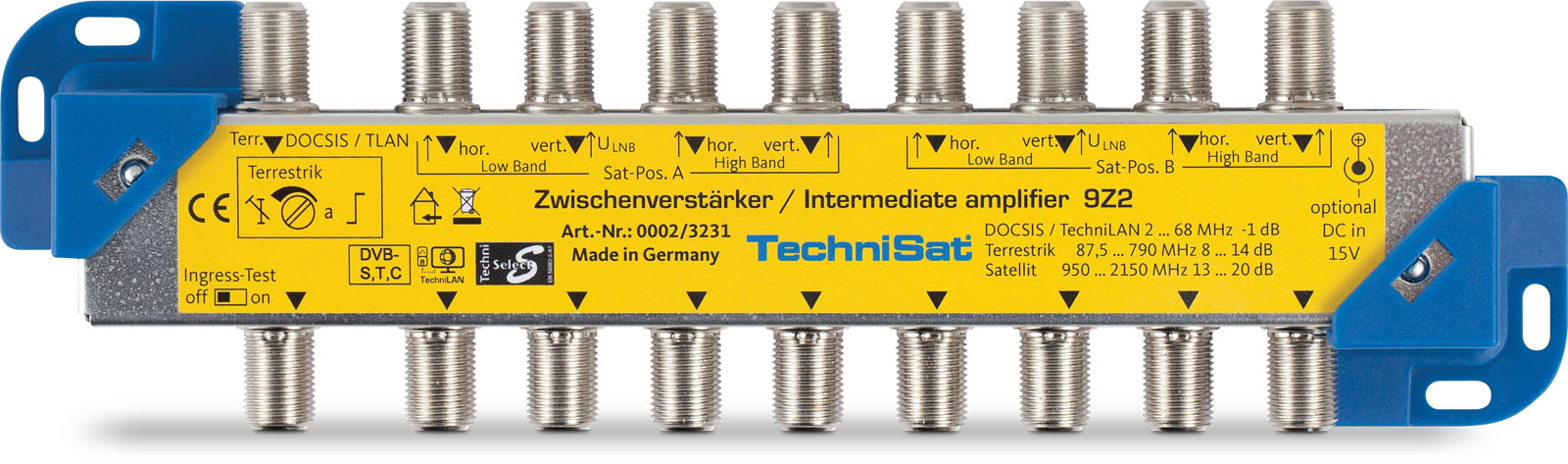

Zwischenverstärker 9Z2
Verstärker für zwei Orbitpositionen
| Farbe |
EAN |
Art.-Nr. |
Gewicht (Karton) |
Gewicht (Gerät) |
Gerät (BxHxT) |
Karton (BxHxT) |
| silber/gelb |
4019588232310 |
0002/3231 |
264 g |
204 g |
21 x 3,3 x 5,5 cm |
25 x 4,5 x 7,5 cm |
| Umgebungsbedingungen Betrieb |
| Umgebungstemperatur: -25 ... 55 °C |
| LNB-Steuerung |
| Stromaufnahme: max. 850 mA |
| Allgemeine Merkmale |
| Top-Ausstattung: Kompensiert die Dämpfung von bis zu 60 m Koaxkabel |
| Top-Ausstattung: Rückkanaltauglich von 2...68 MHz |
| Top-Ausstattung: Optionale Stromversorgung über Steckernetzteil |
| Top-Ausstattung: Gleiches Rastermass der F-Buchsen wie GigaSwitch 9/8 und TechniRouter 9/8 |
| Empfangsbereich |
| Sat: 950 ... 2.150 MHz |
| Terrestrik: 87 ... 790 MHz |
| Rückkanal: 2 ... 68 MHz |
| Entkopplung |
| Stämme: 50 dB |
| Technische Daten |
| Sat-Eingänge: 8 |
| Terrestrische-Eingänge: 1 |
| Verstärkung |
| Sat: 15 ... 20 dB fest, schräglagenentzerrt |
| Terrestrik: 7 ... 14 dB einstellbar |
| Rückkanal: -1 dB |
| Stromversorgung |
| Nennspannung: 15 V DC |
| Netzteil: extern (Optional) |
| Stromverbrauch: typ. 340 mA @15 V |
| Leistung/Energiewerte |
| Leistungsaufnahme im Ein-Zustand: 5,5 W |
| Lieferumfang |
| ZWISCHENVERSTÄRKER9Z2, Bedienungsanleitung |
