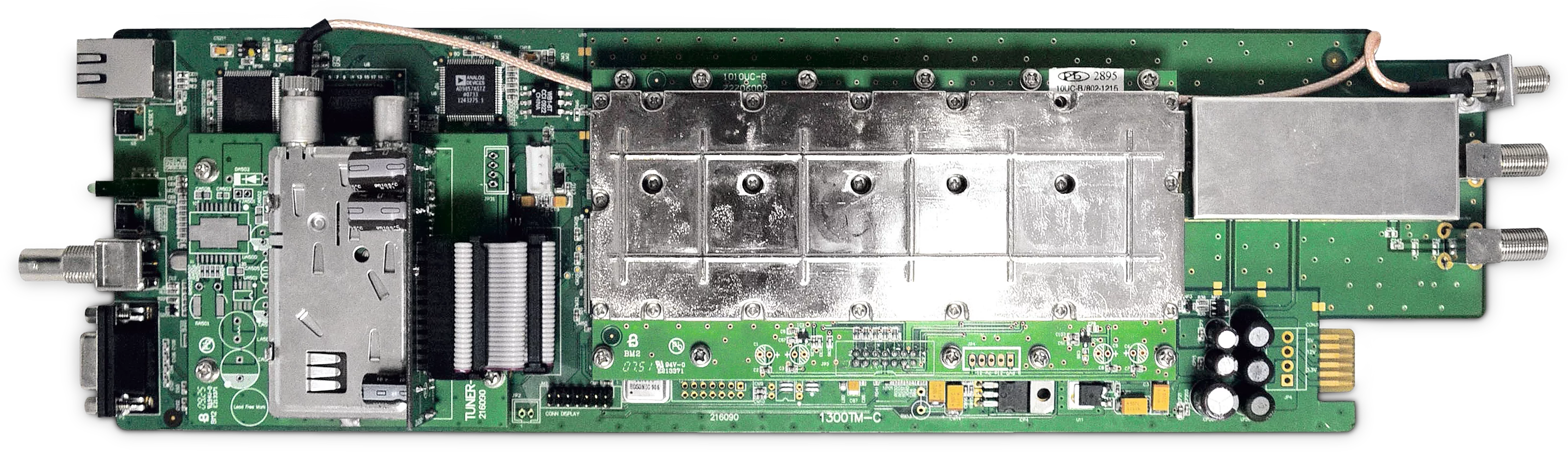

ASI/DVB-T Transmodulator
Professioneller DVB-T Modulator
| Farbe | EAN | Art.-Nr. | Gewicht (Karton) | Gewicht (Gerät) | Gerät (BxHxT) | Karton (BxHxT) |
|---|---|---|---|---|---|---|
| Silber | 4019588059788 | 0000/5978 | 300 g | 300 g | 4 x 11 x 40,5 cm | 6 x 23,3 x 48,5 cm |
| Umgebungsbedingungen Betrieb |
|---|
| Umgebungstemperatur: 0 ... 45 °C |
| Luftfeuchtigkeit: 10 ... 90 % |
| Allgemeine Merkmale |
|---|
| Top-Ausstattung: DVB-T Modulator / EN 300744 |
| Top-Ausstattung: ASI-Eingang |
| Top-Ausstattung: Ausgangsfrequenzbereich von 48 bis 860 MHz (K2 bis K69) nachbarkanaltauglich |
| Top-Ausstattung: Ausgangspegel regelbar von 97 – 110 dBµV |
| Top-Ausstattung: Generieren von NIT |
| ASI-Eingang |
|---|
| Schnittstelle: BNC-Buchse, 75 Ohm |
| Datenrate effektiv: 100 MBit/s |
| DVB-T-Ausgang |
|---|
| Modulation: QPSK, 16-QAM, 64-QAM |
| Kanalbreite: 6, 7, 8 MHz |
| FFT mode: 2k |
| Guard interval: 1/4, 1/8, 1/16, 1/32 |
| FEC: 1/2, 2/3, 3/4, 5/6, 6/7, 7/8 |
| Symbolrate: 6,75 Mbaud @ 8MHz BW |
| I/Q Amplitude error: < 0,3 % |
| I/Q Phase error: < 0,3 ° |
| Phasenjitter: < 0,5 ° |
| MER: > 36 dB (64-QAM, Equalizer) |
| Frequenzbereich: 48 ... 860 MHz (10 kHz Schrittweite) |
| Ausgangspegel: 97 ... 110 dBµV (1 dB Schrittweite) |
| Nebenwellenunterdrückung: > 55 dB |
| Signalausgang: F-Buchse |
| Ausgangsimpedanz: 75 Ω |
| Rückflussdämpfung: > 12 dB |
| Lieferumfang |
|---|
| TechniNet ASI/DVB-T Transmodulator, Frontblende, Rückblende, BNC-Verbindungskabel |
