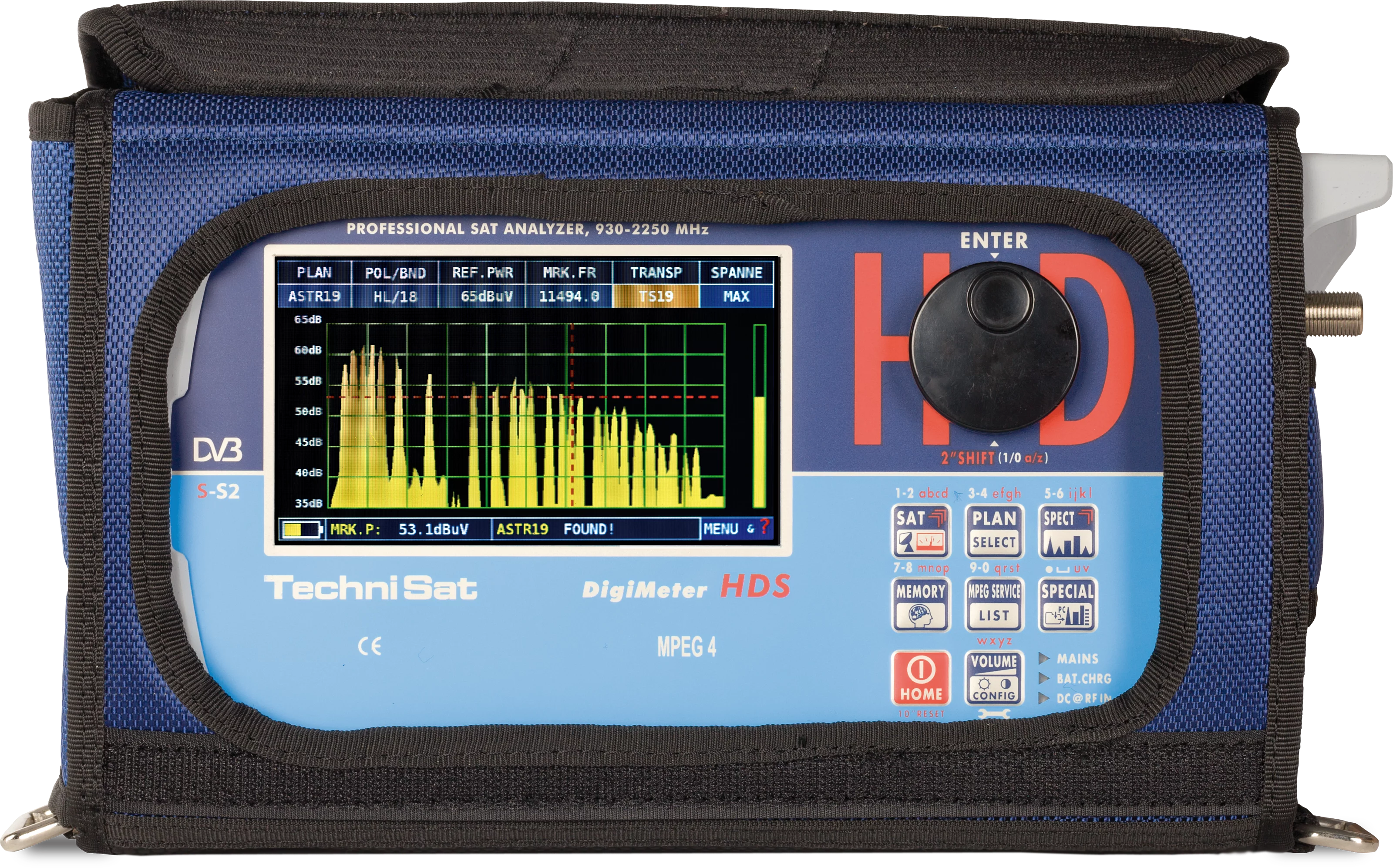

DigiMeter HDS
Professioneller Sat-Messempfänger für QPSK/8PSK Sat-Signale von 930 - 2.250 MHz
| EAN | Farbe | Art.-Nr. |
|---|---|---|
| 4019588034396 | blau | 0000/3439 |
| Top-Ausstattung |
|---|
|
| Allgemeine Merkmale |
|---|
| Eingangsimpedanz: 75 Ω |
| Auswechselbare Eingangsbuchse: F, BNC, IEC |
| RF-Eingang, Protektion: max. 60 VAC |
| SAT Analog: 30 ... 125 dBµV |
| SAR QPSK: 30 ... 125 dBµV |
| Messergebnis-Indikation: PEGEL/POWER niedrig/Hoch |
| File Manager: für Organisation von Programm- und Messdaten-Speicher |
| ENCODER/Drehrad: Ja |
| LNB-Strom Messung: 0 ... 500 mA |
| Maßeinheit: dBµV/dBm (wählbar) |
| RBW @ -3dB: 4 MHz |
| Messgenauigkeit: typ. 1,5 dB |
| Messung Stabilität dB/°C (-10°C - 50°C): 0,1 |
| AC/DC-Adapter: 230 VAC / 12 VDC (Steckernetzteil) |
| Spannungsversorgung: 12 VDC (1A) |
| Batteriestandzeit bei 25 °C: 6 Stunden |
| Batterie-Ladezustandsalarm: Akustisch und Symbol im Display |
| Anzeige (Display): 4,3" 16:10 TFT Farb-Display |
| Automatische Stromabschaltung über Timer: 5 min (Ein/Aus) |
| Spannung am RF-Eingang/-Ausgang: Off, 13V, 18V, 22kHz (0,5A) |
| Audio: 0,5 W Lautsprecher (regelbare Lautstärke) |
| Ton/Buzzer: für Qualität oder Pegel-Indikation, wählbar |
| Schnittstelle: USB 2.0 |
| Frequenzband |
|---|
| Sat digital & analog: 930 ... 2.250 MHz |
| Memory Plan: bis zu 99 Pläne |
| Programme: 199 Programme je Plan |
| Messung DVB-S2 |
|---|
| QPSK wählbarer Standard: DVB kHz |
| Symbolrate: 2 ... 45 MS/s @ 1KS/s Schritte |
| FEC (auto. Erkennung): 1/2, 2/3, 3/4, 4/5, 5/6, 6/7, 7/8, 8/9 |
| MPEG-2 und MPEG-4 HD: Ja |
| NET. ID: Programmlist, VideoPID, AudioPID, Verschlüsselung |
| Noise Margin / Signal Reserve und SNR Messgenauigkeit: 1 dB |
| Spektrum Sat |
|---|
| DiSEqC "a-b-c-d": vorprogrammiert und einfach zu nutzen. Zur Ansteuerung fast aller LNBs (analog oder DiSEqC, singel und dual feed) und Multischalter (analog oder DiSEqc mit 4, 8, 12, 16 Eingängen und SCR-LNBs). |
| S.C.R: 1 bis 8 Anwender |
| LNB LO Frequenz: 0 ... 20.000 MHz durchgehend |
| Frequenz-Bereich: 930 ... 2.250 MHz |
| SPAN: 50 - 100 - 200 - 500 - Full (Total) |
| db / div: 5 |
| Anzeige Dynamischer Bereich: > 30 dB |
| MRK Messwert-Darstellung: 0,1 dB |
| Filter Messbandbreite: 4 MHz @ -3 dB |
| Referenz-Pegel: 0 ... 130 dBµV |
| Andere einstellbare Spektrum Parameter / Funktionen: MAX HOLD (peak memory) / Max Wert einfrieren; SAT POINTING Optimale Parameter-Einstellung zur Ausrichtung der SAT-Antenne |
| Stromversorgung |
|---|
| Akkutyp: Li-Ion 7,2 V / 4,3 Ah |
| Akkulaufzeit (max.): 3 Std. @ 25°C |
| Batterie-Ladezeit: 2 Std. umd 50% Kapazität zu erreichen |
| Nennspannung: 110 ... 240 V |
| Frequenz: 50 ... 60 Hz |
| Netzteil: extern (Steckernetzteil) |
| Lieferumfang |
|---|
| DigiMeter HDS, Tragetasche mit Trageriemen, Ladegerät/Netzteil, 12V-Ladekabel, USB-Kabel, Ersatzmessbuchse, IEC-Adapter |
