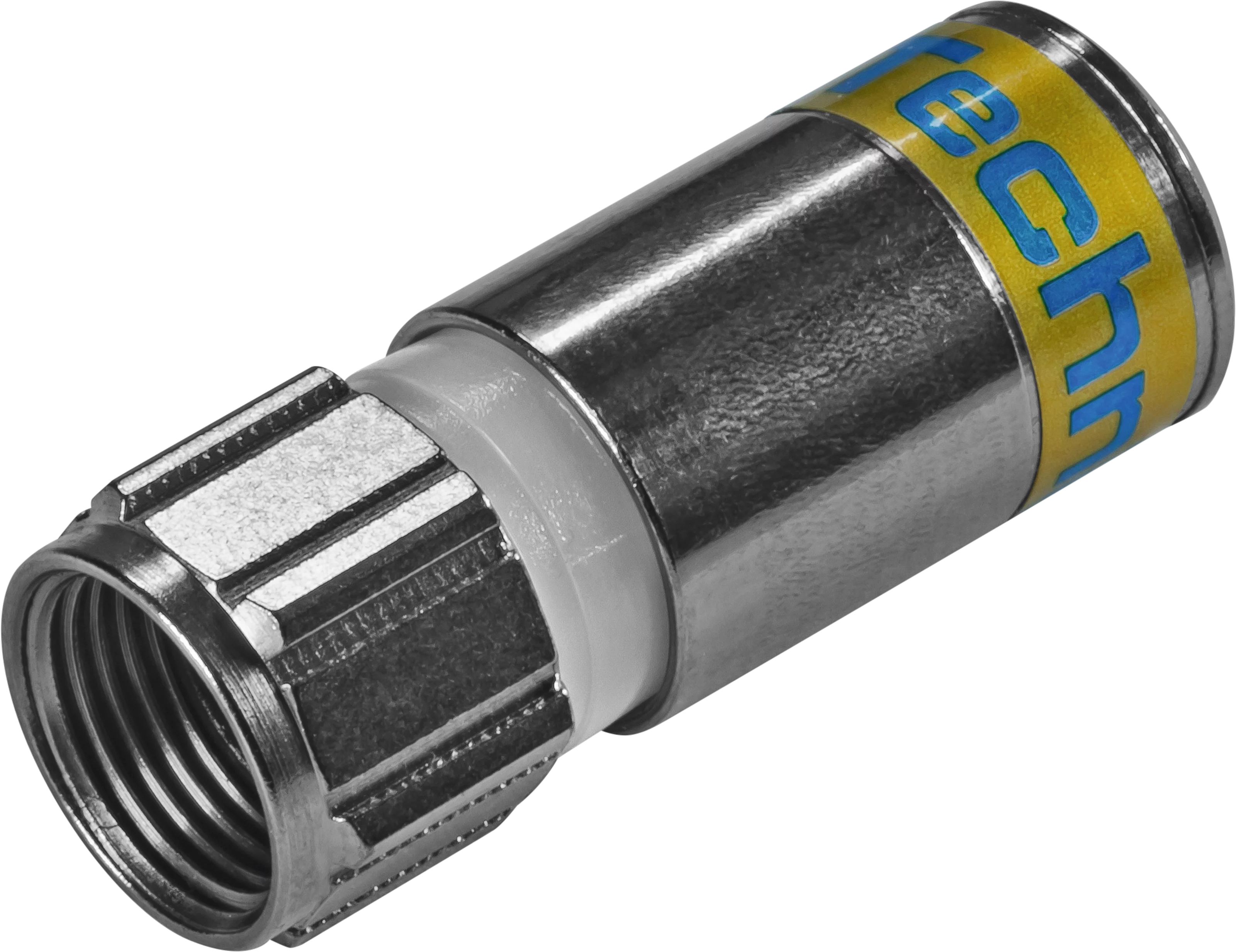

F-Kompressionsstecker 4.9

F-Kompressionsstecker 4.9

Erstklassiger 4.9 F-Stecker in Kompressionsausführung mit Abschirmungswerten von ≥ 120 dB

EAN	Farbe	Art.-Nr.
4019588100374	silber	0100/3337

Top-Ausstattung

High-End F-Stecker mit einem Schirmungsmaß von ≥ 120 dB, geeignet für alle Koaxialkabel 1.0 / 4.6 der Serie RG 6

Ideal für den Außeneinsatz: Hochwertiger Kompressionsstecker, der den Vorgaben der Kabelnetzbetreiber entspricht (EN61169-24:2009). Eine O-Ringdichtung im Frontteil des Steckers sorgt für eine wasserdichte Verbindung nach IPX8

Wichtig: für die Montage wird zusätzlich eine passende Kompressionszange und Abisolierwerkzeug benötigt, beides nicht im Lieferumfang enthalten

Einfache, präzise Montage der Kompressionsstecker: Hierfür braucht nur das Kabel abisoliert, der Stecker aufgeschoben und mit einer Kompressionszange, z.B. 0000/3339 von TechniSat, verpresst zu werden

Lieferumfang: 100 x F-Kompressionsstecker 4.9, geeignet für COAXSAT 120-4.6 und 140-4.6 Kabel von TechniSat

Abschirmung
30 - 1000 MHz: > 140 dB CoMeT
1000 - 2250 MHz: > 120 dB CoMeT

Dämpfung
10 MHz: 0,01 dB/100m
100 MHz: 0,01 dB/100m
450 MHz: 0,01 dB/100m
800 MHz: 0,05 dB/100m
862 MHz: 0,01 dB/100m
1000 MHz: 0,02 dB/100m
2250 MHz: 0,02 dB/100m

Transferimpedanz
5 MHz: < 2,5 mO/m
30 MHz: < 2,5 mO/m

Technische Daten
Schutzart: IPX8
Impedanz: 75 Ω
Durchmesser Dielektrikum: max. 4,6 mm
Durchmesser übermantelt: 6,8 ... 7 mm

Rückflussdämpfung
65 - 470 MHz: ≥ 38 dB
470 - 1800 MHz: ≥ 38 dB
1800 - 2450MHz: ≥ 35 dB

Lieferumfang
VPE: 100 Stück
