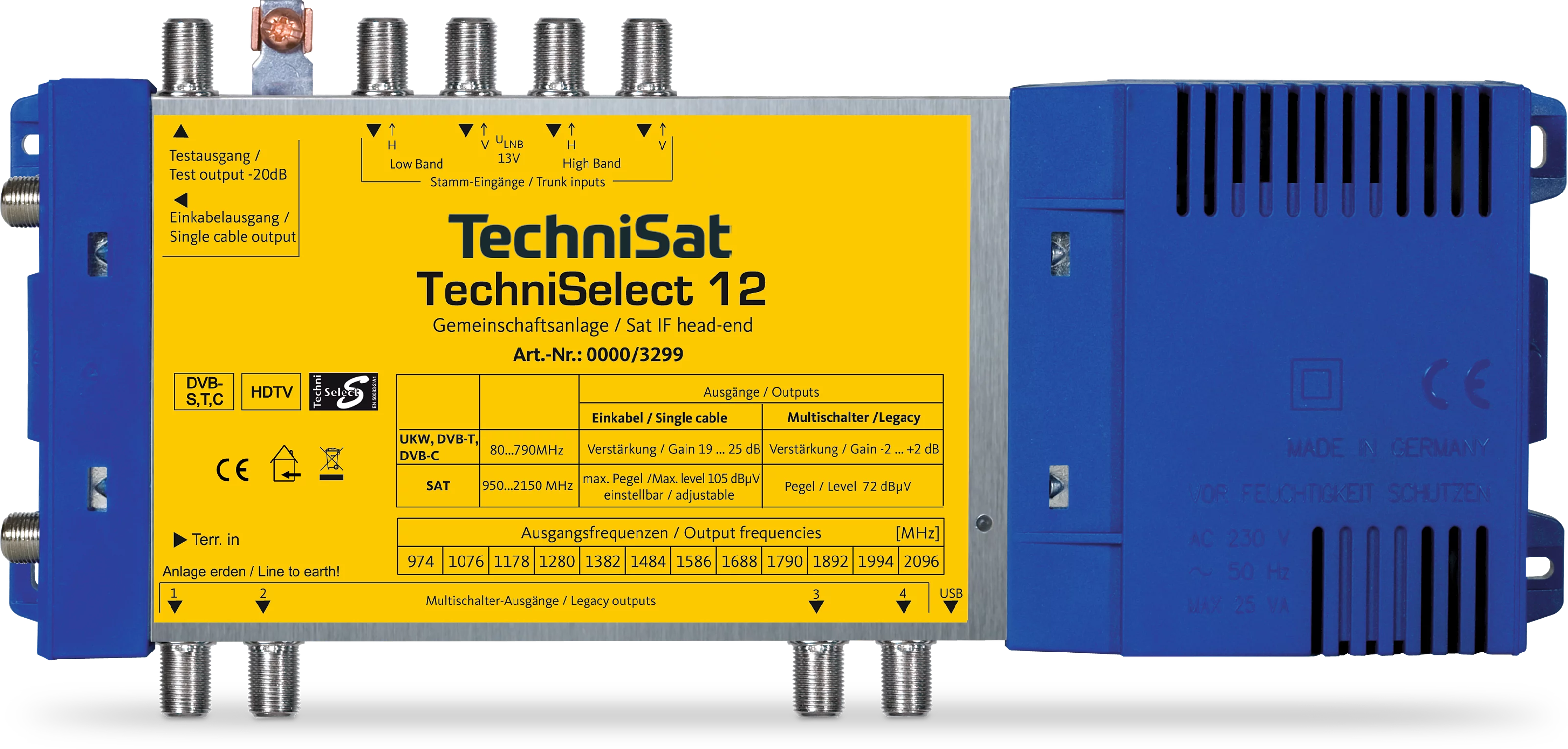

TECHNISELECT 12
Zum Umsetzen von 12 frei wählbaren DigitalSat-Transpondern in eine Einkabelverteilung
| EAN | Farbe | Art.-Nr. | Gewicht (Karton) | Gewicht (Gerät) | Gerät (BxHxT) | Karton (BxHxT) |
|---|---|---|---|---|---|---|
| 4019588032996 | blau/gelb | 0000/3299 | 800 g | 500 g | 29,2 x 11,2 x 3,1 cm | 31,8 x 20 x 4,5 cm |
| Umgebungsbedingungen Betrieb |
|---|
| Luftfeuchtigkeit: 10 ... 75 % |
| Umgebungstemperatur: -25 ... 55 °C |
| LNB-Steuerung |
|---|
| Vertikal: 13 V über VL |
| Stromaufnahme: max. 400 mA (für LNB und / oder Verstärker) |
| Allgemeine Merkmale |
|---|
| Top-Ausstattung: Einspeisung von digitalen Sat-Signalen in vorhandene Kabelstrukturen |
| Top-Ausstattung: Eingang zum Empfang von Terrestrischen Signalen |
| Top-Ausstattung: 4 vollwertige Receiverausgänge oder Sat-Stämme |
| Top-Ausstattung: Messausgang -20 dB |
| Top-Ausstattung: Stromsparfunktion |
| Durchgangsdämpfung |
|---|
| Terrestrik: -20 ... -12 dB (Einstellbare Verstärkung) |
| Einkabelausgang |
|---|
| Ausgangsfrequenzbereich: 80 ... 2.150 MHz |
| Anzahl der Ausgangskanäle: 12 |
| Frequenz der Ausgangskanäle: 974, 1076, 1178, 1280, 1382, 1484, 1586, 1688, 1790, 1892, 1994, 2096 MHz |
| Frequenz Sat: 950 ... 2.150 MHz |
| Frequenz Terrestrik: 80 ... 790 MHz |
| Ausgangspegel Sat: max. 105 dBµV |
| Ausgangsverstärkung Terrestrik: 12 ... 20 dB (Einstellbare Verstärkung) |
| Empfangsbereich |
|---|
| Sat: 950 ... 2.150 MHz |
| Terrestrik: 80 ... 790 MHz |
| Entkopplung |
|---|
| Stämme: 30 dB |
| Technische Daten |
|---|
| Sat-Eingänge: 4 |
| Terrestrische-Eingänge: 1 |
| Anzahl Kabelanschlüsse: 1 |
| Teilnehmer pro Kabel: über 50 |
| Stromversorgung |
|---|
| Frequenz: 50 Hz |
| Nennspannung: 230 V |
| Netzteil: intern |
| Leistung/Energiewerte |
|---|
| Leistungsaufnahme im Ein-Zustand: 11 W (inkl. LNB) |
| Lieferumfang |
|---|
| TechniSelect 12, Bedienungsanleitung, CD-ROM mit TechniSelect Configuration Tool, USB-Kabel |
