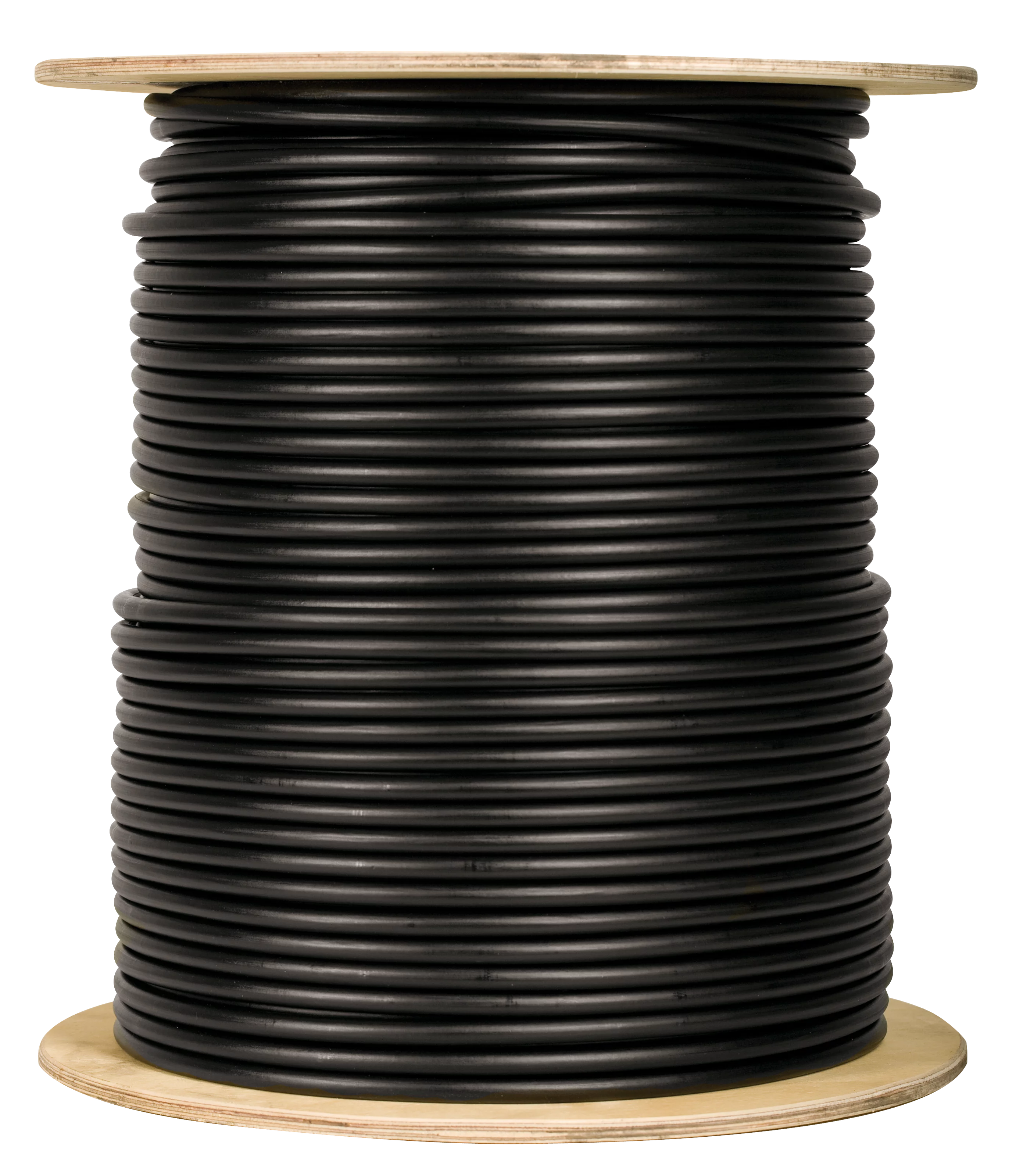

Erdkabel COAX 10
Sehr hoch abgeschirmtes Erdkabel (100 dB) für große Verteilnetze
| EAN | Spulenlänge | Farbe | Art.-Nr. | Gewicht (Karton) | Gewicht (Gerät) | Gerät (BxHxT) | Karton (BxHxT) |
|---|---|---|---|---|---|---|---|
| 4019588230163 | 250 m | schwarz | 0025/3016 | 27,5 kg | 27,5 kg | ||
| 4019588530164 | 500 m | schwarz | 0050/3016 | 55 kg | 55 kg | ||
| 4019588130166 | 100 m | schwarz | 0010/3016 | 9,53 kg | 8,5 kg | 42 x 42 x 15 cm | 55 x 45 x 40 cm |
| Dämpfung |
|---|
| 100 MHz: 4,1 dB/100m |
| 200 MHz: 6,9 dB/100m |
| 450 MHz: 9,6 dB/100m |
| 800 MHz: 12,6 dB/100m |
| 1000 MHz: 14,8 dB/100m |
| 1350 MHz: 18,3 dB/100m |
| 1750 MHz: 21,1 dB/100m |
| 2050 MHz: 23,9 dB/100m |
| 2250 MHz: 26,1 dB/100m |
| Transferimpedanz |
|---|
| 5 MHz: ≤ 3 mO/m |
| 30 MHz: ≤ 0,1 mO/m |
| Technische Daten |
|---|
| Frequenzbereich: 5 ... 2.600 MHz |
| Impedanz: 75 Ω (± 3) |
| Innenleiter Durchmesser: 1,6 mm |
| Innenleiter Material: Cu blank |
| Isolation: Zell-PE |
| Durchmesser Dielektrikum: 7,3 mm (± 0,1) |
| Außenleiter: 1 x Alu-Folie doppelt kaschiert und geklebt, 1 x Cu-Geflecht Sn 25 x 5 x 0.172, 1 x Alu-Folie doppelt kaschiert |
| Mantel: PE, schwarz |
| Durchmesser übermantelt: 10,3 mm (± 2) |
| Biegeradius: ≥ 110 mm |
| Kopplungswiderstand: ≤ 3 mO/m @ 5 MHz |
| Kapazität: 55 pF |
| Verkürzungsfaktor: 0,81 |
| Schirmungsmaß: ≥ 100 dB ≙ Klasse A |
| Rückflussdämpfung |
|---|
| 65 - 470 MHz: ≥ 23 dB |
| 470 - 1800 MHz: ≥ 21 dB |
| 1800 - 2450MHz: ≥ 20 dB |
| Lieferumfang |
|---|
