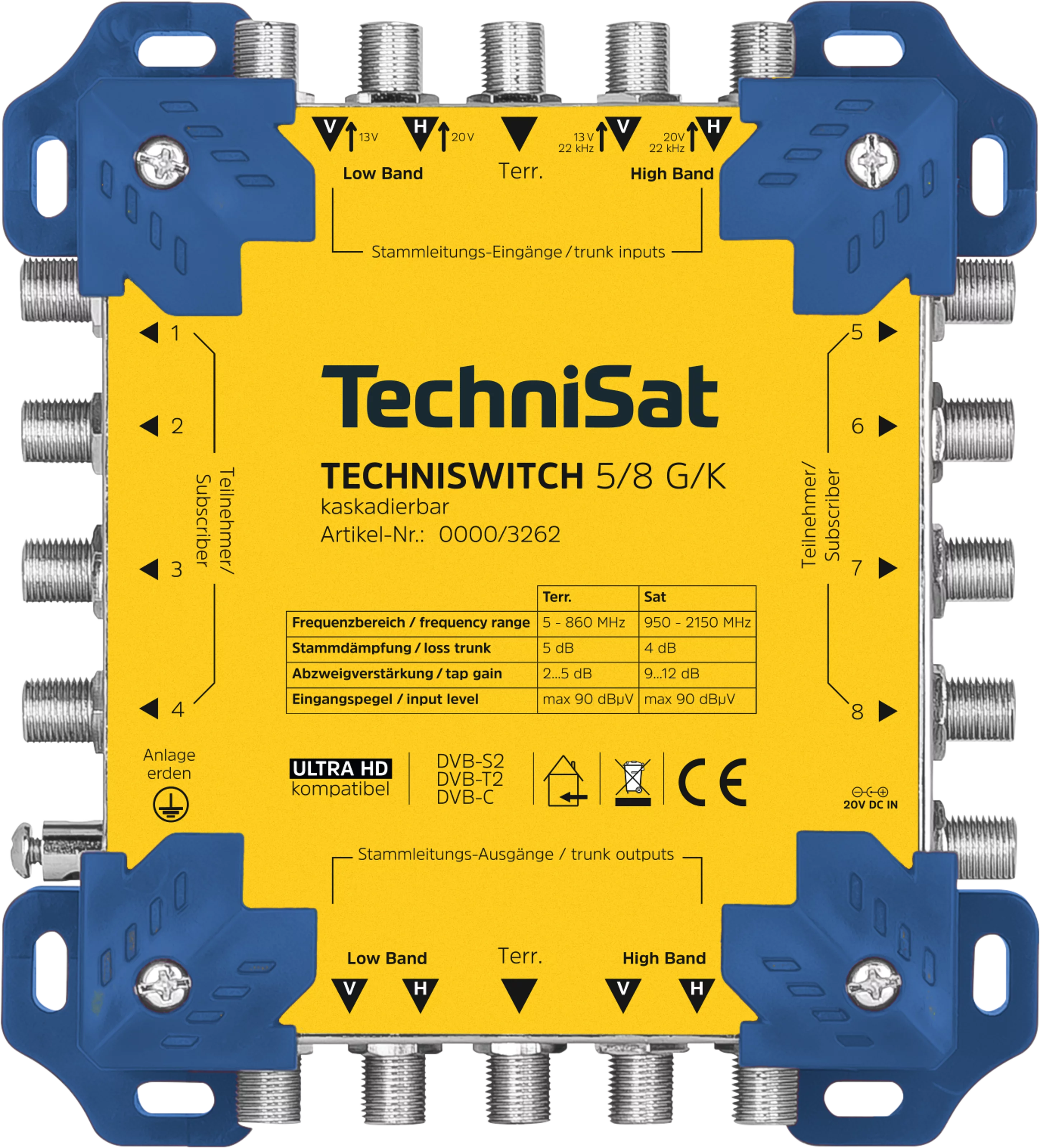

TECHNISWITCH 5/8 G/K
Grundeinheit / Kaskade
| Farbe |
EAN |
Art.-Nr. |
Gewicht (Karton) |
Gewicht (Gerät) |
Gerät (BxHxT) |
Karton (BxHxT) |
| blau/gelb |
4019588032620 |
0000/3262 |
709 g |
373 g |
13,5 x 14,5 x 4 cm |
26,5 x 5 x 16,5 cm |
| Top-Ausstattung |
- Zum Verteilen einer Satellitenposition
- Bis zu 24 Teilnehmer kaskadierbar
- Für den Anschluss eines Quattro-LNB
- Mit integriertem Verstärker im Sat- und terrestrischen Bereich
- Zur Verteilung von 4 Sat-Ebenen und terrestrischer Signale auf 8, 16 und 24 Teilnehmer
- Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver aus
- Umschaltung erfolgt über das Koaxialkabel mit 14/18 V und 0/22-kHz-Signalfrequenz
- Niedrige Leistungsaufnahme (jeder einzelne Multischalter-Zweig wird vom angeschlossenen Receiver versorgt und mit dem Ausschalten des Receivers abgeschaltet)
|
| Umgebungsbedingungen Betrieb |
| Umgebungstemperatur: -25 ... 55 °C |
| Durchgangsdämpfung |
| Sat: 4 dB |
| Terrestrik: 5 dB |
| Empfangsbereich |
| Sat: 950 ... 2.150 MHz |
| Terrestrik: 47 ... 862 MHz |
| Entkopplung |
| Ausgänge: > 30 dB |
| Stämme: > 30 dB |
| Technische Daten |
| Sat-Eingänge: 4 |
| Terrestrische-Eingänge: 1 |
| Ausgänge: 8 Teilnehmer |
| Verstärkung |
| Sat: 9 ... 12 dB |
| Terrestrik: 2 ... 5 dB |
| Stromversorgung |
| Nennspannung: 100 - 240 V |
| Frequenz: 50 / 60 Hz |
| Netzteil: extern |
| Nennleistung: DC 20V/1,2A, 24 W |
| Lieferumfang |
| TechniSwitch 5/8 G/K, Netzteil, Bedienungsanleitung |
