Datenblatt als PDF downloaden

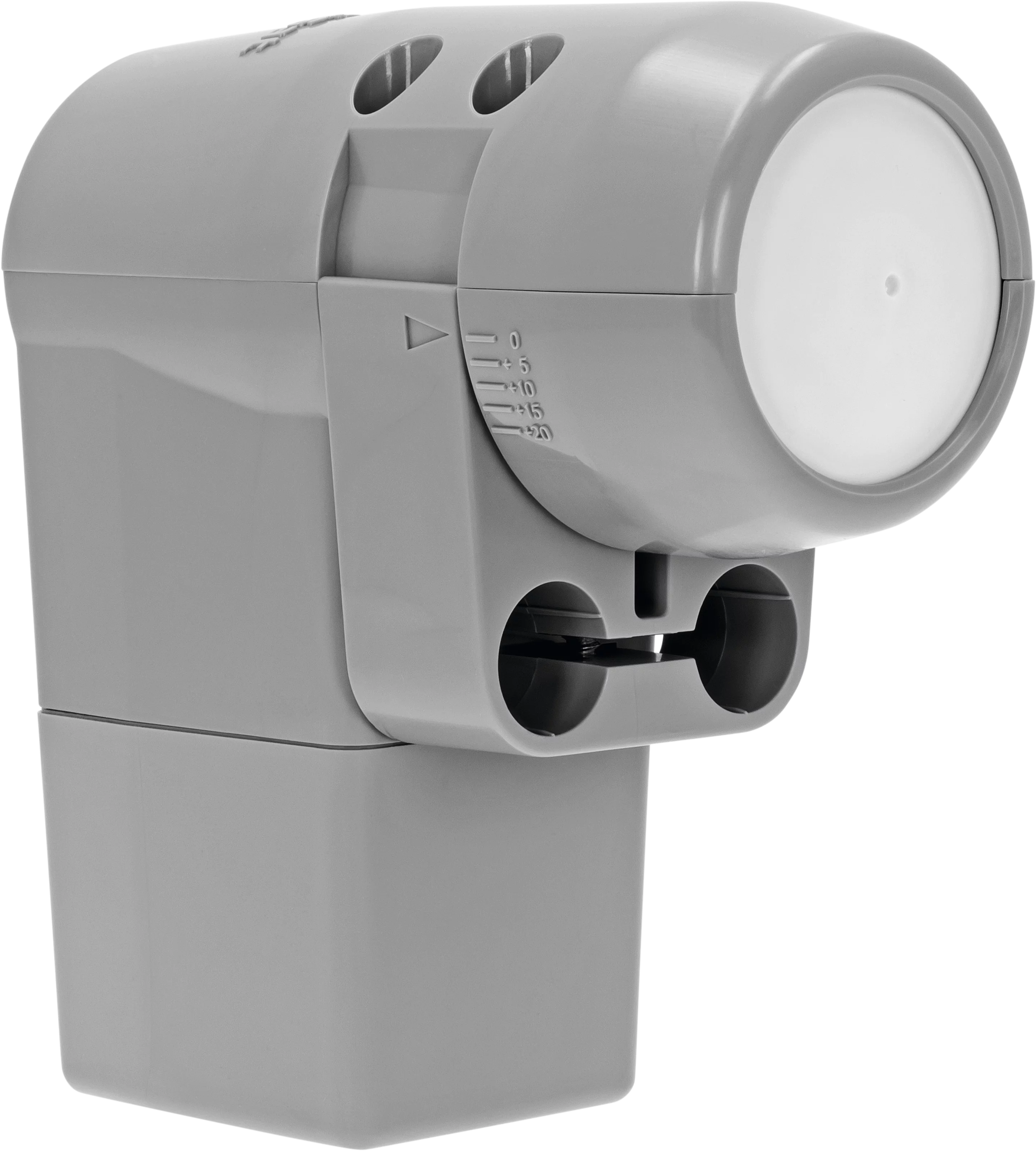

UNYSAT Universal-Twin-LNB Neu
Digital-LNB für den 2-Teilnehmer-Empfang
| Farbe |
EAN |
Art.-Nr. |
Gewicht (Karton) |
Gewicht (Gerät) |
| grau |
4019588108387 |
0010/8382 |
420 g |
366 g |
| Top-Ausstattung |
- Spezielles Wetterschutzgehäuse für die hervorragende Empfangselektronik
- Passend für alle TechniSat SATMAN Spiegel
- Einfache und schnelle Montage ohne Halteschelle
|
| Umgebungsbedingungen Betrieb |
| Umgebungstemperatur: -40 ... 70 °C |
| Luftfeuchtigkeit: 10 ... 95 % |
| Lokal Oscillator |
| Low-Band: 9,75 GHz |
| High-Band: 10,6 GHz |
| Genauigkeit: ± 1 MHz |
| Temperaturdrift: ± 0,5 MHz |
| Phasenrauschen: -75 dB Carrier/Hz @10kHz |
| LNB-Steuerung |
| Bandumschaltung: 22 kHz |
| Vertikal: 11,5 ... 14,5 V |
| Horizontal: 16 ... 19 V |
| Ausgangsfrequenzbereich |
| Low-Band: 950 ... 1.950 MHz |
| High-Band: 1.100 ... 2.150 MHz |
| Eingangsfrequenzbereich |
| Low-Band: 10,7 ... 11,7 GHz |
| High-Band: 11,7 ... 12,75 GHz |
| Geeignet für |
| Anzahl Orbitpositionen: 1 |
| Anzahl Teilnehmer: 2 |
| Technische Daten |
| Ausgänge: 2 |
| Skew: -20 ... 20 ° |
| Feedaufnahme: 40 mm |
| Impedanz: 75 Ω |
| Anschluss-Typ: F-Buchse |
| Verstärkung: 58 ... 64 dB |
| Rauschmaß |
| Rauschmaß: typ. 0,9 dB |
| Stromversorgung |
| Stromverbrauch: max. 140 mA |
| Lieferumfang |
| UNYSAT Universal-Twin-LNB, Montageanleitung |
