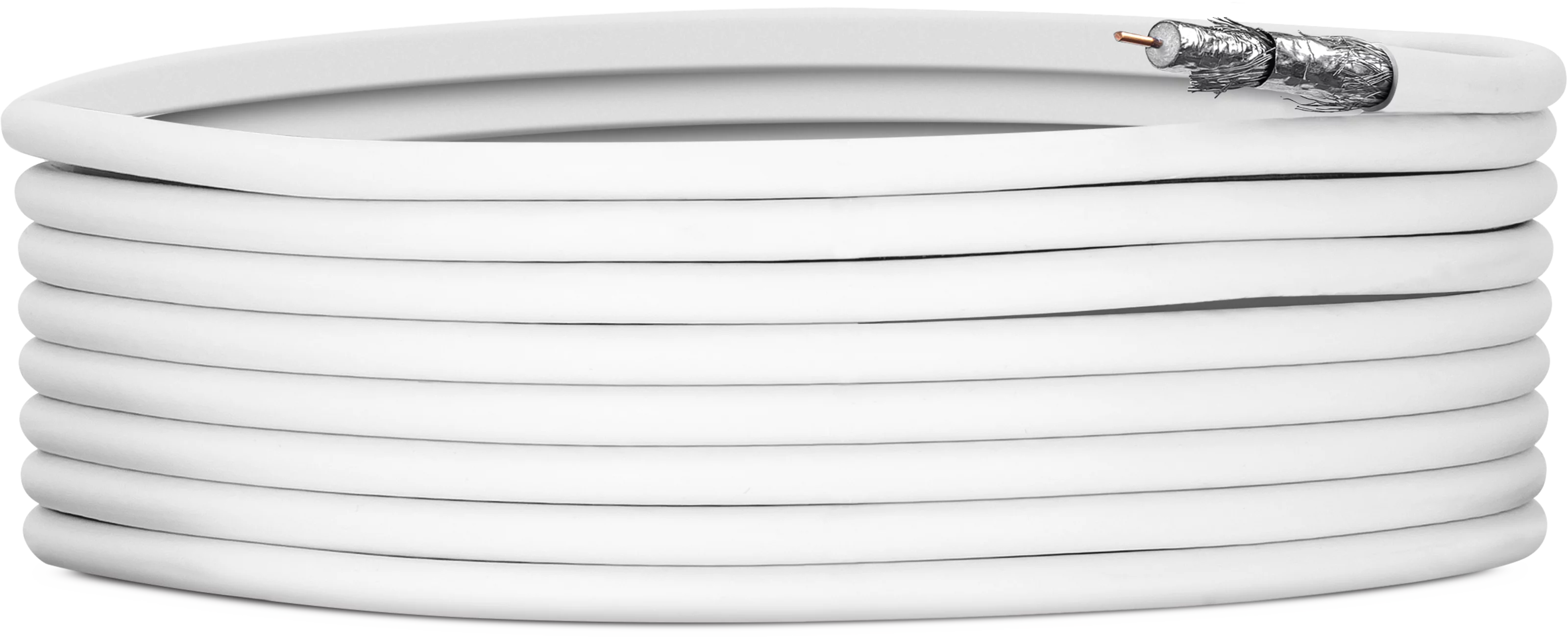

TK Basic SAT-Koaxialkabel

TK Basic SAT-Koaxialkabel

4-fach geschirmtes 1.0/4.6 Koaxkabel für Sat- und BK-Bereich
Farbe EAN Spulenlänge Art.-Nr. Gewicht (Karton) Gewicht (Gerät) Gerät (BxHxT) Karton (BxHxT)
Weiß 4019588100251 100 m 0100/3025 4,9 kg 4,9 kg 27,5 x 14,6 x 27,5 cm 27,5 x 14,6 x 27,5 cm
Weiß 4019588250253 25 m 0025/3025 1,34 kg 1,34 kg 20 x 6,5 x 20 cm 20 x 6,5 x 20 cm
Weiß 4019588500259 50 m 0050/3025 2,24 kg 2,24 kg 24,5 x 7 x 24,5 cm 24,5 x 7 x 24,5 cm
Top-Ausstattung
  • Maximale Signalqualität: Hochwertiges SAT-Koaxialkabel mit 110 dB und 4-facher Schirmung – ideal für gestochen scharfen Empfang von HDTV, DVB-S/S2, DVB-C und DVB-T2 ohne Störungen oder Signalverluste
  • Breiter Frequenzbereich: Unterstützt Frequenzen von 5–3000 MHz – perfekt geeignet für Satelliten-, Kabel- und Breitbandanlagen sowie Internet- und Multimedia-Anwendungen
  • Robust & langlebig: Mit verkupfertem Stahl-Innenleiter, physikalisch geschäumtem PE-Dielektrikum und strapazierfähigem PVC-Mantel – für hohe Dämpfungsstabilität, Flexibilität und lange Lebensdauer
  • Sicher & zertifiziert: Erfüllt die Brandschutzklasse Eca nach BPV/CPR EN50575:2014, das Kabel bietet eine hervorragende Rückflussdämpfung – für maximale Sicherheit und stabile Signalübertragung
Artikelinformationen
Farbe: Weiß
Dämpfung
100 MHz: 6,3 dB/100m
200 MHz: 8,73 dB/100m
800 MHz: 18,22 dB/100m
1000 MHz: 20,35 dB/100m
1350 MHz: 24,2 dB/100m
1750 MHz: 27,1 dB/100m
Transferimpedanz
5 MHz: ≤ 3 mO/m
30 MHz: ≤ 0,1 mO/m
Technische Daten
Frequenzbereich: 5 ... 3.000 MHz
Impedanz: 75 Ω (± 3)
Innenleiter Durchmesser: 1 mm
Innenleiter Material: Stahl verkupfert
Isolation: Cell-PE
Durchmesser Dielektrikum: 4,6 mm (± 0,1)
Außenleiter: 1x Alu-Folie doppelt kaschiert und geklebt + 1x Aluminium Geflecht + 1x Alu-Folie doppelt kaschiert + 1x Aluminium Geflecht
Mantel: PVC, weiß
Durchmesser übermantelt: 7 mm (± 0,2)
Biegeradius: ≥ 50 mm
Kapazität: 55 pF
Verkürzungsfaktor: 0,85
Schirmungsmaß: 110 dB
Rückflussdämpfung
5 - 30 MHz: ≥ 6,5 dB
30 - 65 MHz: ≥ 6,8 dB
65 - 470 MHz: ≥ 13,6 dB
470 - 1800 MHz: ≥ 28 dB
1800 - 2450MHz: ≥ 31,1 dB
Lieferumfang
Länge wie in Beschreibung angegeben.
