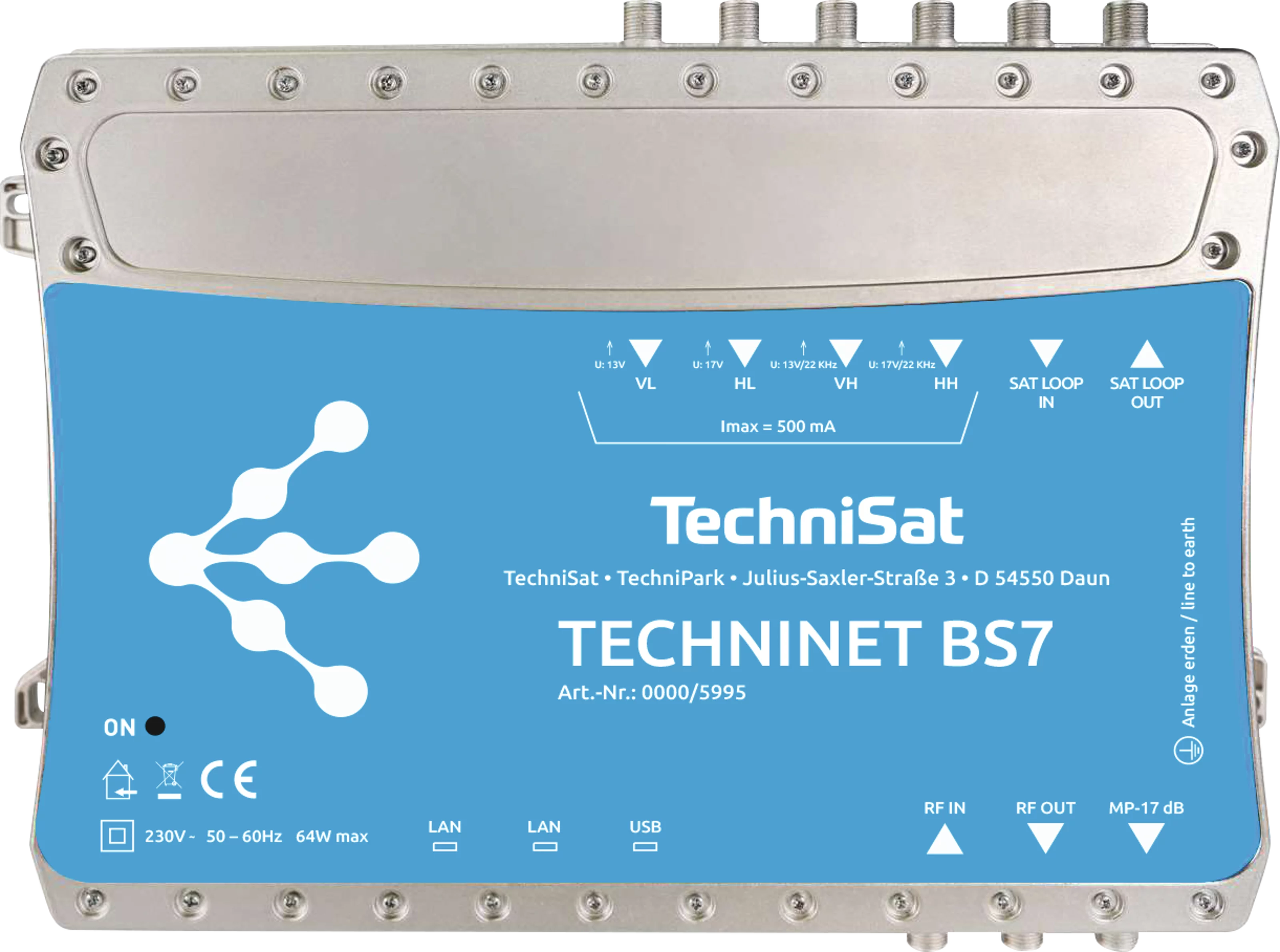

TECHNINET BS7

TECHNINET BS7

Digitale 16-fach Kompaktkopfstation - DVB-S2 / DVB-C
Farbe EAN Art.-Nr. Gewicht (Karton) Gewicht (Gerät) Gerät (BxHxT) Karton (BxHxT)
Silber/Blau 4019588059955 0000/5995 3,8 kg 3 kg 27,3 x 20,3 x 5,7 cm 27,3 x 20,3 x 5,7 cm
Top-Ausstattung
  • Digitale 16-Kanal Kompaktkopfstation, DVB-S2 / DVB-C
  • 16 Sat-Transponder in 16 DVB-C Ausgangskanäle, vorprogrammierte Tranponderliste ab Werk
  • 4-Sat-ZF Eingänge mit Spannungsversorgung
  • Einfach zu installierende Plug & Play-Lösung: weniger Kabel und kürzere Installationszeit
  • Benutzer-Web-Interface: Zugriff auf die Konfiguration der Kopfstation über eine Ethernet Verbindung
  • Die Weboberfläche ist perfekt an jedes Eingabegerät angepasst: PC, Tablet oder Smartphone
  • Klonfunktion, um eine Konfigurationen auf andere Geräte zu übertragen
  • 2 Kopfstationen kaskadierbar - 32 DVB-C Ausgangskanäle (Master-Slave-Betrieb)
  • Gutes Wärmemanagement, durch eingebaute Kühlkörper und Lüfter, für eine lange Lebensdauer
  • LCN, NIT, Nachbarkanaltauglich, 256 QAM, MER Typ. 45dB
Umgebungsbedingungen Betrieb
Umgebungstemperatur: -5 ... 45 °C
Luftfeuchtigkeit: 10 ... 75 %
LNB-Steuerung
Vertikal: 13 V
Horizontal: 17 V
Bandumschaltung: 22 kHz
Stromaufnahme: max. 1.000 mA (in Summe)
DVB-C-Ausgang
Modulation: 16-, 32-, 64-, 128-, 256-QAM
Symbolrate: 1 ... 7,2 Mbaud
MER: Typ. 45 dB (256-QAM, mit Equalizer)
Frequenzbereich: 46 ... 862 MHz
Ausgangspegel: 98 dBµV (± 5)
Nebenwellenunterdrückung: > 50 dB
Signalausgang: F-Buchse
Ausgangsimpedanz: 75 Ω
Rückflussdämpfung: ≥ 14 dB
Konfiguration, Überwachung
Netzwerkanschluss: RJ45, Ethernet, 100BaseT, TCP/IP
Tuner (DVB-S2)
DVB-S2 Demodulator: EN 302 307
Demodulation: 8PSK, QPSK
Symbolraten: 2 ... 45 Mbaud
Roll off factor: 0,35
FEC Block Size: 64 kB
FEC Code rate (LDPC): 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Outer coding (BCH): GF(2^16), t=8, 10, 12
Tuner (DVB-S)
DVB-S Tuner: 16
DVB-S Demodulator: EN 300 421
Demodulation: QPSK
Symbolraten: 2 ... 45 Mbaud
Roll off factor: 0,35
FEC Code rate: 1/2, 2/4, 3/4, 5/6, 6/7, 7/8
Interleaving: Convolutional; l=12
Outer coding: Reed Solomon 204, 188, T=8
SAT-ZF-Eingang / Multischalter
Frequenzbereich: 950 ... 2.150 MHz
Ein- und Ausgang: F-Buchse
Impedanz: 75 Ω
Eingangspegel: 49 ... 84 dBµV
LNB Spannungsversorgung: 13 / 17 V & 22kHz
LNB-Strom: Max. 1.000 mA
Stromversorgung
Frequenz: 50 Hz
Nennspannung: 230 V
Netzteil: intern
Leistung/Energiewerte
Leistungsaufnahme im Ein-Zustand: 64 W
Lieferumfang
TECHNINET BS7, Kurzanleitung, Netzkabel, Montagezubehör
