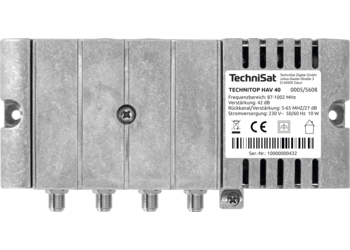

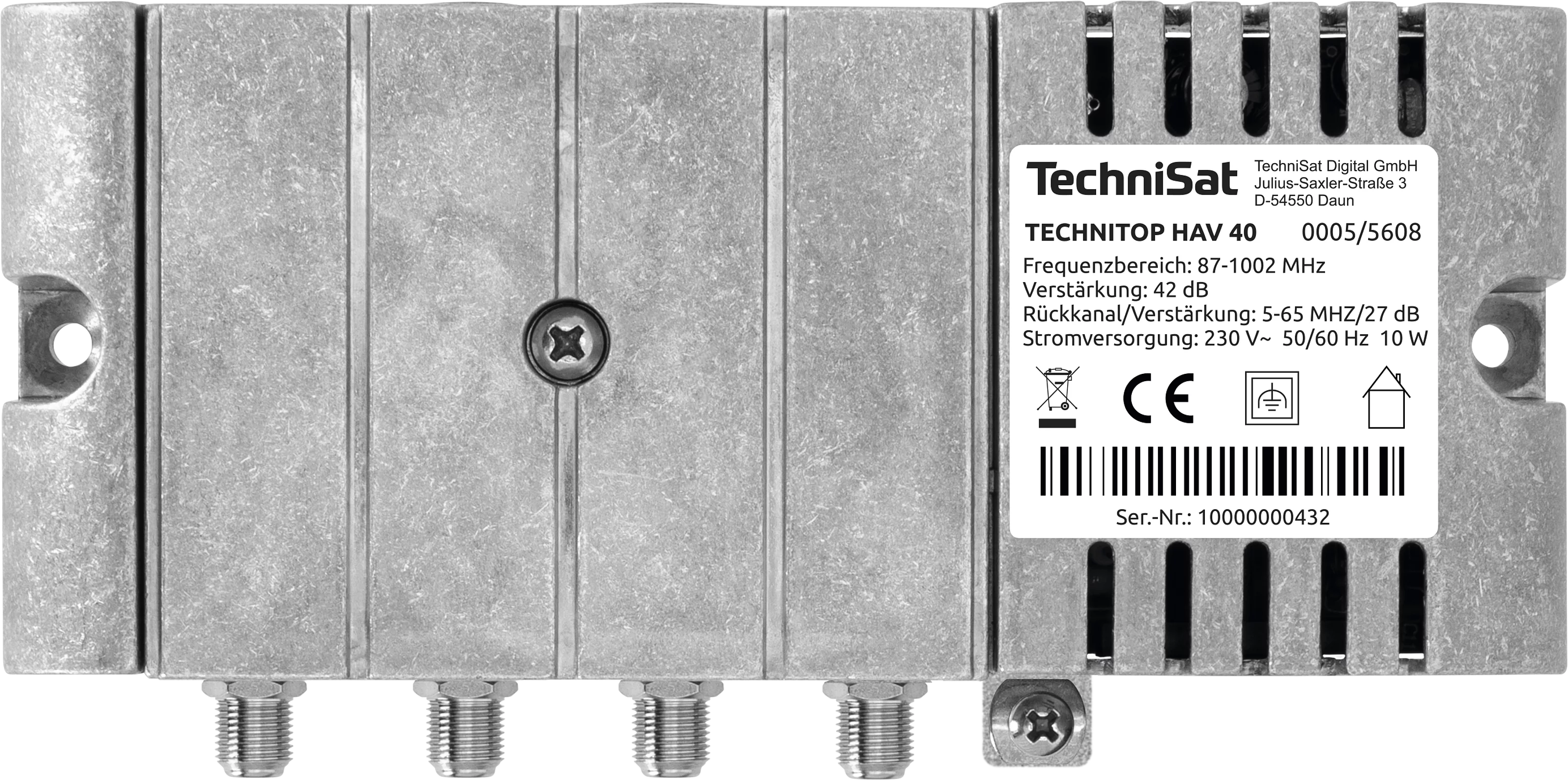

TECHNITOP HAV 40
BK-Hausanschlussverstärker mit 42 dB Verstärkung für den Frequenzbereich 87-1006 MHz und Rückkanal von 5-65 MHz.
| EAN | Farbe | Art.-Nr. | Gewicht (Karton) | Gewicht (Gerät) | Gerät (BxHxT) | Karton (BxHxT) |
|---|---|---|---|---|---|---|
| 4019588556089 | silber | 0005/5608 | 780 g | 700 g | 18,5 x 9,1 x 4,7 cm | 20,5 x 5,8 x 15 cm |
| Top-Ausstattung |
|---|
|
| Umgebungsbedingungen Betrieb |
|---|
| Umgebungstemperatur: 10 ... 75 °C |
| Temperatur: -20 ... 50 °C |
| IP-Klasse: 20 |
| Ausgangspegel |
|---|
| IMA Standard VHF: 111 dB |
| IMA Standard UHF: 111 dB |
| IMA DIN 45004B VHF: 102 dB |
| IMA DIN 45004B UHF: 102 dB |
| Technische Daten |
|---|
| Frequenzbereich: 87 ... 1.006 MHz |
| Ausgangspegel: 114 dBµV (CTB, CSO EN60728-3) |
| Dämpfungssteller Interstage: 10 dB schaltbar |
| Frequenzbereich Rückweg: 5 ... 65 MHz |
| Verstärkung: 42 dB |
| Rauschmaß: ≤ 6 dB |
| Schirmungsmaß: ≥ 80 dB EN 50083-2 (Klasse A) |
| Messpunkte Ausgang + Eingang: -20 dB (± 2,5) |
| Anschluss-Typ: F-Buchsen |
| Impedanz: 75 Ω |
| Rückflussdämpfung: ≥ 14 dB (-1,5 dB/Okt.) |
| Regelbereich |
|---|
| Dämpfungssteller: 18 dB |
| Entzerrer: 18 dB |
| Strombedarf |
|---|
| Betriebsspannung: 230 V |
| Leistungsaufnahme: 4 W |
| Stromversorgung |
|---|
| Frequenz: 50 / 60 Hz |
| Nennspannung: 230 V ~ |
| Nennleistung: 10 W |
| Lieferumfang |
|---|
| TECHNITOP HAV 40, Netzanschlusskabel, Installationshinweise |
