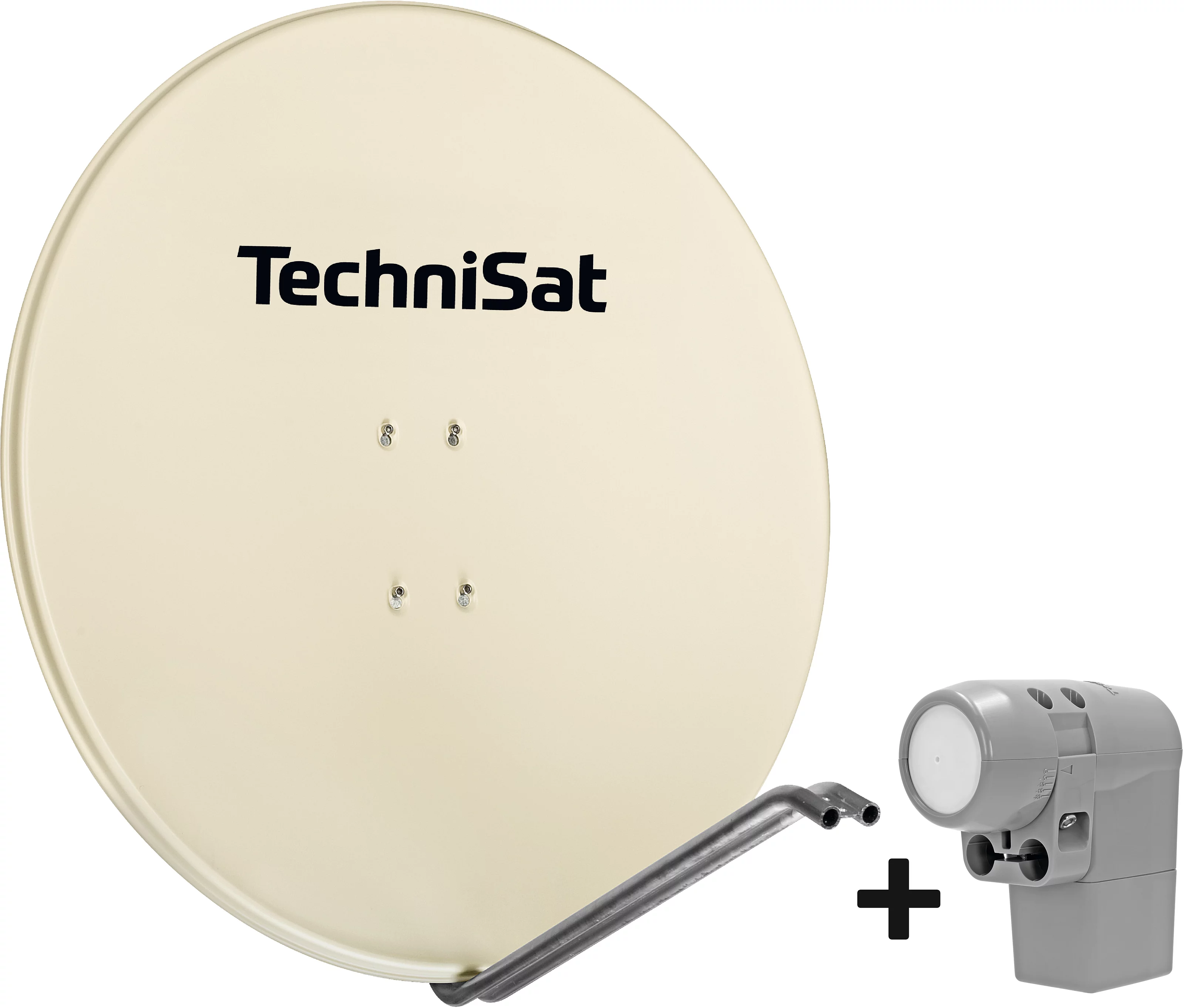

SATMAN 850 PLUS mit UNYSAT-Quattro-LNB
85 cm DigitalSat-Antenne aus Aluminium mit komplett vormontierter AZ/EL-Halterung
| EAN |
Farbe |
Art.-Nr. |
Gerät (BxHxT) |
Karton (BxHxT) |
| 4019588489882 |
Ziegelrot |
6485/9880 |
89 x 85 x 7,5 cm |
92,75 x 88 x 23,5 cm |
| 4019588289888 |
Tannengrün |
6285/9880 |
89 x 85 x 7,5 cm |
92,75 x 88 x 23,5 cm |
| 4019588589889 |
Gelb mit Smiley |
6585/9880 |
89 x 85 x 7,5 cm |
92,75 x 88 x 23,5 cm |
| 4019588789883 |
Polarweiß |
6785/9880 |
89 x 85 x 7,5 cm |
92,75 x 88 x 23,5 cm |
| 4019588089884 |
Beige |
6085/9880 |
89 x 85 x 7,5 cm |
92,75 x 88 x 23,5 cm |
| 4019588389885 |
Schiefergrau |
6385/9880 |
89 x 85 x 7,5 cm |
92,75 x 88 x 23,5 cm |
| Top-Ausstattung |
- 85 cm Spiegel aus erstklassigem Aluminium (beidseitig pulverbeschichtet)
- Für Multischalterverteilung
- 1 Orbitposition (z. B. Astra 19,2° Ost)
- Optimal für Wand- und Dachmontage
- LNB mit Wetterschutzgehäuse
|
| Umgebungsbedingungen Betrieb |
| Umgebungstemperatur: -40 ... 70 °C |
| Luftfeuchtigkeit: 10 ... 95 % |
| Lokal Oscillator |
| Low-Band: 9,75 GHz |
| High-Band: 10,6 GHz |
| Temperaturdrift: ± 2,5 MHz |
| Phasenrauschen: -85 dB Carrier/Hz @10kHz |
| Genauigkeit: ± 1 MHz |
| LNB-Steuerung |
| Vertikal: 11,5 - 14,5 V |
| Horizontal: 16 - 19 V |
| Allgemeine Merkmale |
| Material: Aluminium |
| Materialstärke: 1,6 mm |
| Beschichtung: beidseitig pulverbeschichtet |
| Ausgangsfrequenzbereich |
| Low-Band: 950 ... 1.950 MHz |
| High-Band: 1.100 ... 2.150 MHz |
| Eingangsfrequenzbereich |
| Low-Band: 10,7 ... 11,7 GHz |
| High-Band: 11,7 ... 12,75 GHz |
| Geeignet für |
| Anzahl Teilnehmer: 4 |
| Anzahl Orbitpositionen: 1 |
| Technische Daten |
| Nennmaß: 0,85 m |
| F/D: 0,67 |
| G/T: 17,2 dBk |
| Offsetwinkel: 21 ° |
| Gewinn: 38,2 dBi @11,3 GHz |
| Mast Ø: 65 mm max. |
| Feedaufnahme: für UNYSAT-Universal-LNB |
| Rauschmaß |
| Unterer Frequenzbereich: 0,6 dB max. |
| Oberer Frequenzbereich: 0,6 dB max. |
| Rauschmaß: typ. 0,75 dB |
| Stromversorgung |
| LNB-Spannungsversorgung: 11,5 ... 19 V |
| Stromverbrauch: 200 mA |
| Lieferumfang |
| DigitalSat-Antenne SATMAN 850, AZ/EL-Halterung, LNB im Wetterschutzgehäuse, Schrauben, Montageanleitung |
