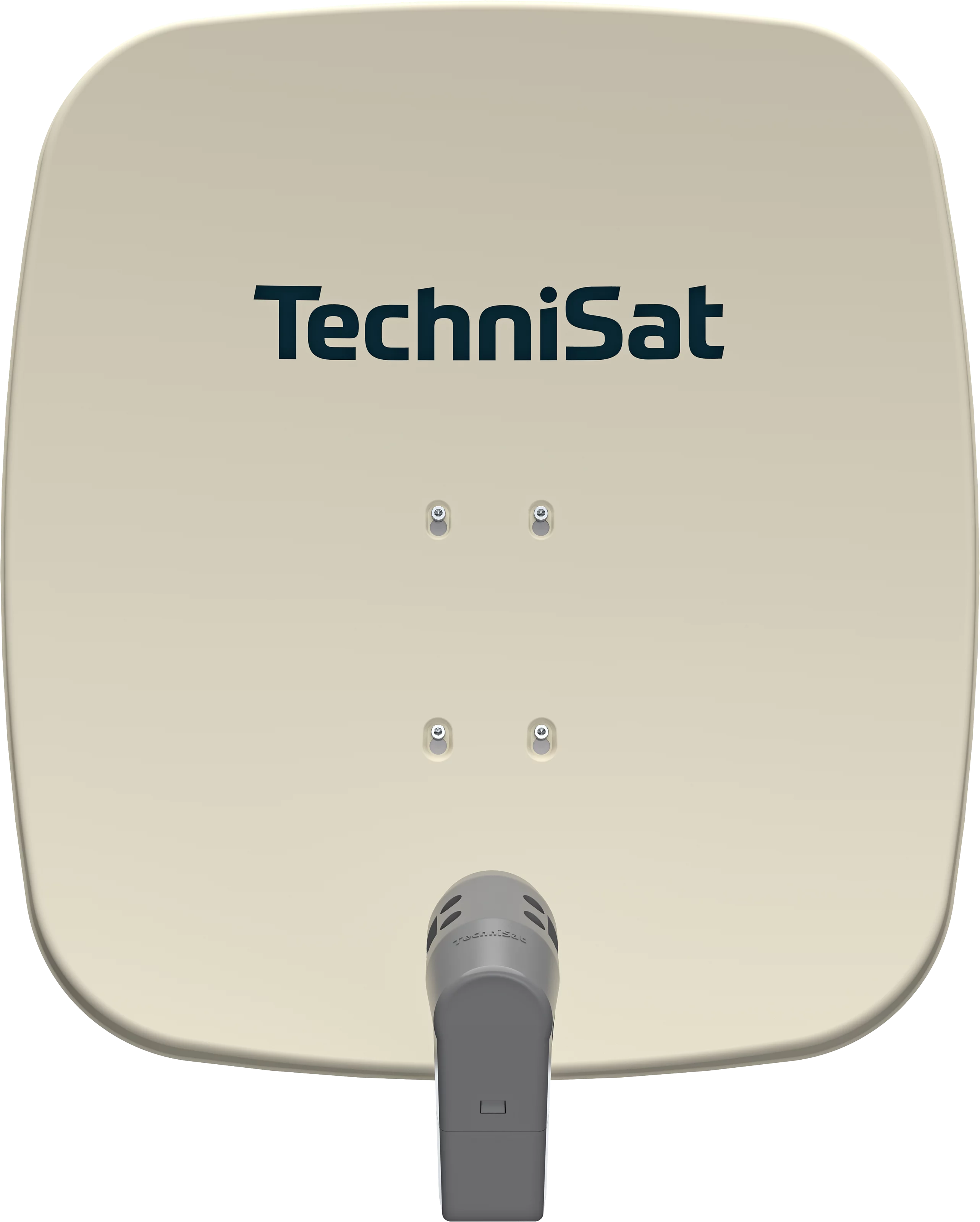

SATMAN 65 PLUS mit UNYSAT-Quattro-LNB
65 cm DigitalSat-Antenne aus Aluminium mit komplett vormontierter AZ/EL-Halterung
| EAN |
Farbe |
Art.-Nr. |
Gerät (BxHxT) |
Karton (BxHxT) |
| 4019588369887 |
Schiefergrau |
2365/9880 |
68 x 76 x 5,8 cm |
69,2 x 77,8 x 19,5 cm |
| 4019588469884 |
Ziegelrot |
2465/9880 |
68 x 76 x 5,8 cm |
69,2 x 77,8 x 19,5 cm |
| 4019588569881 |
Gelb mit Smiley |
2565/9880 |
68 x 76 x 5,8 cm |
69,2 x 77,8 x 19,5 cm |
| 4019588069886 |
Beige |
2065/9880 |
68 x 76 x 5,8 cm |
69,2 x 77,8 x 19,5 cm |
| 4019588679887 |
Polarweiß |
2765/9880 |
68 x 76 x 5,8 cm |
69,2 x 77,8 x 19,5 cm |
| Top-Ausstattung |
- 65 cm Spiegel aus erstklassigem Aluminium (beidseitig pulverbeschichtet)
- Für Multischalterverteilung
- 1 Orbitposition (z. B. Astra 19,2° Ost)
- Optimal für Wand- und Dachmontage
- LNB mit Wetterschutzgehäuse
|
| Umgebungsbedingungen Betrieb |
| Umgebungstemperatur: -40 ... 70 °C |
| Luftfeuchtigkeit: 10 ... 95 % |
| Lokal Oscillator |
| Low-Band: 9,75 GHz |
| High-Band: 10,6 GHz |
| Genauigkeit: ± 1 MHz |
| Phasenrauschen: -85 dB Carrier/Hz @10kHz |
| Temperaturdrift: ± 2,5 MHz |
| LNB-Steuerung |
| Vertikal: 11,5 - 14,5 V |
| Horizontal: 16 - 19 V |
| Allgemeine Merkmale |
| Material: Aluminium |
| Materialstärke: 1,5 mm |
| Beschichtung: Beidseitig pulverbeschichtet |
| Ausgangsfrequenzbereich |
| Low-Band: 950 ... 1.950 MHz |
| High-Band: 1.100 ... 2.150 MHz |
| Eingangsfrequenzbereich |
| Low-Band: 10,7 ... 11,7 GHz |
| High-Band: 11,7 ... 12,75 GHz |
| Geeignet für |
| Anzahl Orbitpositionen: 1 |
| Technische Daten |
| Ausgänge: 4 |
| Impedanz: 75 Ω |
| Anschluss-Typ: F-Buchse |
| Verstärkung: 60 ... 67 dB |
| Skew: -20 ... 20 ° |
| Nennmaß: 0,65 m |
| F/D: 0,69 |
| G/T: 14,5 dBk |
| Offsetwinkel: 27 ° |
| Gewinn: 35,7 dBi @11,3 GHz |
| Mast Ø: 65 mm max. |
| Feedaufnahme: Für SATMAN |
| Rauschmaß |
| Unterer Frequenzbereich: 0,6 dB max. |
| Oberer Frequenzbereich: 0,6 dB max. |
| Rauschmaß: typ. 0,75 dB |
| Stromversorgung |
| LNB-Spannungsversorgung: 11,5 ... 19 V |
| Stromverbrauch: 200 mA |
| Lieferumfang |
| DigitalSat-Antenne SATMAN 65, AZ/EL-Halterung, UNYSAT LNB im Wetterschutzgehäuse, Schrauben, Montageanleitung |
