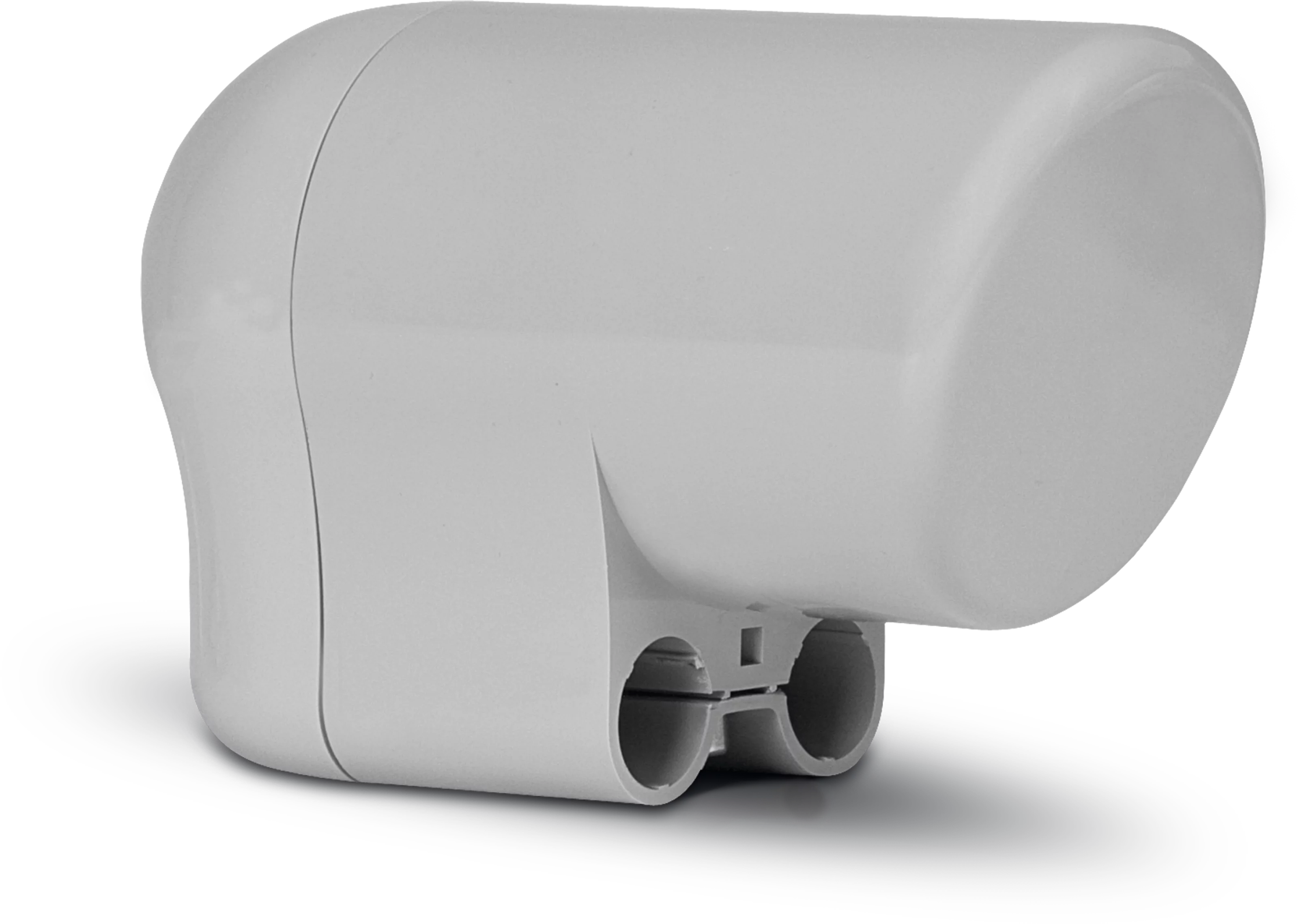

UNYSAT Universal-V/H-LNB
Digital-LNB für den Einteilnehmer-Empfang
| EAN |
Farbe |
Art.-Nr. |
Gewicht (Karton) |
Gewicht (Gerät) |
Gerät (BxHxT) |
Karton (BxHxT) |
| 4019588188006 |
grau |
0010/8800 |
300 g |
280 g |
7,5 x 13 x 14 cm |
10 x 8 x 15 cm |
| Top-Ausstattung |
- Spezielles Wetterschutzgehäuse für die hervorragende Empfangselektronik
- Passend für alle TechniSat SATMAN Spiegel
- Einfache und schnelle Montage ohne Halteschelle
|
| Umgebungsbedingungen Betrieb |
| Umgebungstemperatur: -40 ... 70 °C |
| Luftfeuchtigkeit: 10 ... 95 % |
| Lokal Oscillator |
| Low-Band: 9,75 GHz |
| High-Band: 10,6 GHz |
| Genauigkeit: ± 1 MHz |
| Temperaturdrift: ± 0,5 MHz |
| Phasenrauschen: -75 dB Carrier/Hz @10kHz |
| LNB-Steuerung |
| Bandumschaltung: 22 kHz |
| Vertikal: 10,5 ... 14 V |
| Horizontal: 16 ... 23 V |
| Ausgangsfrequenzbereich |
| Low-Band: 950 ... 1.950 MHz |
| High-Band: 1.100 ... 2.150 MHz |
| Eingangsfrequenzbereich |
| Low-Band: 10,7 ... 11,7 GHz |
| High-Band: 11,7 ... 12,75 GHz |
| Geeignet für |
| Anzahl Teilnehmer: 2 |
| Anzahl Orbitpositionen: 1 |
| Technische Daten |
| Ausgänge: 1 |
| Skew: -20 ... 20 ° |
| Verstärkung: 58 ... 64 dB |
| Impedanz: 75 Ω |
| Feedaufnahme: Für SATMAN |
| Anschluss-Typ: F-Buchse |
| Rauschmaß |
| Rauschmaß: typ. 0,1 dB |
| Stromversorgung |
| Stromverbrauch: max. 140 mA |
| Lieferumfang |
| UNYSAT Universal-V/H-LNB, Montageanleitung |
