Datenblatt als PDF downloaden

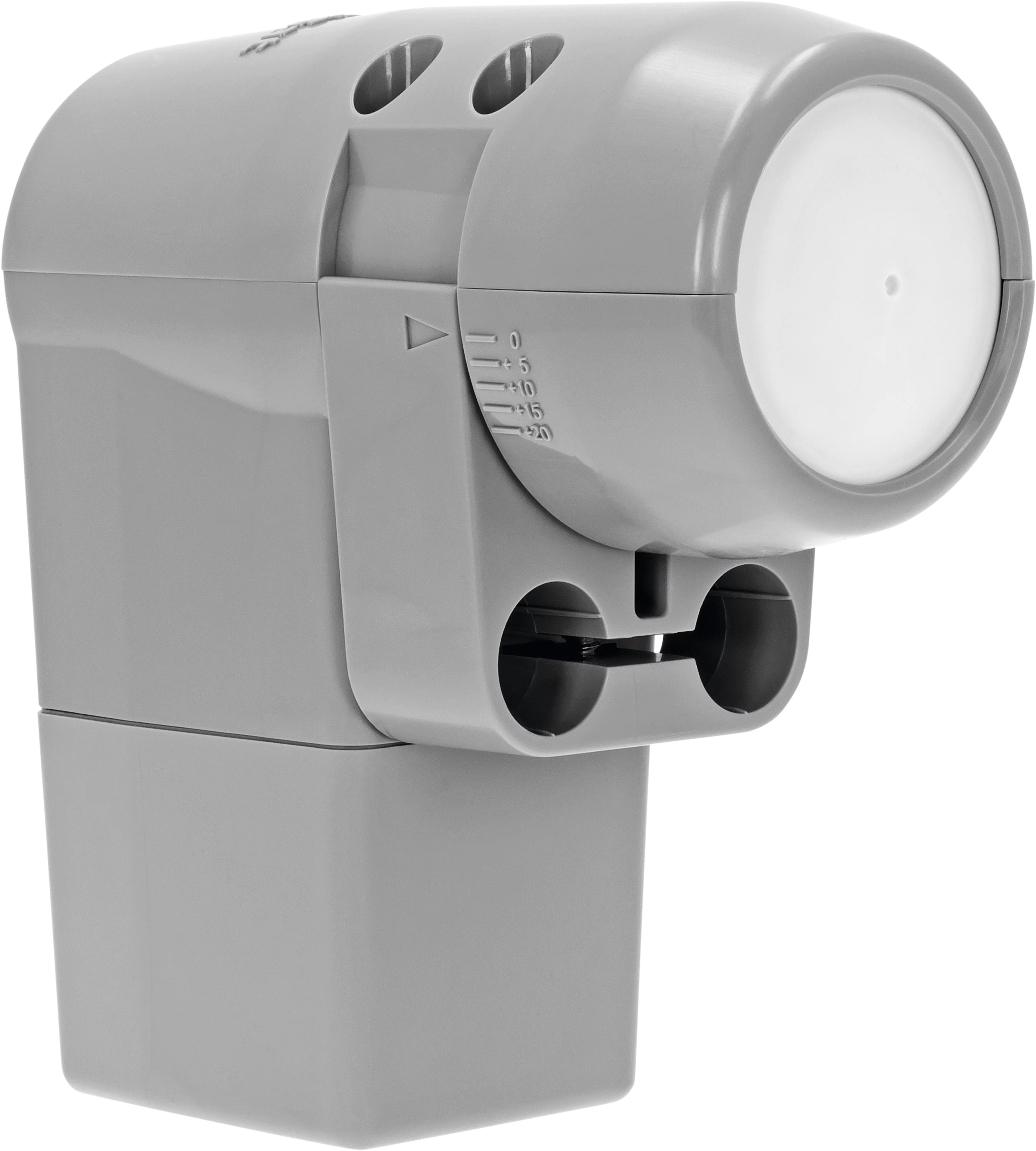

UNYSAT Universal-Octo-LNB
Digital-LNB mit 8 Legacy-Ausgängen
| Farbe |
EAN |
Art.-Nr. |
Gewicht (Karton) |
Gewicht (Gerät) |
Gerät (BxHxT) |
Karton (BxHxT) |
| grau |
4019588109889 |
0010/8988 |
486 g |
432 g |
13,5 x 14,5 x 6 cm |
15 x 17 x 7,5 cm |
| Top-Ausstattung |
- Spezielles Wetterschutzgehäuse für die hervorragende Empfangselektronik
- Passend für alle TechniSat SATMAN Spiegel
- Einfache und schnelle Montage ohne Halteschelle
|
| Umgebungsbedingungen Betrieb |
| Umgebungstemperatur: -40 ... 70 °C |
| Luftfeuchtigkeit: 10 ... 95 % |
| Lokal Oscillator |
| Low-Band: 9,75 GHz |
| High-Band: 10,6 GHz |
| Genauigkeit: ± 1 MHz |
| Temperaturdrift: ± 2,5 MHz |
| Phasenrauschen: -83 dB Carrier/Hz @10kHz |
| LNB-Steuerung |
| Bandumschaltung: 22 kHz |
| Vertikal: 11,5 ... 14,5 V |
| Horizontal: 16 ... 19 V |
| Ausgangsfrequenzbereich |
| Low-Band: 950 ... 1.950 MHz |
| High-Band: 1.100 ... 2.150 MHz |
| Eingangsfrequenzbereich |
| Low-Band: 10,7 ... 11,7 GHz |
| High-Band: 11,7 ... 12,75 GHz |
| Geeignet für |
| Anzahl Teilnehmer: 8 |
| Anzahl Orbitpositionen: 1 |
| Technische Daten |
| Ausgänge: 8 |
| Feedaufnahme: Für SATMAN |
| Skew: -20 ... 20 ° |
| Verstärkung: 58 ... 65 dB |
| Anschluss-Typ: F-Buchse |
| Impedanz: 75 Ω |
| Rauschmaß |
| Rauschmaß: typ. 1 dB |
| Stromversorgung |
| Stromverbrauch: 210 mA |
| Lieferumfang |
| UNYSAT Universal-Octo-LNB |
