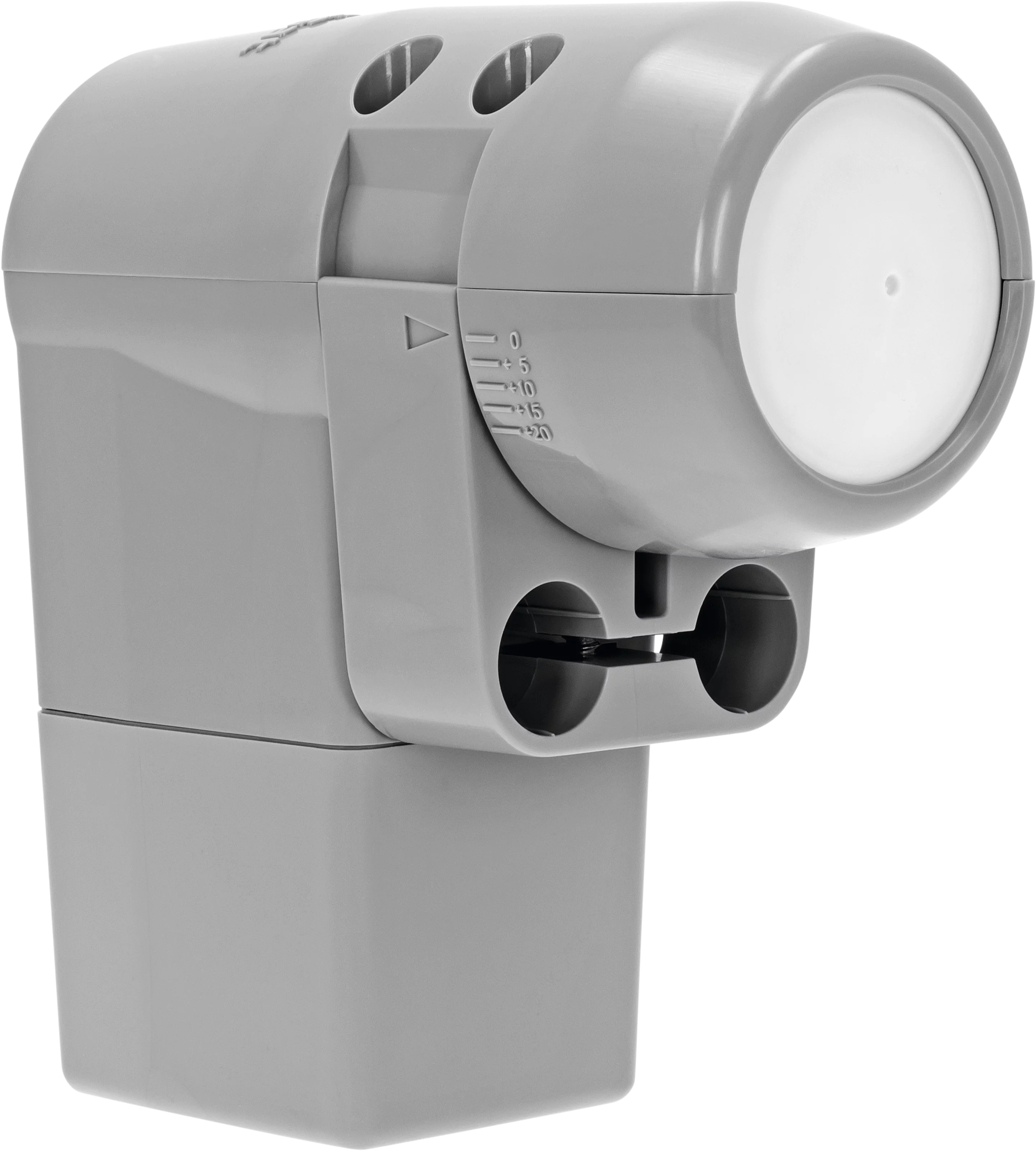

UNYSAT Universal-Quattro-LNB

UNYSAT Universal-Quattro-LNB

Digital-LNB für Multischalterverteilung

Farbe	EAN	Art.-Nr.	Gewicht (Karton)	Gewicht (Gerät)	Gerät (BxHxT)	Karton (BxHxT)
grau	4019588108806	0010/8880	420 g	420 g	13,5 x 14,5 x 6 cm	15 x 17 x 7,5 cm

Top-Ausstattung

Das UNYSAT Universal-Quattro-LNB passt auf AZ/EL-Halter der SATMAN Antennenschüsseln und dient der Umsetzung von TV-, Radio- und Multimediaangeboten, die über Satellit ausgestrahlt werden

Sat-Empfang für Viele: Das Quattro-LNB kann nur in Verbindung mit einem Multischalter viele Teilnehmer (Receiver/Fernseher) mit Sat-Signal versorgen, die in der Auswahl der Programme unabhängig sind

UV-beständiges, hagelfestes Gehäuse mit großzügiger Kreuzpolarisationseinstellung für bis zu 15 Grad, ausziehbare Abdeckung mit eingestanzten Polarisationsebenen zur Erleichterung bei der Montage

Einfache und schnelle Montage ohne Halteschelle, LNB mit neuster und modernster CHIP-Technologie für eine lange Lebensdauer, stabile Oszillatorfrequenzen und hohe Entkopplungen, LTE-Störsicher

Umgebungsbedingungen Betrieb
Umgebungstemperatur: -40 ... 70 °C
Luftfeuchtigkeit: 10 ... 95 %

Lokal Oscillator
Low-Band: 9,75 GHz
High-Band: 10,6 GHz
Genauigkeit: ± 1 MHz
Temperaturdrift: ± 2,5 MHz
Phasenrauschen: -85 dB Carrier/Hz @10kHz

LNB-Steuerung
Bandumschaltung: 22 kHz
Vertikal: 11,5 ... 14,5 V
Horizontal: 16 ... 19 V

Ausgangsfrequenzbereich
Low-Band: 950 ... 1.950 MHz
High-Band: 1.100 ... 2.150 MHz

Eingangsfrequenzbereich
Low-Band: 10,7 ... 11,7 GHz
High-Band: 11,7 ... 12,75 GHz

Geeignet für
Anzahl Orbitpositionen: 1

Technische Daten
Ausgänge: 4
Feedaufnahme: Für SATMAN
Skew: -20 ... 20 °
Anschluss-Typ: F-Buchse
Verstärkung: 60 ... 67 dB
Impedanz: 75 Ω

Rauschmaß
Rauschmaß: typ. 0,75 dB

Stromversorgung
LNB-Spannungsversorgung: 11,5 ... 19 V
Stromverbrauch: 200 mA

Lieferumfang
UNYSAT Universal-Quattro-LNB, Montageanleitung
