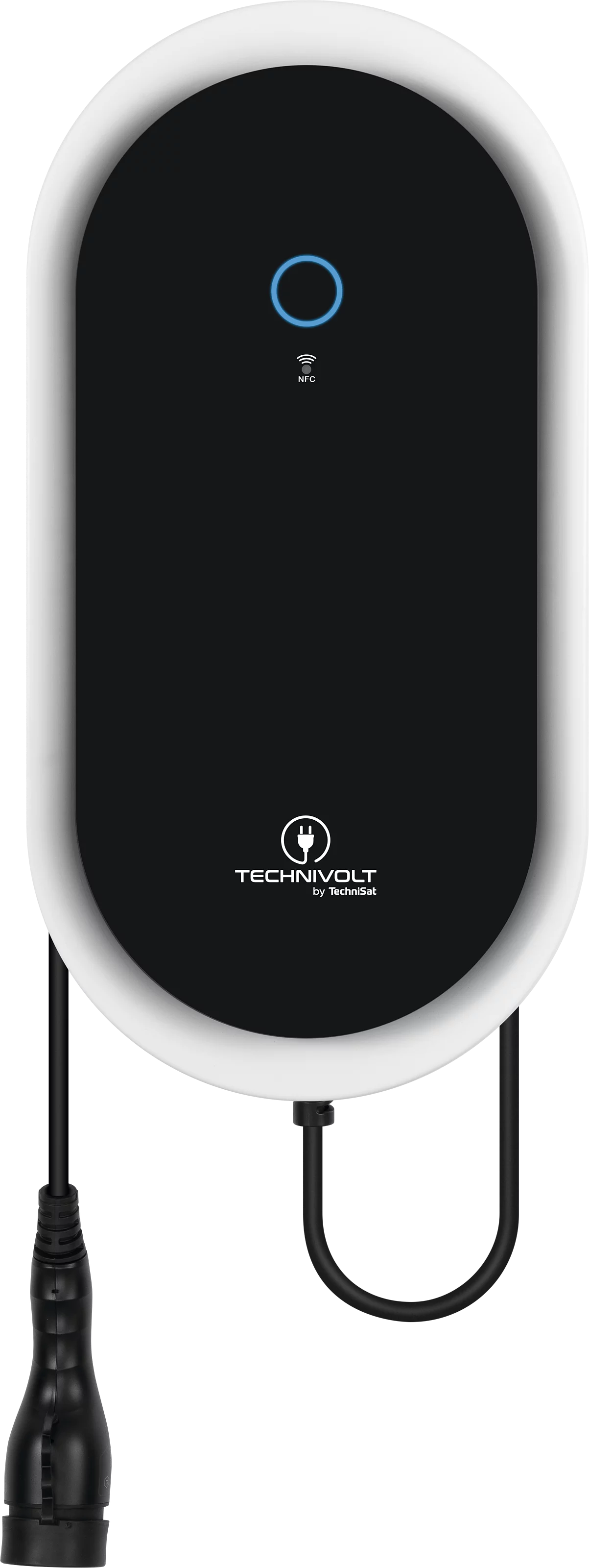

TECHNIVOLT 1100
11 kW Ladestation mit fest verbundenem Ladekabel nach IEC 62196-2 Typ 2
| Farbe | EAN | Kabellänge | Art.-Nr. | Gewicht (Karton) | Gewicht (Gerät) | Gerät (BxHxT) | Karton (BxHxT) |
|---|---|---|---|---|---|---|---|
| schwarz/weiß | 4019588063006 | 5 m | 0000/6300 | 10,43 kg | 8,06 kg | 34 x 11,2 x 66 cm | 48 x 22,2 x 71,3 cm |
| Top-Ausstattung |
|---|
|
| Ausgang/Fahrzeuganschluss |
|---|
| Ladebetriebsart: Mode 3, IEC61851-1 |
| Ladeanschluss: Fest verbundenes Ladekabel mit Typ 2 Stecker, IEC-62196-2 |
| Ausgangsspannung: 230 / 400 V |
| Ladestrom: 16 A |
| Ladeleistung: 11 kW/h |
| Umgebungsbedingungen Betrieb |
|---|
| Betriebshöhe: 2.000 Meter über Normalnull |
| Temperatur: -25 ... 55 °C (ohne direkte Sonneneinstrahlung) |
| IP-Klasse: 54 |
| Stoßfestigkeit: IK08 |
| Luftfeuchtigkeit: 5 ... 95 % (relativ, kein Tau) |
| Umgebungsbedingungen Lagerung |
|---|
| Temperatur: -30 ... 70 °C |
| Luftfeuchtigkeit: 5 ... 95 % (relativ, kein Tau) |
| Absicherung |
|---|
| DC-Fehlerstromerkennung: RCM intern, IΔn ≥ 6 mA |
| MCB im Eingang: Auslösecharakteristika C |
| RCCB im Eingang: 4P-20A-30mA, Typ A |
| RFID |
|---|
| Standard: ISO 14443A |
| Frequenz: 13,56 MHz |
| UID: 4-byte, 7-byte |
| Kartentyp: MIFARE Classic 1k |
| Authorisierung |
|---|
| RFID: Ja |
| Mechanische Eigenschaften |
|---|
| Durchführung für Netzzuleitung: M32, für Kabel Ø 15-21 mm |
| Durchführung für Datenkabel: M25, für Kabel Ø 4-9 mm |
| Gehäusematerial: Kunststoff, flammfest |
| Lastmanagement |
|---|
| Dynamisch: Ja |
| Schieflastvermeidung: Ja |
| Zeitabhängig: Ja |
| Statisch: Ja |
| Kommunikation |
|---|
| Fahrzeugkommunikation: PLC, ISO 15118 Plug-&-Charge |
| Internet/Netzwerk: Ethernet, WLAN |
| Ladepunkt <> Backend: OCPP Version 1.5, 1.6 |
| Benutzerberechtigung: RFID |
| Modbus: Ja (TCP) |
| SMA SEMP: Ja |
| EEBUS: Ja |
| Netzwerk & Kommunikation |
|---|
| TCP/IP: Ja |
| DHCP: Ja |
| 100Base-T: Ja |
| HTTP: Ja |
| WLAN |
|---|
| IEEE 802.11g: Ja |
| IEEE 802.11n: Ja |
| IEEE 802.11b: Ja |
| WPA2: Ja |
| 2,4 GHz: Ja |
| Stromversorgung |
|---|
| Nennstrom: 16 A |
| Nennspannung: 230 / 400 V |
| Stromart: AC |
| Leistungsaufnahme Standby: typ. 3,7 W |
| Nennfrequenz: 50 Hz |
| Netzzuleitung: max. 10 mm² Ø 15-21 mm |
| Lieferumfang |
|---|
| Ladestation TECHNIVOLT 1100, Frontglasscheibe, Montageanleitung, Bedienungsanleitung, Montageschablone, Befestigungsset (4x Fischer SXRL 8 x 60 FUS A4), Winkelschlüssel (Torx-TR 20), Sicherungsschraube für Glasscheibe (Torx-TR 20 M4), 2x Benutzer RFID-Karte |
