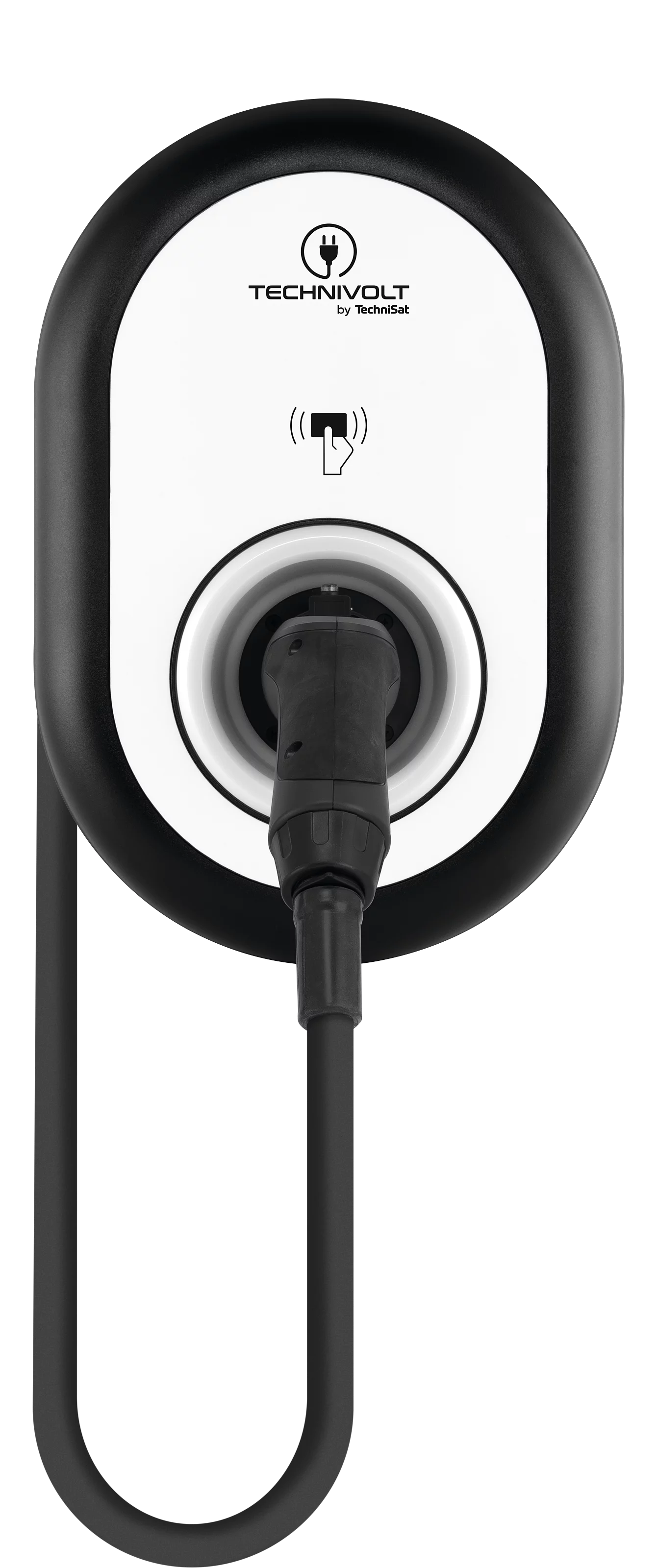

TECHNIVOLT 101

TECHNIVOLT 101

11 kW Ladestation mit fest verbundenem Ladekabel nach IEC 62196-2 Typ 2

Farbe	EAN	Art.-Nr.	Gewicht (Karton)	Gewicht (Gerät)	Gerät (BxHxT)	Karton (BxHxT)
schwarz	4019588064010	0000/6401	8,5 kg	6,4 kg	31,5 x 46 x 13,5 cm	39,8 x 52 x 32,4 cm

Top-Ausstattung

Für privates Laden zuhause: TECHNIVOLT macht schnelles und sicheres Laden zu Hause möglich mit zahlreichen Vorteilen

Typ 2 Ladestecker: TECHNIVOLT nutzt den in Europa weit verbreiteten Typ 2 Ladestecker, der mittlerweile als Standard gilt mit 11kW für extra schnelles Aufladen des Autos - inklusive fest verbundenem Ladekabel

Geschützt durch RFID-Karte: Ein Zugriffsschutz ist sinnvoll, um Unbefugte am Laden zu hindern. Eine Nutzung ist nur mit registrierten Nutzerkarten möglich (2 im Lieferumfang enthalten)

Vielfältige Montagemöglichkeiten: Die TECHNIVOLT 100 kann unter dem Carport, in der Garage oder Tiefgarage und in der Einfahrt installiert werden. Alternativ ist eine Montage an einer Standsäule (optional erhältlich) ebenfalls möglich

Ausgang/Fahrzeuganschluss
Ladebetriebsart: Mode 3, IEC61851-1
Ladeanschluss: Fest verbundenes Ladekabel 5m mit Typ 2 Stecker, IEC-62196-2
Ausgangsspannung: 230 / 400 V
Ladestrom: 16 A
Ladeleistung: 11 kW/h

Umgebungsbedingungen Betrieb
Betriebshöhe: 4.000 Meter über Normalnull
Stoßfestigkeit: IK10
Temperatur: -35 ... 55 °C (ohne direkte Sonneneinstrahlung)
Luftfeuchtigkeit: 5 ... 95 % (relativ, kein Tau)
IP-Klasse: 54

Umgebungsbedingungen Lagerung
Luftfeuchtigkeit: 5 ... 95 % (relativ, kein Tau)
Temperatur: -40 ... 80 °C

Mechanische Eigenschaften
Durchführung für Netzzuleitung: M32, für Kabel Ø 15-21 mm
Durchführung für Datenkabel: M20, für 2 Kabel
Gehäusematerial: Kunststoff, flammfest

Absicherung
DC-Fehlerstromerkennung: RCM intern, IΔn ≥ 6 mA
MCB im Eingang: Auslösecharakteristika C
RCCB im Eingang: 4P-20A-30mA, Typ A

RFID
Frequenz: 13,56 MHz
Standard: ISO 14443A
UID: 4-byte
Kartentyp: MIFARE Classic 1k

Authorisierung
RFID: Ja

Kommunikation
Benutzerberechtigung: RFID
Modbus: Ja (RS485)

Stromversorgung
Nennstrom: 16 A 3-phasig
Nennspannung: 230 / 400 V
Netzzuleitung: max. 10 mm² Ø 15-21 mm
Leistungsaufnahme Standby: 3,5 W
Stromart: AC
Nennfrequenz: 50 Hz

Lieferumfang
Ladestation TECHNIVOLT 101, Montageanleitung, Bedienungsanleitung, Montageschablone, Montagzubehör, 1x Master RFID-Karte, 2x Benutzer RFID-Karte
