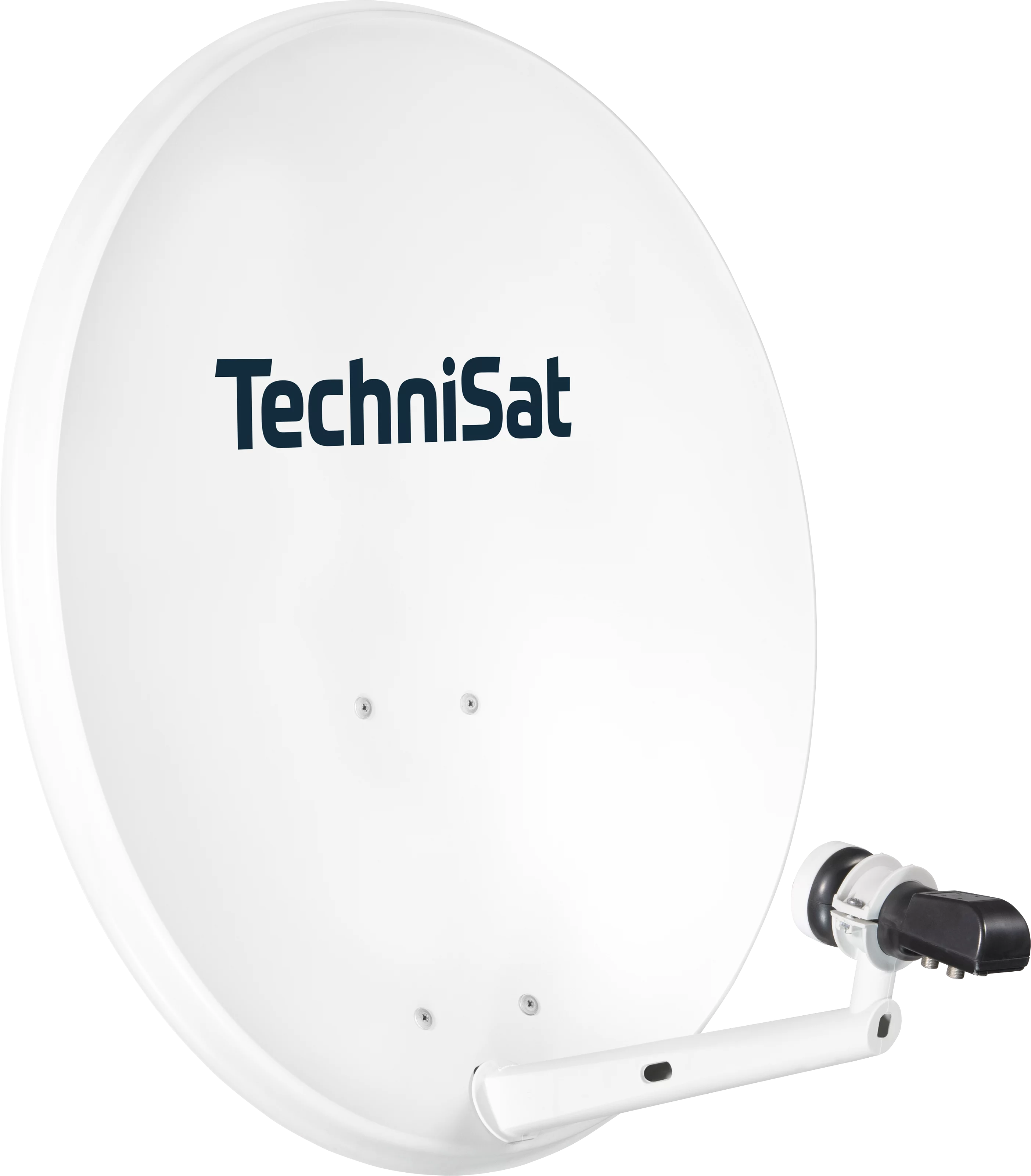

TECHNITENNE 70 mit Quattro-Switch-LNB
70 cm DigitalSat-Antenne aus Stahl
| Farbe |
EAN |
Art.-Nr. |
| anthrazit |
4019588378988 |
1370/8980 |
| lichtgrau |
4019588708983 |
1070/8980 |
| Top-Ausstattung |
- Leistungsstark: Digitale 70 cm Sat-Antenne mit 40 mm Quattro-Switch LNB zum einfachen Anschluss von bis zu vier Receiver oder Fernseher für optimalen Sat-Empfang mit riesiger Programmvielfalt
|
| Lokal Oscillator |
| Low-Band: 9,75 GHz |
| High-Band: 10,6 GHz |
| Genauigkeit: ± 1 MHz |
| Temperaturdrift: ± 1 MHz |
| Phasenrauschen: -80 dB Carrier/Hz @10kHz |
| LNB-Steuerung |
| Vertikal: 10,5 ... 14 V |
| Horizontal: 16 ... 19,5 V |
| Bandumschaltung: 22 kHz |
| Allgemeine Merkmale |
| Material: Stahl |
| Materialstärke: 0,5 mm |
| Beschichtung: lackiert |
| Ausgangsfrequenzbereich |
| Low-Band: 950 ... 1.950 MHz |
| High-Band: 1.100 ... 2.150 MHz |
| Eingangsfrequenzbereich |
| Low-Band: 10,7 ... 11,7 GHz |
| High-Band: 11,7 ... 12,75 GHz |
| Geeignet für |
| Anzahl Orbitpositionen: 1 |
| Anzahl Teilnehmer: 4 |
| Technische Daten |
| Nennmaß: 0,63 m |
| F/D: 0,49 |
| G/T: 14,7 dBk |
| Gewinn: 36,5 dBi @12,75GHz |
| Offsetwinkel: 27,77 ° |
| Mast Ø: 32 ... 50 mm |
| Feedaufnahme: 40 mm |
| Ausgänge: 4 |
| Anschluss-Typ: F-Buchse |
| Impedanz: 75 Ω |
| Verstärkung: 55 ... 67 dB (LNB) |
| Lieferumfang |
| TECHNITENNE 70, Universal-Quattro-Switch-LNB, Montageanleitung |
