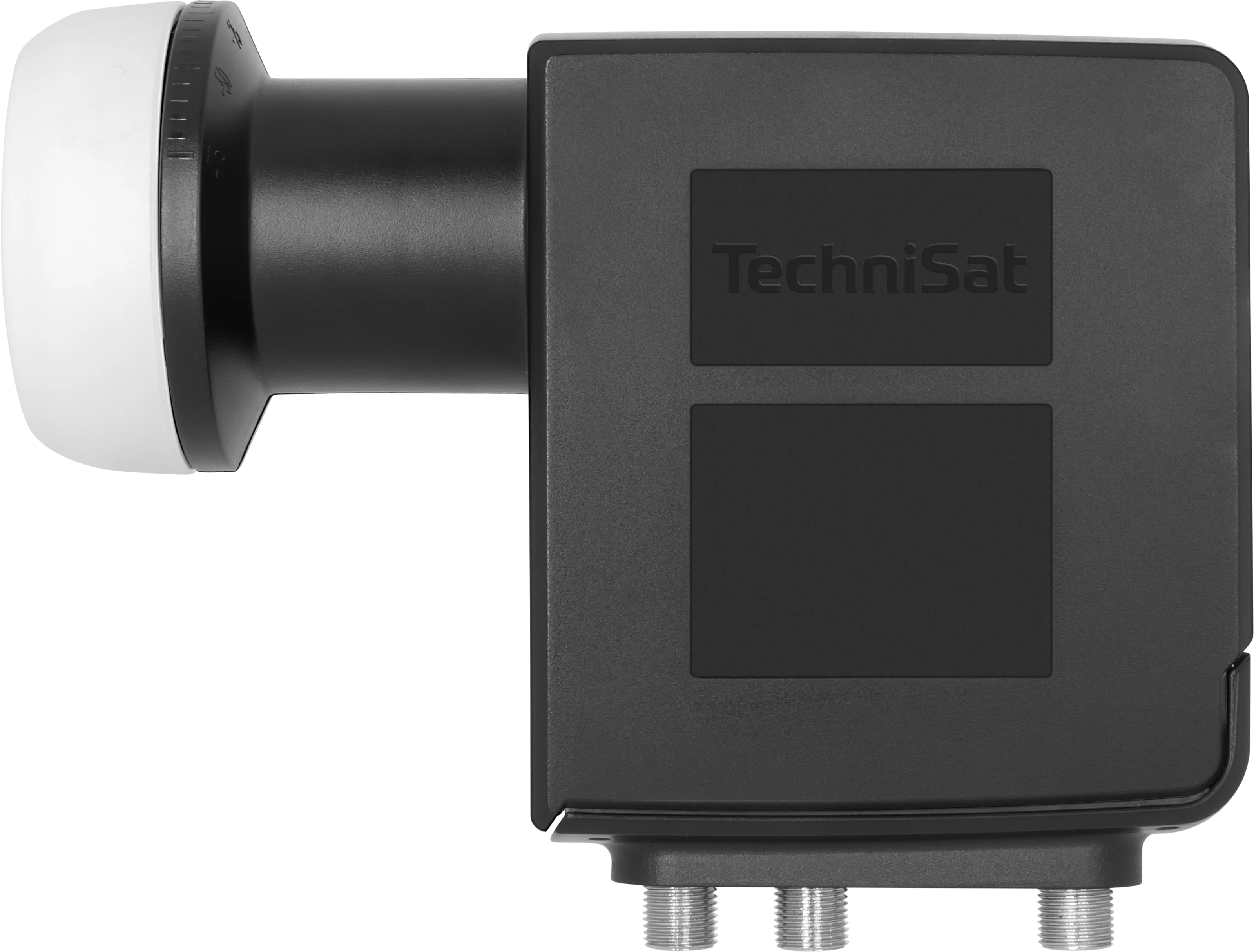

Universal-SCR 8+2 LNB
Einkabel-LNB mit 2 Legacy-Ausgängen
| Farbe | EAN | Art.-Nr. | Gewicht (Karton) | Gewicht (Gerät) | Gerät (BxHxT) | Karton (BxHxT) |
|---|---|---|---|---|---|---|
| schwarz | 4019588083127 | 0000/8312 | 334 g | 254 g | 5,8 x 11,7 x 15 cm | 15,7 x 6,8 x 12,5 cm |
| Top-Ausstattung |
|---|
|
| Umgebungsbedingungen Betrieb |
|---|
| Umgebungstemperatur: -40 ... 60 °C |
| Luftfeuchtigkeit: 10 ... 95 % |
| Lokal Oscillator |
|---|
| Genauigkeit: ± 0,4 MHz |
| Temperaturdrift: ± 1 MHz |
| Phasenrauschen: -80 dB Carrier/Hz @10kHz |
| High-Band: 10,6 GHz |
| Low-Band: 9,75 GHz |
| LNB-Steuerung |
|---|
| Vertikal: 11 ... 14 V |
| Horizontal: 16 ... 20 V |
| Bandumschaltung: 22 kHz |
| Ausgangsfrequenzbereich |
|---|
| Low-Band: 950 ... 1.950 MHz |
| High-Band: 1.100 ... 2.150 MHz |
| Eingangsfrequenzbereich |
|---|
| Low-Band: 10,7 ... 11,7 GHz |
| High-Band: 11,7 ... 12,75 GHz |
| Einkabelausgang |
|---|
| Ausgangsfrequenzbereich: 950 ... 2.150 MHz |
| Anzahl der Ausgangskanäle: 8 |
| Frequenz der Ausgangskanäle: 1284, 1400, 1516, 1632, 1748, 1864, 1980, 2096 MHz |
| Geeignet für |
|---|
| Anzahl Orbitpositionen: 1 |
| Anzahl Teilnehmer: 10 |
| Technische Daten |
|---|
| Ausgänge: 3 ; 1x SCR, 2x Legacy |
| Verstärkung: ≥ 55 dB |
| Feedaufnahme: 40 mm |
| Anschluss-Typ: F-Buchse |
| Impedanz: 75 Ω |
| Rauschmaß |
|---|
| Rauschmaß: typ. 1 dB |
| Stromversorgung |
|---|
| Stromverbrauch: max. 400 mA alle SCR-Nutzer "An" |
| Lieferumfang |
|---|
| Universal-SCR 8+2 LNB |
