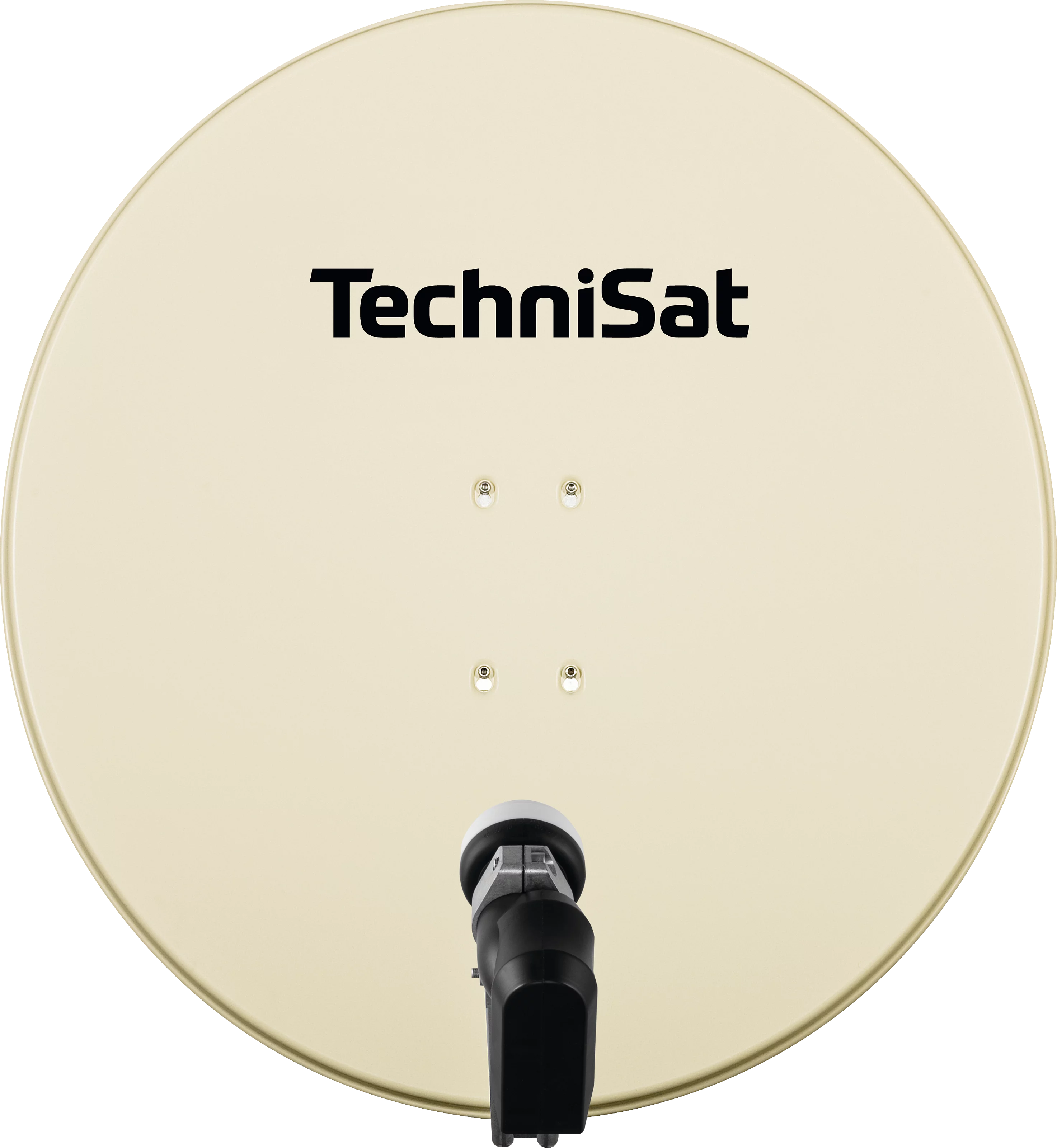

SATMAN 850 PLUS mit 40 mm Quattro-LNB
85 cm DigitalSat-Antenne aus Aluminium mit komplett vormontierter AZ/EL-Halterung, inkl. 40-mm-Adapter und LNB
| EAN |
Farbe |
Art.-Nr. |
Gewicht (Karton) |
Gewicht (Gerät) |
Gerät (BxHxT) |
Karton (BxHxT) |
| 4019588385405 |
Schiefergrau |
1385/4880 |
8,8 kg |
5,2 kg |
85 x 87 cm |
88 x 95 x 24 cm |
| 4019588748804 |
Polarweiß |
1785/4880 |
8,8 kg |
5,2 kg |
89 x 85 x 7,5 cm |
92,75 x 88 x 23,5 cm |
| 4019588085404 |
Beige |
1085/4880 |
8,8 kg |
5,2 kg |
85 x 87 cm |
88 x 95 x 24 cm |
| 4019588485402 |
Ziegelrot |
1485/4880 |
8,8 kg |
5,2 kg |
85 x 87 cm |
88 x 95 x 24 cm |
| 4019588584808 |
Gelb mit Smiley |
1585/4880 |
|
|
|
|
| 4019588285408 |
Tannengrün |
1285/4880 |
8,8 kg |
5,2 kg |
85 x 87 cm |
88 x 95 x 24 cm |
| Top-Ausstattung |
- 85 cm Spiegel aus erstklassigem Aluminium (beidseitig pulverbeschichtet)
- Ausgelegt für viele Teilnehmer, Verteilung erfolgt durch Multischalter oder TECHNIROUTER
- 1 Orbitposition (z. B. Astra 19,2° Ost)
- Optimal für Wand- und Dachmontage
|
| Lokal Oscillator |
| Low-Band: 9,75 GHz |
| High-Band: 10,7 GHz |
| LNB-Steuerung |
| Vertikal: 11,5 - 14,5 V |
| Horizontal: 16 - 19 V |
| Allgemeine Merkmale |
| Material: Aluminium |
| Materialstärke: 1,6 mm |
| Beschichtung: Beidseitig pulverbeschichtet |
| Ausgangsfrequenzbereich |
| Low-Band: 950 ... 1.950 MHz |
| High-Band: 1.100 ... 2.150 MHz |
| Eingangsfrequenzbereich |
| Low-Band: 10,7 ... 11,7 GHz |
| High-Band: 11,7 ... 12,75 GHz |
| Geeignet für |
| Anzahl Orbitpositionen: 1 |
| Technische Daten |
| Nennmaß: 0,85 m |
| F/D: 0,67 |
| G/T: 17,2 dBk |
| Offsetwinkel: 21 ° |
| Gewinn: 38,2 dBi @11,3 GHz |
| Mast Ø: 65 mm |
| Feedaufnahme: 40-mm-Adapter |
| Rauschmaß |
| Unterer Frequenzbereich: 0,7 dB max. |
| Oberer Frequenzbereich: 0,7 dB max. |
| Lieferumfang |
| DigitalSat-Antenne SATMAN 850 (inkl. AZ/EL-Halterung), LNB (inkl. 40-mm-Adapter), Schrauben, Montageanleitung |
