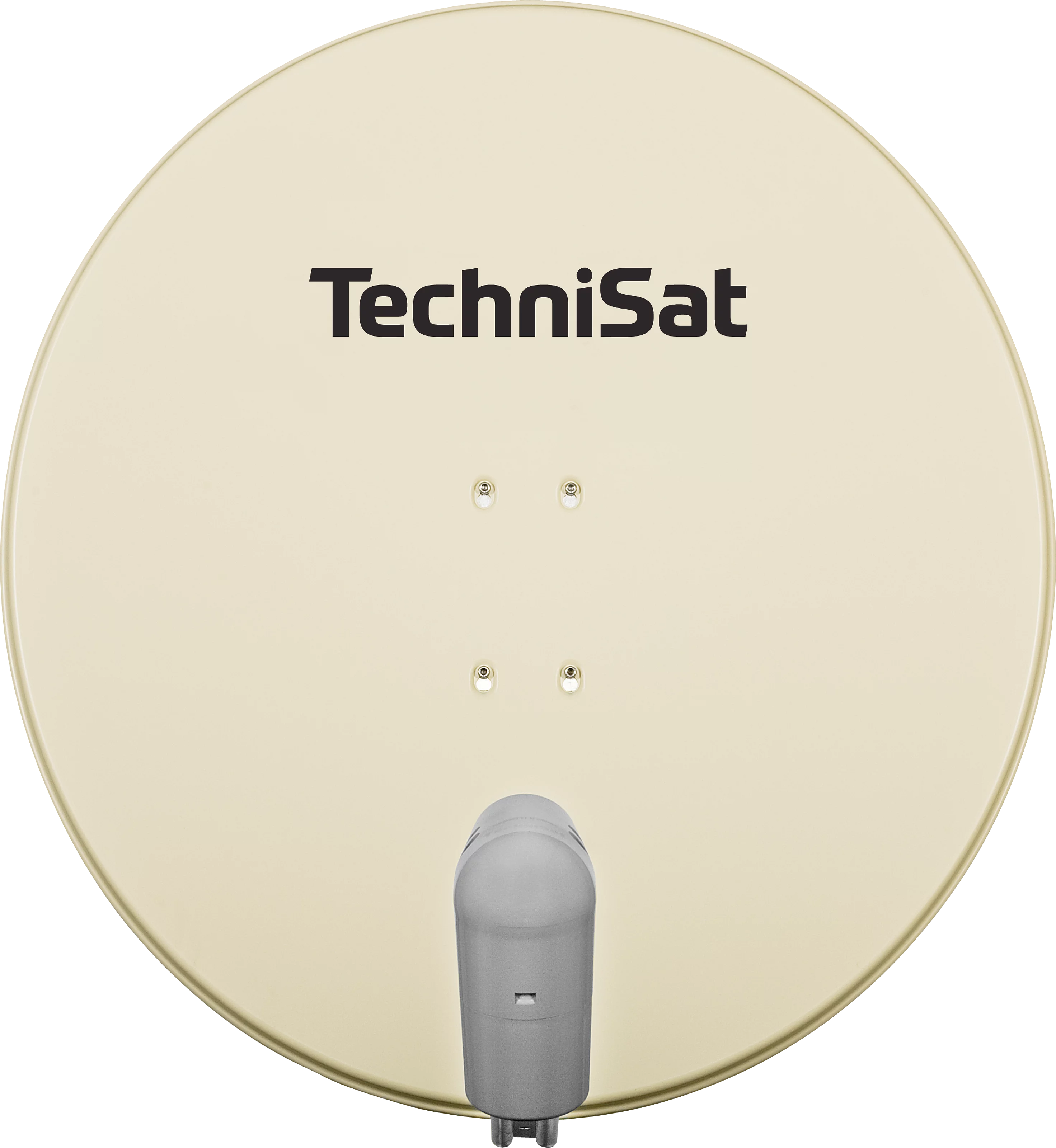

SATMAN 850 PLUS mit UNYSAT-Quattro-LNB

SATMAN 850 PLUS mit UNYSAT-Quattro-LNB

85 cm DigitalSat-Antenne aus Aluminium mit komplett vormontierter AZ/EL-Halterung

EAN	Farbe	Art.-Nr.	Gewicht (Karton)	Gewicht (Gerät)	Gerät (BxHxT)	Karton (BxHxT)
4019588858886	Beige	6085/8880	8,8 kg	5,2 kg	85 x 87 cm	88 x 95 x 24 cm
4019588828827	Tannengrün	6285/8880	8,8 kg	5,2 kg	85 x 87 cm	88 x 95 x 24 cm
4019588853881	Schiefergrau	6385/8880	8,8 kg	5,2 kg	85 x 87 cm	88 x 95 x 24 cm
4019588848887	Ziegelrot	6485/8880	8,8 kg	5,2 kg	85 x 87 cm	88 x 95 x 24 cm
4019588858879	Polarweiß	6785/8880	8,8 kg	5,2 kg
4019588855885	Gelb mit Smiley	6585/8880	8,8 kg	5,2 kg	85 x 87 cm	87 x 95 x 24 cm

Top-Ausstattung
85 cm Spiegel aus erstklassigem Aluminium (beidseitig pulverbeschichtet) Ausgelegt für viele Teilnehmer, Verteilung erfolgt durch Multischalter oder TECHNIROUTER 1 Orbitposition (z. B. Astra 19,2° Ost) Optimal für Wand- und Dachmontage LNB mit Wetterschutzgehäuse

Lokal Oscillator
Low-Band: 9,75 GHz
High-Band: 10,7 GHz

LNB-Steuerung
Vertikal: 11,5 - 14,5 V
Horizontal: 16 - 19 V

Allgemeine Merkmale
Material: Aluminium
Materialstärke: 1,6 mm
Beschichtung: beidseitig pulverbeschichtet

Ausgangsfrequenzbereich
Low-Band: 950 ... 1.950 MHz
High-Band: 1.100 ... 2.150 MHz

Eingangsfrequenzbereich
Low-Band: 10,7 ... 11,7 GHz
High-Band: 11,7 ... 12,75 GHz

Technische Daten
F/D: 0,67
G/T: 17,2 dBk
Offsetwinkel: 21 °
Gewinn: 38,2 dBi @11,3 GHz
Mast Ø: 65 mm max.
Feedaufnahme: für UNYSAT-Universal-LNB

Rauschmaß
Unterer Frequenzbereich: 0,6 dB max.
Oberer Frequenzbereich: 0,6 dB max.

Lieferumfang
DigitalSat-Antenne SATMAN 850, AZ/EL-Halterung, LNB im Wetterschutzgehäuse, Schrauben, Montageanleitung

Testurteile SATMAN 850 PLUS mit UNYSAT-Quattro-LNB

Note: Gut | 88,7 %
SATVISION (04/2012)

Zweiter Platz in der Kategorie Sat-Anlagen bei der Leserwahl zum König-Kunde-Award 2014
(Camping, Cars & Caravans)
