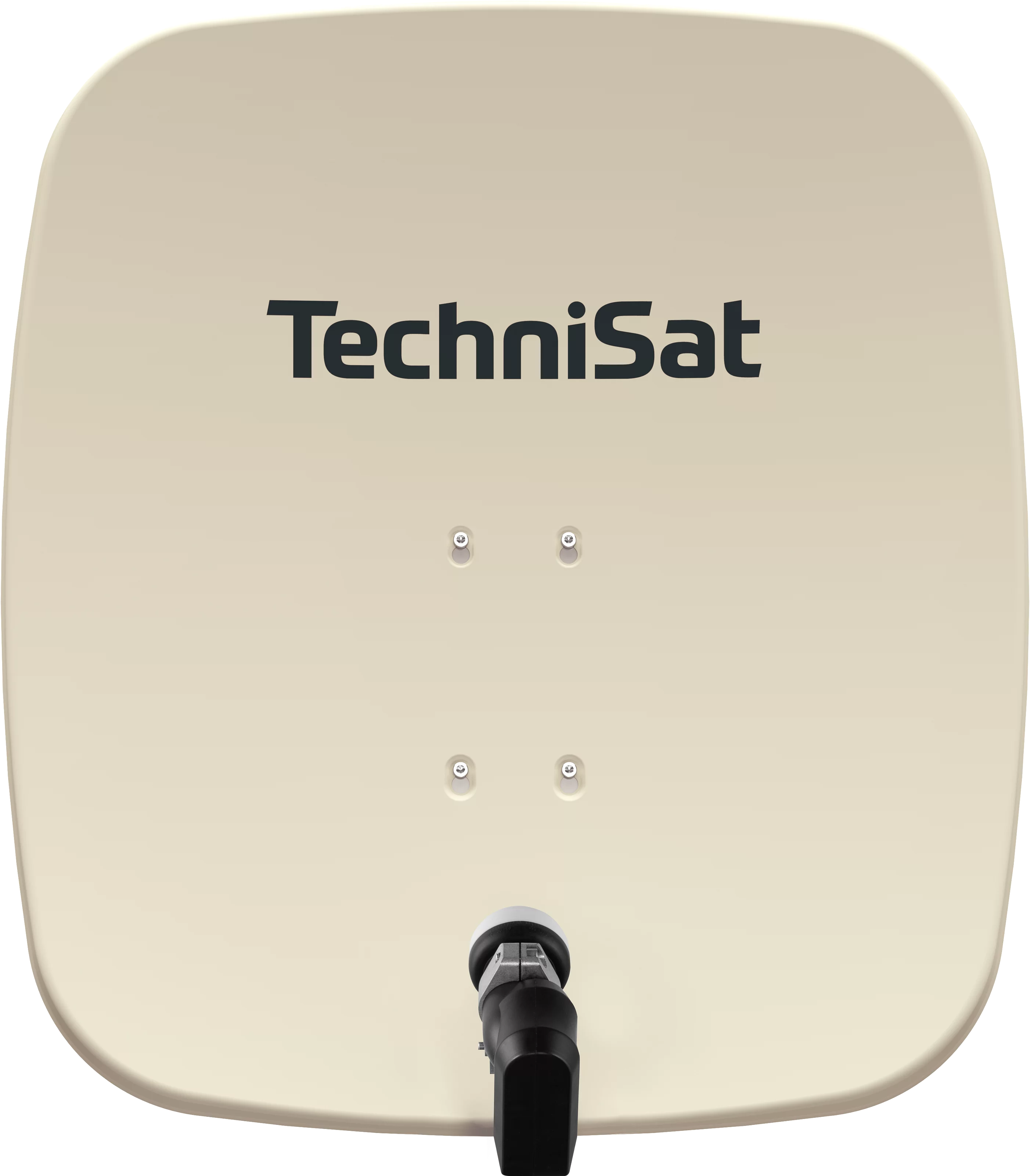

SATMAN 65 PLUS mit 40 mm Quattro-LNB
65 cm DigitalSat-Antenne aus Aluminium mit komplett vormontierter AZ/EL-Halterung, inkl. 40-mm-Adapter und LNB
| EAN |
Farbe |
Art.-Nr. |
Gerät (BxHxT) |
Karton (BxHxT) |
| 4019588488007 |
Beige |
2065/4880 |
68 x 76 x 5,8 cm |
69,2 x 77,8 x 19,5 cm |
| 4019588488700 |
Polarweiß |
2765/4880 |
68 x 76 x 5,8 cm |
69,2 x 77,8 x 19,5 cm |
| 4019588488052 |
Gelb mit Smiley |
2565/4880 |
68 x 76 x 5,8 cm |
69,2 x 77,8 x 19,5 cm |
| 4019588488045 |
Ziegelrot |
2465/4880 |
68 x 76 x 5,8 cm |
69,2 x 77,8 x 19,5 cm |
| 4019588488038 |
Schiefergrau |
2365/4880 |
68 x 76 x 5,8 cm |
69,2 x 77,8 x 19,5 cm |
| Top-Ausstattung |
- 65 cm Spiegel aus erstklassigem Aluminium (beidseitig pulverbeschichtet)
- Ausgelegt für viele Teilnehmer, Verteilung erfolgt durch Multischalter oder TECHNIROUTER
- 1 Orbitposition (z. B. Astra 19,2° Ost)
- Optimal für Wand- und Dachmontage
|
| Lokal Oscillator |
| Low-Band: 9,75 GHz |
| High-Band: 10,7 GHz |
| LNB-Steuerung |
| Vertikal: 11,5 - 14,5 V |
| Horizontal: 16 - 19 V |
| Allgemeine Merkmale |
| Material: Aluminium |
| Materialstärke: 1,5 mm |
| Beschichtung: Beidseitig pulverbeschichtet |
| Ausgangsfrequenzbereich |
| Low-Band: 950 ... 1.950 MHz |
| High-Band: 1.100 ... 2.150 MHz |
| Eingangsfrequenzbereich |
| Low-Band: 10,7 ... 11,7 GHz |
| High-Band: 11,7 ... 12,75 GHz |
| Geeignet für |
| Anzahl Orbitpositionen: 1 |
| Technische Daten |
| Nennmaß: 0,65 m |
| F/D: 0,69 |
| G/T: 14,5 dBk |
| Offsetwinkel: 27 ° |
| Gewinn: 35,7 dBi @11,3 GHz |
| Mast Ø: 65 mm max. |
| Feedaufnahme: 40mm Adapter |
| Rauschmaß |
| Unterer Frequenzbereich: 0,6 dB max. |
| Oberer Frequenzbereich: 0,6 dB max. |
| Lieferumfang |
| DigitalSat-Antenne SATMAN 65, AZ/EL-Halterung, 40mm LNB-Halteschelle SATMAN, Universal-Quattro-LNB, Schrauben, Montageanleitung |
