Datenblatt als PDF downloaden

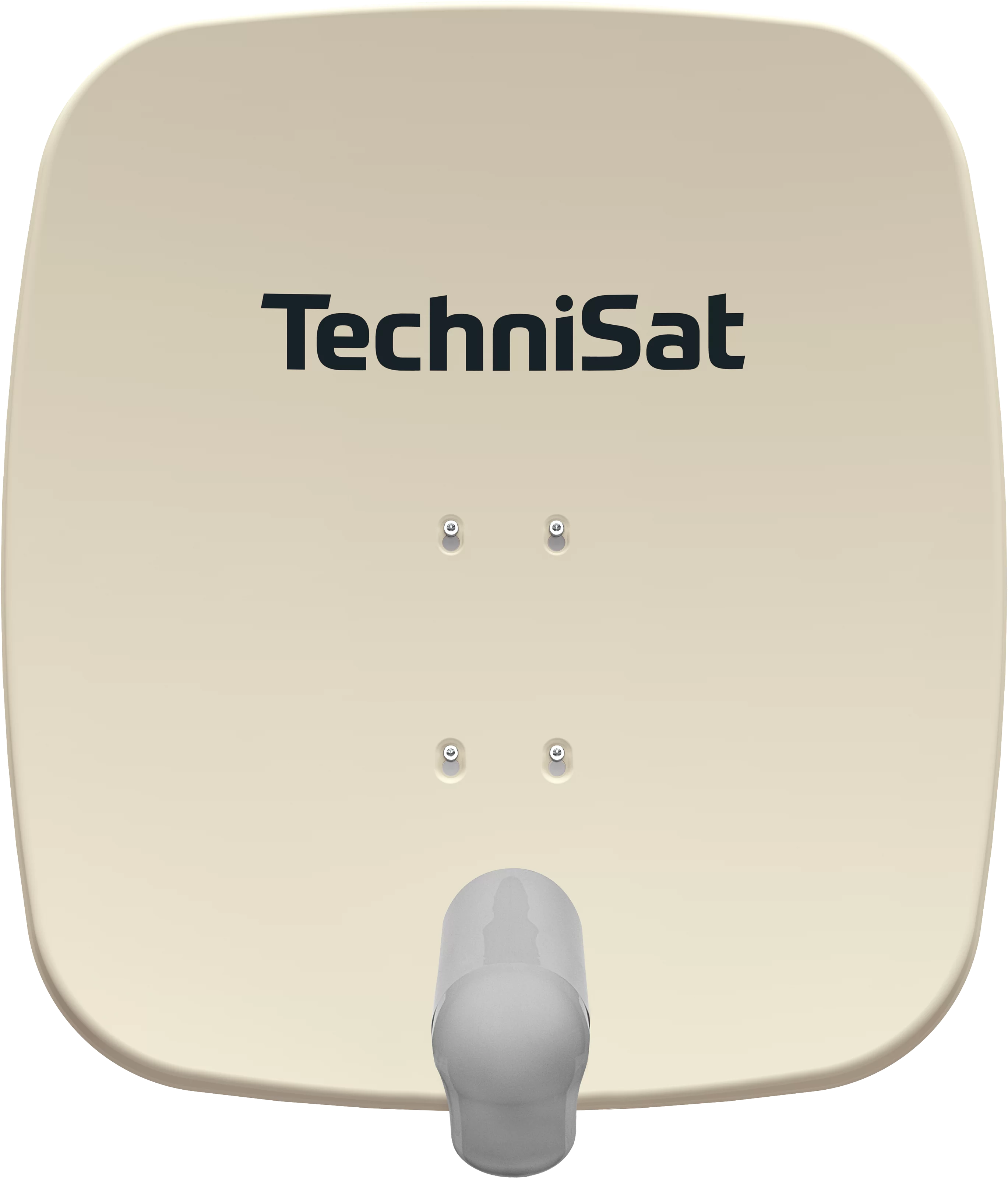

SATMAN 65 PLUS mit UNYSAT-V/H-LNB
65 cm DigitalSat-Antenne aus Aluminium mit komplett vormontierter AZ/EL-Halterung
| EAN |
Farbe |
Art.-Nr. |
Gewicht (Karton) |
Gewicht (Gerät) |
Gerät (BxHxT) |
Karton (BxHxT) |
| 4019588679801 |
polarweiß |
2765/9800 |
6,4 kg |
4 kg |
68 x 76 x 5,8 cm |
69,2 x 77,8 x 19,5 cm |
| 4019588069800 |
beige |
2065/9800 |
6,4 kg |
4 kg |
68 x 76 x 5,8 cm |
69,2 x 77,8 x 19,5 cm |
| 4019588569805 |
gelb mit Smiley |
2565/9800 |
6,4 kg |
4 kg |
68 x 76 x 5,8 cm |
69,2 x 77,8 x 19,5 cm |
| 4019588369801 |
schiefergrau |
2365/9800 |
6,4 kg |
4 kg |
68 x 76 x 5,8 cm |
69,2 x 77,8 x 19,5 cm |
| 4019588469808 |
ziegelrot |
2465/9800 |
6,4 kg |
4 kg |
68 x 76 x 5,8 cm |
69,2 x 77,8 x 19,5 cm |
| Top-Ausstattung |
- 65 cm Spiegel aus erstklassigem Aluminium (beidseitig pulverbeschichtet)
- 1 Orbitposition (z. B. Astra 19,2° Ost)
- Optimal für Wand- und Dachmontage
- LNB mit Wetterschutzgehäuse
|
| Lokal Oscillator |
| Low-Band: 9,75 GHz |
| High-Band: 10,7 GHz |
| LNB-Steuerung |
| Vertikal: 11,5 - 14,5 V |
| Horizontal: 16 - 19 V |
| Allgemeine Merkmale |
| Material: Aluminium |
| Materialstärke: 1,5 mm |
| Beschichtung: Beidseitig pulverbeschichtet |
| Ausgangsfrequenzbereich |
| Low-Band: 950 ... 1.950 MHz |
| High-Band: 1.100 ... 2.150 MHz |
| Eingangsfrequenzbereich |
| Low-Band: 10,7 ... 11,7 GHz |
| High-Band: 11,7 ... 12,75 GHz |
| Geeignet für |
| Anzahl Orbitpositionen: 1 |
| Anzahl Teilnehmer: 1 |
| Technische Daten |
| Nennmaß: 0,65 m |
| F/D: 0,69 |
| G/T: 14,5 dBk |
| Offsetwinkel: 27 ° |
| Gewinn: 35,7 dBi @11,3 GHz |
| Mast Ø: 65 mm max. |
| Feedaufnahme: für UNYSAT-Universal-LNB |
| Rauschmaß |
| Unterer Frequenzbereich: 0,6 dB max. |
| Oberer Frequenzbereich: 0,6 dB max. |
| Lieferumfang |
| DigitalSat-Antenne SATMAN 65, AZ/EL-Halterung, UNYSAT LNB im Wetterschutzgehäuse, Schrauben, Montageanleitung |
