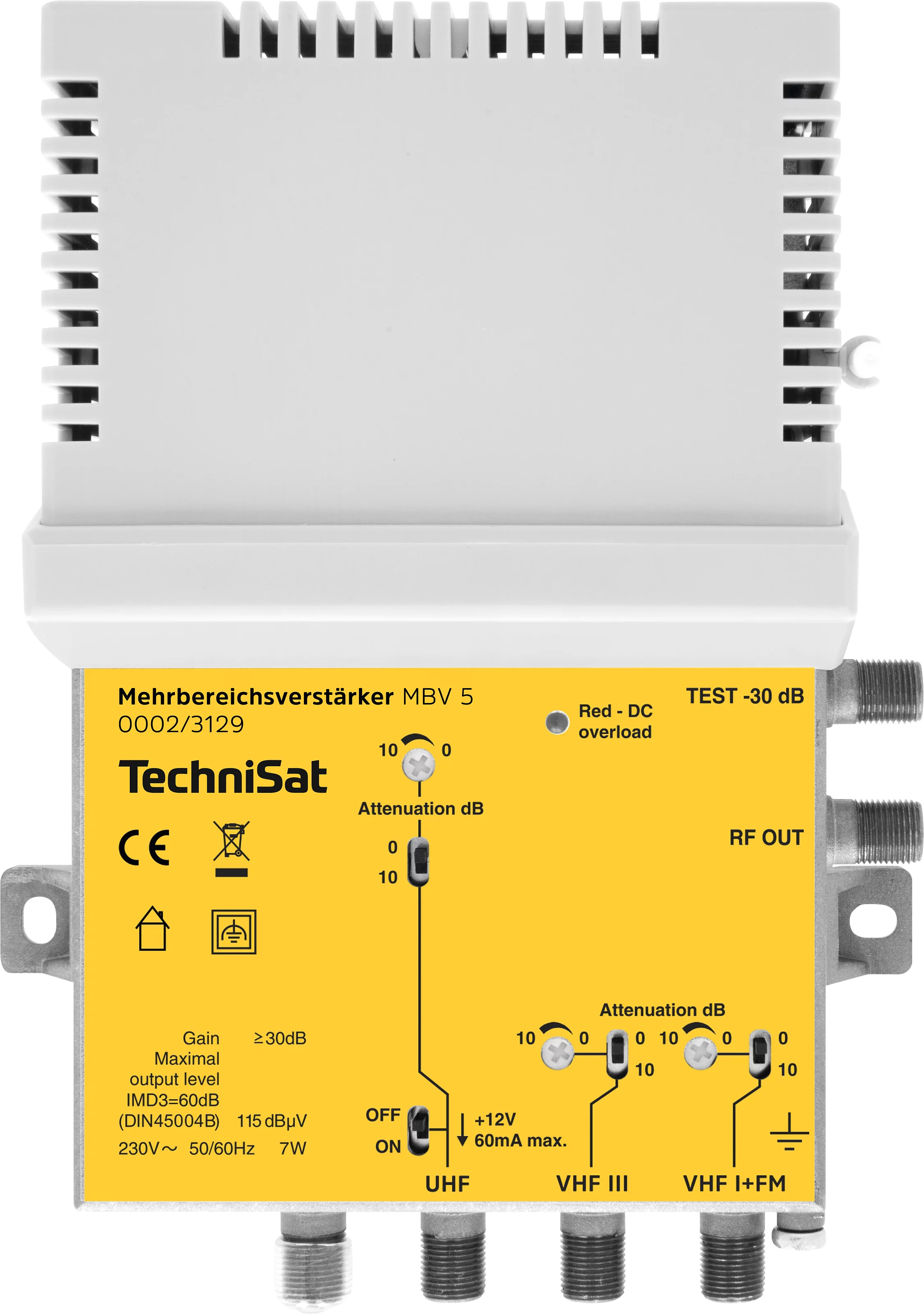

Mehrbereichsverstärker MBV 5
Zur Verstärkung und Zusammenführung von UKW-, DAB+ und DVB-T/T2-Signalen mit stufenloser Pegel-Anpassung
| Farbe |
EAN |
Art.-Nr. |
Gewicht (Karton) |
Gewicht (Gerät) |
Gerät (BxHxT) |
Karton (BxHxT) |
| gelb/grau |
4019588231290 |
0002/3129 |
722 g |
656 g |
13,5 x 18 x 5 cm |
15 x 20,5 x 6 cm |
| Umgebungsbedingungen Betrieb |
| Luftfeuchtigkeit: 10 ... 75 % |
| Umgebungstemperatur: -20 ... 50 °C |
| IP-Klasse: 20 |
| Allgemeine Merkmale |
| Top-Ausstattung: Eingänge für VHF I + UKW, VHF III, UHF |
| Top-Ausstattung: Verstärkung einstellbar |
| Top-Ausstattung: Ausgangspegel bis 115 dBµV |
| Top-Ausstattung: -30 dB Messausgang |
| Top-Ausstattung: 12V Fernspeisung am UHF-Anschluss |
| Top-Ausstattung: Eingebautes Netzteil |
| Empfangsbereich |
| UKW: 87,5 ... 108 MHz |
| VHF I E2-E4: 47 ... 108 MHz |
| VHF III E5-E12: 174 ... 230 MHz |
| UHF E21-E69: 470 ... 862 MHz |
| Technische Daten |
| Eingänge: 3 |
| Anschluss-Typ: F-Buchse |
| Impedanz: 75 Ω |
| Ausgangspegel: 115 dBµV |
| Pegeldämpfung: 20 dB je Eingang |
| Verstärkung |
| UKW: 30 dB |
| VHF I: 30 dB |
| VHF III: 30 dB |
| UHF: 34 dB |
| Stromversorgung |
| Netzteil: intern |
| Nennspannung: 230 V ~ |
| Frequenz: 50 Hz |
| Nennleistung: 7 W |
| Lieferumfang |
| Mehrbereichsverstärker MBV 5 |
