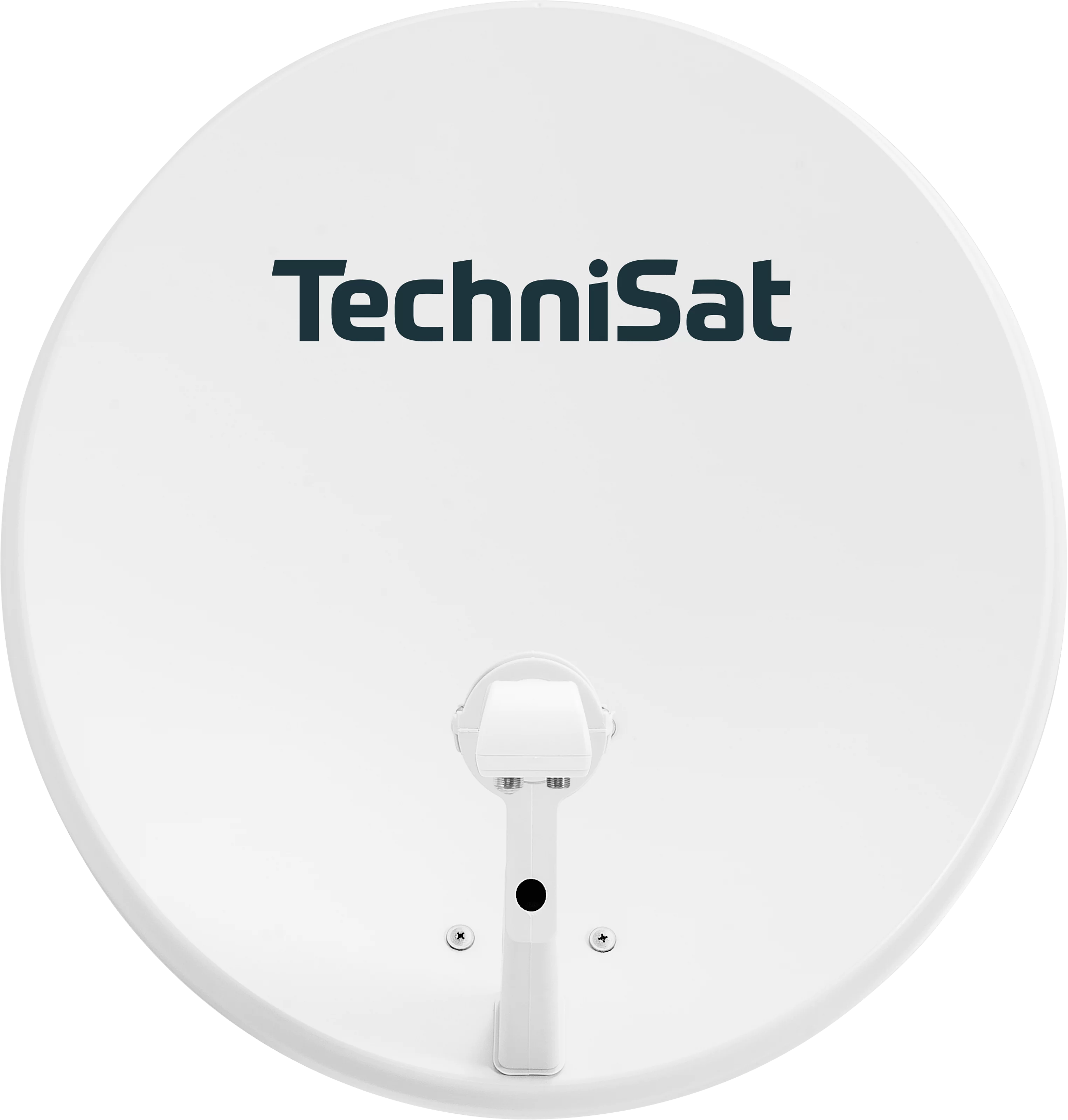

TECHNITENNE 60 mit Twin-LNB
60 cm DigitalSat-Antenne aus Stahl mit Twin-LNB
| Farbe |
EAN |
Art.-Nr. |
Gewicht (Gerät) |
Gerät (BxHxT) |
Karton (BxHxT) |
| anthrazit |
4019588136823 |
1360/2882 |
2,1 kg |
56 x 65 x 50 cm |
58 x 65,4 x 13,4 cm |
| lichtgrau |
4019588106826 |
1060/2882 |
2,1 kg |
56 x 65 x 50 cm |
58 x 65,4 x 13,4 cm |
| Lokal Oscillator |
| Low-Band: 9,75 GHz |
| High-Band: 10,6 GHz |
| Genauigkeit: ± 1 MHz |
| Temperaturdrift: ± 0,5 MHz |
| Phasenrauschen: -75 dB Carrier/Hz @10kHz |
| LNB-Steuerung |
| Vertikal: 10,5 ... 14 V |
| Horizontal: 16 ... 23 V |
| Bandumschaltung: 22 kHz |
| Allgemeine Merkmale |
| Material: Stahl |
| Materialstärke: 0,5 mm |
| Beschichtung: lackiert |
| Ausgangsfrequenzbereich |
| Low-Band: 950 ... 1.950 MHz |
| High-Band: 1.100 ... 2.150 MHz |
| Eingangsfrequenzbereich |
| Low-Band: 10,7 ... 11,7 GHz |
| High-Band: 11,7 ... 12,75 GHz |
| Geeignet für |
| Anzahl Orbitpositionen: 1 |
| Anzahl Teilnehmer: 2 |
| Technische Daten |
| Nennmaß: 0,56 m |
| F/D: 0,49 |
| G/T: 14,5 dBk |
| Gewinn: 35,3 dBi ; bei 11,3GHz |
| Offsetwinkel: 27,77 ° |
| Mast Ø: 32 ... 50 mm |
| Feedaufnahme: 40 mm |
| Ausgänge: 2 |
| Anschluss-Typ: F-Buchse |
| Impedanz: 75 Ω |
| Verstärkung: 58 ... 64 dB (LNB) |
| Lieferumfang |
| TECHNITENNE 60, Universal-Twin-LNB, Montageanleitung |
