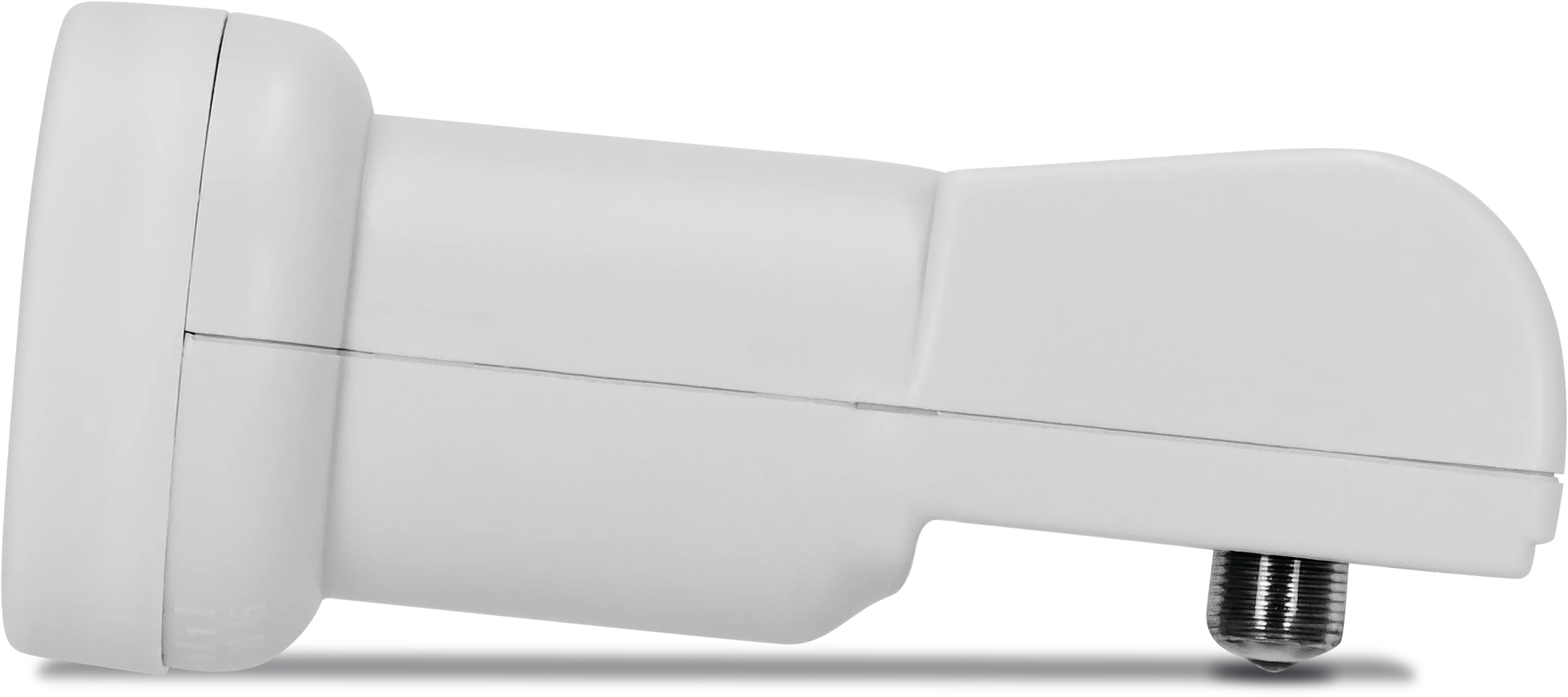

Universal-Twin-LNB

Universal-Twin-LNB

Digital-LNB für den 2-Teilnehmer-Empfang

Farbe	EAN	Art.-Nr.	Gewicht (Karton)	Gewicht (Gerät)	Gerät (BxHxT)	Karton (BxHxT)
weiß	4019588208827	0020/8882	180 g	102 g	5,4 x 5,4 x 12,3 cm	6 x 6 x 13,2 cm

Top-Ausstattung

Twin-LNB: Signalumsetzer für den Zwei-Teilnehmer-Empfang, zur Umsetzung von TV-, Radio- und Multimediaangeboten, die digital, analog oder in HD-Qualität über Satellit ausgestrahlt werden

Der LNB lässt sich an gängige Satanlagen mit einer Feed Aufnahme von 40mm installieren. Der LNB verfügt über zwei Ausgänge, die jeweils direkt mit einem Empfangsgerät verbunden werden können

Beide Empfangsgeräte sind in der Programmwahl unabhängig, da an jedem der zwei LNB-Ausgänge Signale des gesamten Empfangsbereichs anliegen

Dieser Twin-LNB erlaubt nur den reinen Zwei-Teilnehmer-Empfang. Eine Erweiterung der Empfangseinheit durch Multischalter ist nicht vorgesehen

Umgebungsbedingungen Betrieb
Umgebungstemperatur: -40 ... 70 °C
Luftfeuchtigkeit: 10 ... 95 %

Lokal Oscillator
Low-Band: 9,75 GHz
High-Band: 10,6 GHz
Genauigkeit: ± 1 MHz
Temperaturdrift: ± 0,5 MHz
Phasenrauschen: -75 dB Carrier/Hz @10kHz

LNB-Steuerung
Bandumschaltung: 22 kHz
Vertikal: 10,5 ... 14 V
Horizontal: 16 ... 23 V

Ausgangsfrequenzbereich
Low-Band: 950 ... 1.950 MHz
High-Band: 1.100 ... 2.150 MHz

Eingangsfrequenzbereich
Low-Band: 10,7 ... 11,7 GHz
High-Band: 11,7 ... 12,75 GHz

Geeignet für
Anzahl Teilnehmer: 2
Anzahl Orbitpositionen: 1

Technische Daten
Ausgänge: 2
Impedanz: 75 Ω
Feedaufnahme: 40 mm
Anschluss-Typ: F-Buchse
Verstärkung: 58 ... 64 dB

Rauschmaß
Unterer Frequenzbereich: 0,7 dB max.
Oberer Frequenzbereich: 0,7 dB max.
Rauschmaß: typ. 0,1 dB

Stromversorgung
LNB-Spannungsversorgung: 10,5 ... 23 V
Stromverbrauch: max. 140 mA

Lieferumfang
Universal-Twin-LNB
