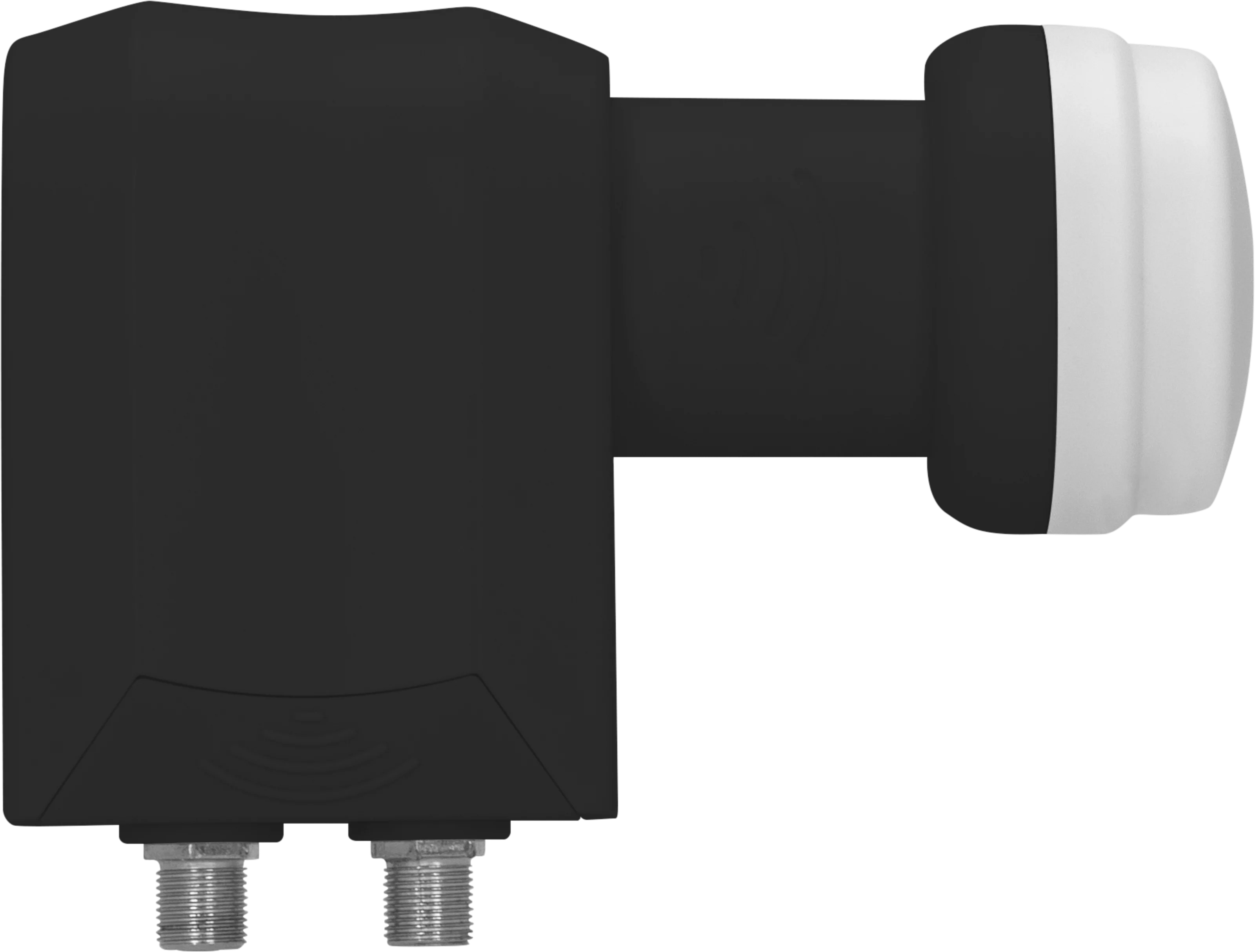

Universal-Twin-LNB
Digital-LNB mit 2 Legacy-Ausgängen
| Farbe |
EAN |
Art.-Nr. |
Gewicht (Karton) |
Gewicht (Gerät) |
Gerät (BxHxT) |
Karton (BxHxT) |
| schwarz |
4019588083820 |
0000/8382 |
170 g |
138 g |
5,4 x 10,1 x 13 cm |
10,6 x 13,8 x 6,1 cm |
| Umgebungsbedingungen Betrieb |
| Luftfeuchtigkeit: 10 ... 95 % |
| Umgebungstemperatur: -40 ... 70 °C |
| Lokal Oscillator |
| Low-Band: 9,75 GHz |
| High-Band: 10,6 GHz |
| Genauigkeit: ± 1 MHz |
| Temperaturdrift: ± 1 MHz |
| Phasenrauschen: -75 dB Carrier/Hz @10kHz |
| LNB-Steuerung |
| Vertikal: 11,5 ... 14,5 V |
| Horizontal: 16 ... 19 V |
| Bandumschaltung: 22 kHz |
| Ausgangsfrequenzbereich |
| Low-Band: 950 ... 1.950 MHz |
| High-Band: 1.100 ... 2.150 MHz |
| Eingangsfrequenzbereich |
| Low-Band: 10,7 ... 11,7 GHz |
| High-Band: 11,7 ... 12,75 GHz |
| Geeignet für |
| Anzahl Teilnehmer: 2 |
| Anzahl Orbitpositionen: 1 |
| Technische Daten |
| Feedaufnahme: 40 mm |
| Ausgänge: 2 |
| Verstärkung: 58 ... 64 dB |
| Impedanz: 75 Ω |
| Anschluss-Typ: F-Buchse |
| Rauschmaß |
| Rauschmaß: typ. 0,9 dB |
| Stromversorgung |
| LNB-Spannungsversorgung: 11,5 ... 19 V |
| Stromverbrauch: max. 140 mA |
| Lieferumfang |
| Universal-Twin-LNB |
