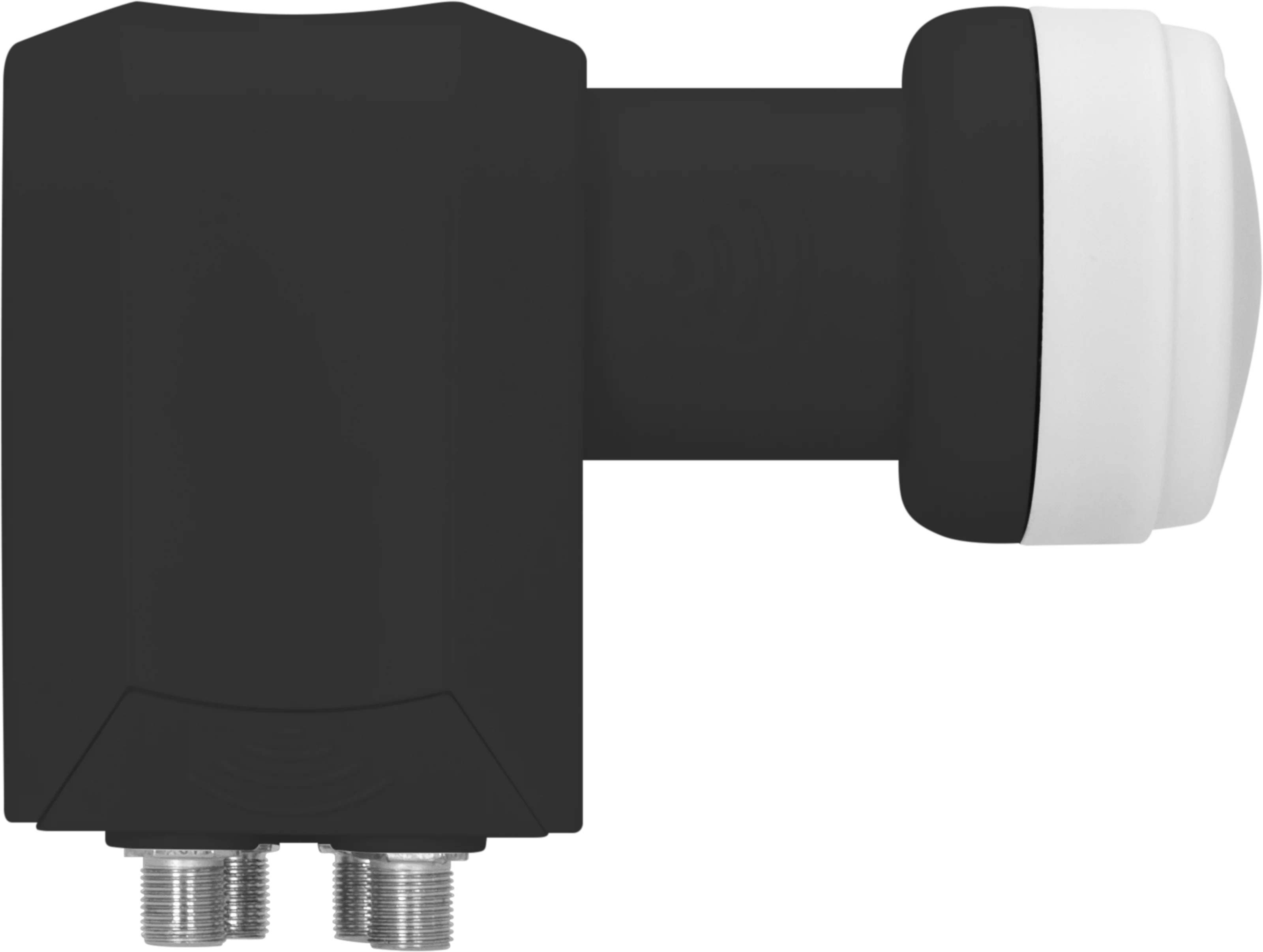

Universal-Quattro-Switch-LNB
Digital-LNB mit 4 Legacy-Ausgängen
| EAN |
Farbe |
Art.-Nr. |
Gewicht (Karton) |
Gewicht (Gerät) |
Gerät (BxHxT) |
Karton (BxHxT) |
| 4019588083905 |
schwarz |
0000/8390 |
234 g |
200 g |
5,7 x 10,1 x 12,8 cm |
10,2 x 13,8 x 6,1 cm |
| Top-Ausstattung |
- Empfang für maximal vier Teilnehmer: Das Quattro-Switch LNB kann bis zu vier Endgeräte (Receiver/Fernseher) mit Satellitensignal versorgen, die in der Auswahl der Programme unabhängig sind. Eine Erweiterung durch Multischalter ist nicht möglich
- Eine Orbitposition: Das LNB empfängt die Signale einer Orbitposition, in Deutschland ist dies meist Astra 19,2° Ost
- Universal verwendbar: Das LNB eignet sich für alle Antennen-Schüsseln mit einer 40-mm-Feedaufnahme und kann problemlos eingebaut oder ausgetauscht werden
- Störfreier Empfang: Durch seine Bauart ist das LNB gegen Störungen durch LTE-Mobilfunk geschützt
|
| Umgebungsbedingungen Betrieb |
| Luftfeuchtigkeit: 10 ... 95 % |
| Umgebungstemperatur: -40 ... 70 °C |
| Lokal Oscillator |
| Low-Band: 9,75 GHz |
| High-Band: 10,6 GHz |
| Genauigkeit: ± 1 MHz |
| Temperaturdrift: ± 2,5 MHz |
| Phasenrauschen: -85 dB Carrier/Hz @10kHz |
| LNB-Steuerung |
| Vertikal: 10,5 ... 14,5 V |
| Horizontal: 16 ... 22 V |
| Bandumschaltung: 22 kHz |
| Ausgangsfrequenzbereich |
| Low-Band: 950 ... 1.950 MHz |
| High-Band: 1.100 ... 2.150 MHz |
| Eingangsfrequenzbereich |
| Low-Band: 10,7 ... 11,7 GHz |
| High-Band: 11,7 ... 12,75 GHz |
| Geeignet für |
| Anzahl Orbitpositionen: 1 |
| Anzahl Teilnehmer: 4 |
| Technische Daten |
| Impedanz: 75 Ω |
| Feedaufnahme: 40 mm |
| Anschluss-Typ: F-Buchse |
| Ausgänge: 4 |
| Verstärkung: 60 ... 65 dB |
| Rauschmaß |
| Rauschmaß: typ. 0,75 dB |
| Stromversorgung |
| Stromverbrauch: typ. 150 mA |
| Lieferumfang |
| Universal-Quattro-Switch-LNB |
