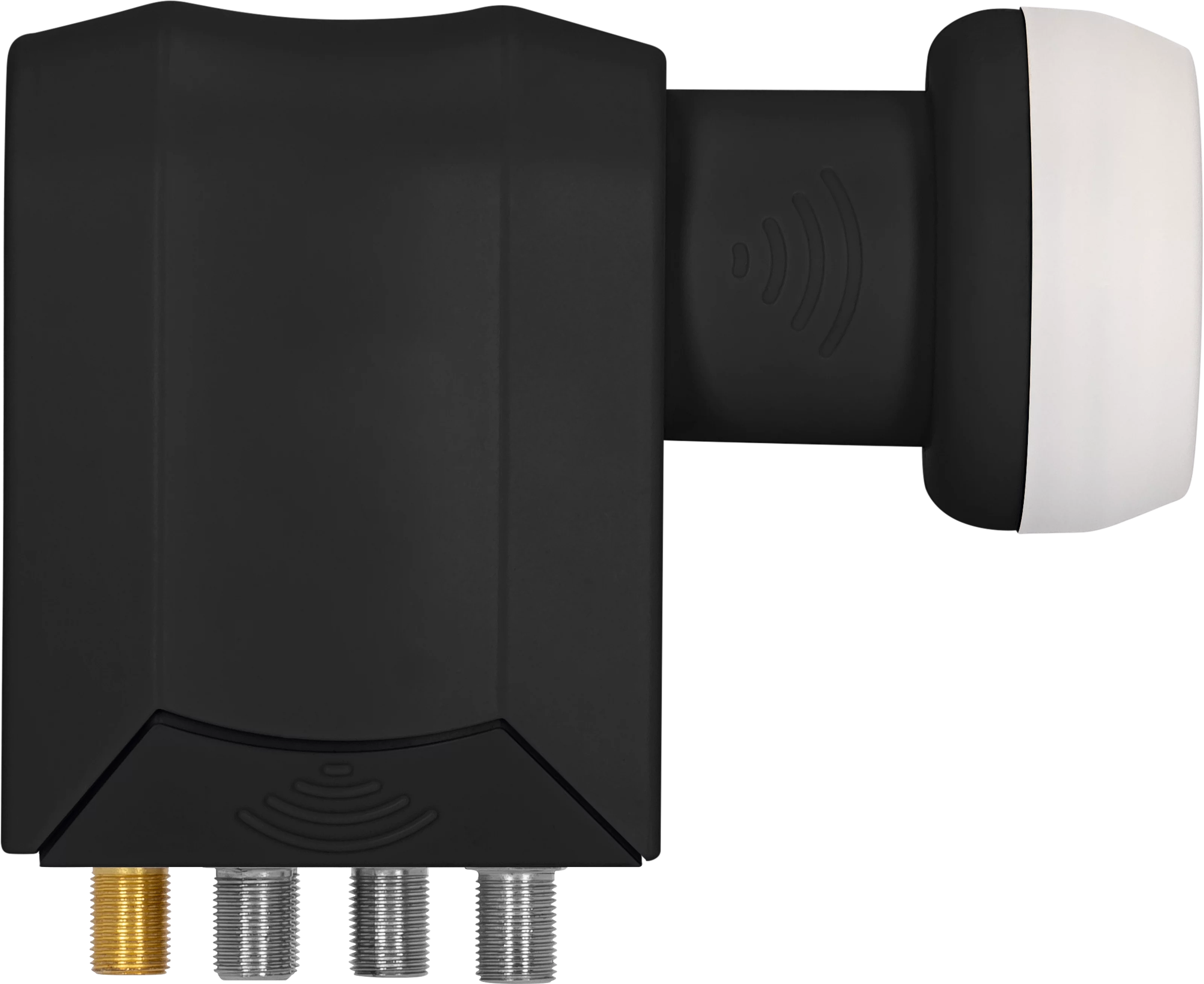

Universal-SCR 4+4 LNB
Einkabel-LNB mit 4 Legacy-Ausgängen
| Farbe |
EAN |
Art.-Nr. |
Gewicht (Karton) |
Gewicht (Gerät) |
Gerät (BxHxT) |
Karton (BxHxT) |
| schwarz |
4019588083882 |
0000/8388 |
282 g |
250 g |
5,4 x 5,4 x 12,4 cm |
11 x 13,3 x 6 cm |
| Top-Ausstattung |
- 4 Receiver mit SCR-Unterstützung anschließbar
- 4 Receiver über Legacy-Ausgang anschließbar
- SCR-Protokoll gemäß EN 50494
|
| Umgebungsbedingungen Betrieb |
| Umgebungstemperatur: -40 ... 70 °C |
| Luftfeuchtigkeit: 10 ... 95 % |
| Lokal Oscillator |
| Genauigkeit: ± 1 MHz |
| Temperaturdrift: ± 2 MHz |
| Phasenrauschen: -83 dB Carrier/Hz @10kHz |
| High-Band: 10,6 GHz |
| Low-Band: 9,75 GHz |
| LNB-Steuerung |
| Vertikal: 11,5 ... 15,5 V |
| Horizontal: 16 ... 19 V |
| Bandumschaltung: 22 kHz |
| DiSEqC: EN50494 |
| Ausgangsfrequenzbereich |
| High-Band: 1.100 ... 2.150 MHz |
| Low-Band: 950 ... 1.950 MHz |
| Eingangsfrequenzbereich |
| Low-Band: 10,7 ... 11,7 GHz |
| High-Band: 11,7 ... 12,75 GHz |
| Einkabelausgang |
| Ausgangsfrequenzbereich: 950 ... 2.150 MHz |
| Anzahl der Ausgangskanäle: 4 |
| Frequenz der Ausgangskanäle: 1284, 1400, 1516, 1632 MHz |
| Geeignet für |
| Anzahl Orbitpositionen: 1 |
| Anzahl Teilnehmer: 8 |
| Technische Daten |
| Ausgänge: 5 ; 1x SCR, 4x Legacy |
| Anschluss-Typ: F-Buchse |
| Feedaufnahme: 40 mm |
| Verstärkung: 57 dB |
| Impedanz: 75 Ω |
| Rauschmaß |
| Rauschmaß: typ. 0,7 dB |
| Stromversorgung |
| Stromverbrauch: 250 mA |
| Lieferumfang |
| Universal-SCR 4+4 LNB |
