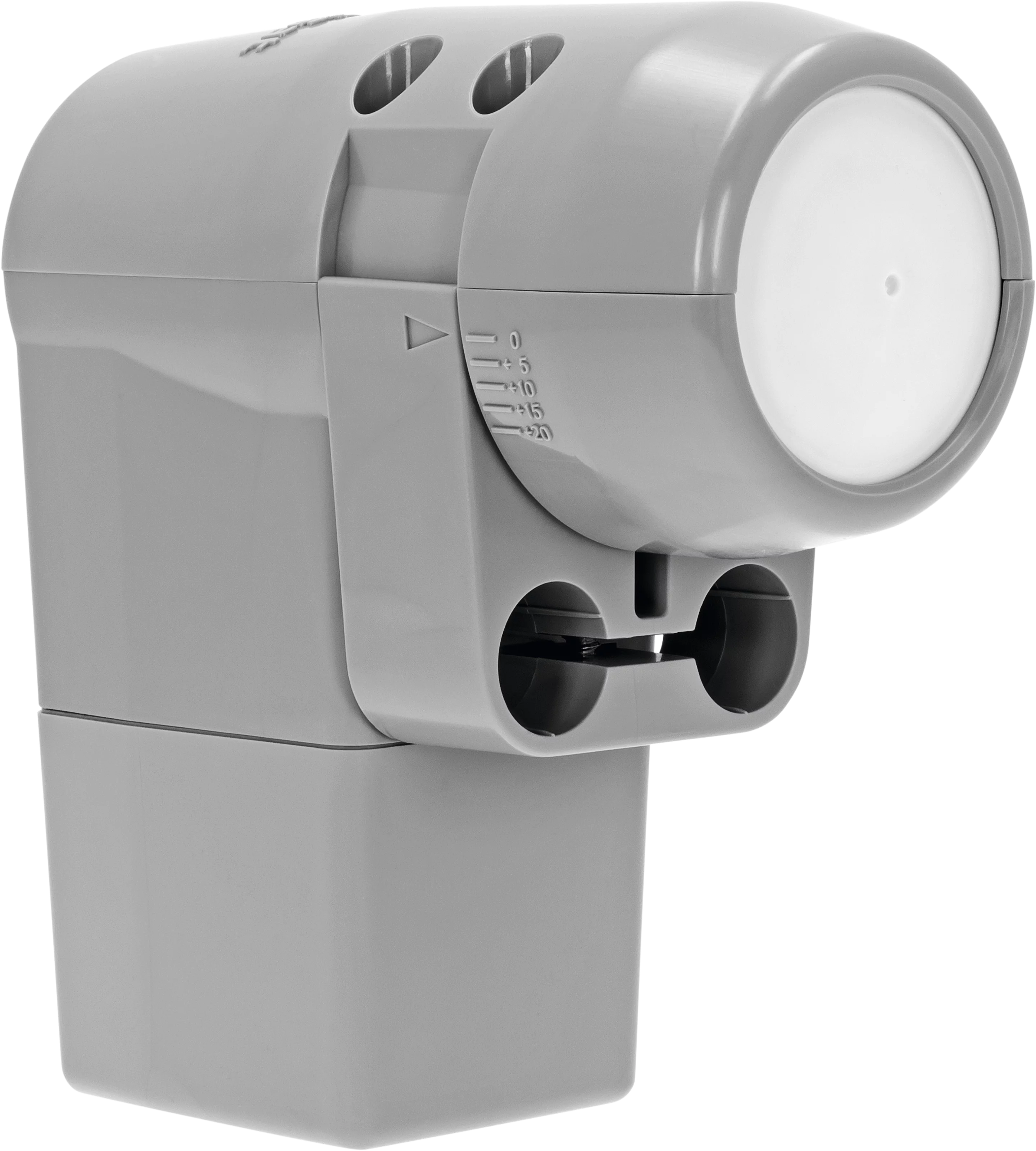

UNYSAT Universal-SCR 8+6 LNB
Einkabel-LNB für 8 Teilnehmer und 6 zusätzliche Legacy-Ausgängen
| Farbe | EAN | Art.-Nr. | Gewicht (Karton) | Gewicht (Gerät) | Gerät (BxHxT) | Karton (BxHxT) |
|---|---|---|---|---|---|---|
| grau | 4019588109865 | 0010/8986 | 470 g | 416 g | 13,5 x 14,5 x 6 cm | 15 x 17 x 7,5 cm |
| Top-Ausstattung |
|---|
|
| Umgebungsbedingungen Betrieb |
|---|
| Umgebungstemperatur: -40 ... 60 °C |
| Luftfeuchtigkeit: 10 ... 95 % |
| Lokal Oscillator |
|---|
| Low-Band: 9,75 GHz |
| High-Band: 10,6 GHz |
| Genauigkeit: ± 1 MHz |
| Temperaturdrift: ± 1,5 MHz |
| Phasenrauschen: -75 dB Carrier/Hz @10kHz |
| LNB-Steuerung |
|---|
| Bandumschaltung: 22 kHz |
| DiSEqC: EN50494 |
| Vertikal: 11 ... 14 V |
| Horizontal: 16 ... 20 V |
| Ausgangsfrequenzbereich |
|---|
| Low-Band: 950 ... 1.950 MHz |
| High-Band: 1.100 ... 2.150 MHz |
| Eingangsfrequenzbereich |
|---|
| Low-Band: 10,7 ... 11,7 GHz |
| High-Band: 11,7 ... 12,75 GHz |
| Einkabelausgang |
|---|
| Ausgangsfrequenzbereich: 950 ... 2.150 MHz |
| Anzahl der Ausgangskanäle: 8 |
| Frequenz der Ausgangskanäle: 1284, 1400, 1516, 1632, 1748, 1864, 1980, 2096 MHz |
| Geeignet für |
|---|
| Anzahl Teilnehmer: 14 |
| Anzahl Orbitpositionen: 1 |
| Technische Daten |
|---|
| Ausgänge: 14 ; 8x SCR, 6x Legacy |
| Feedaufnahme: Für SATMAN |
| Skew: -20 ... 20 ° |
| Anschluss-Typ: F-Buchse |
| Impedanz: 75 Ω |
| Verstärkung: 55 dB |
| Rauschmaß |
|---|
| Rauschmaß: typ. 0,8 dB |
| Stromversorgung |
|---|
| Stromverbrauch: 250 mA |
| Lieferumfang |
|---|
| UNYSAT Universal-SCR 8+6 LNB |
