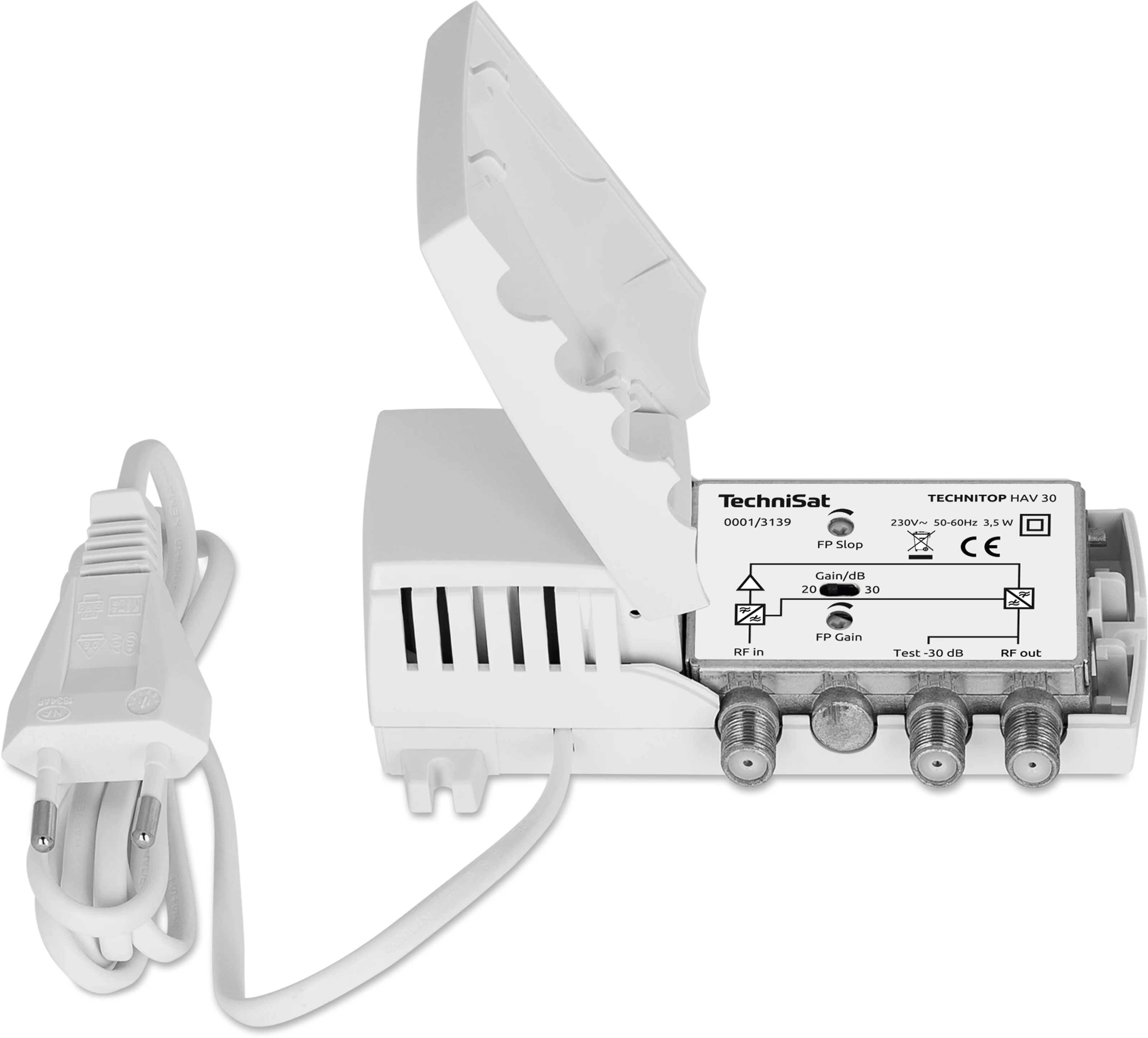

TECHNITOP HAV 30
Hausanschlussverstärker mit 30/20 dB Verstärkung und Rückkanal
| EAN |
Farbe |
Art.-Nr. |
Gewicht (Karton) |
Gewicht (Gerät) |
Gerät (BxHxT) |
Karton (BxHxT) |
| 4019588131392 |
weiß |
0001/3139 |
362 g |
332 g |
13,3 x 6,7 x 3,9 cm |
14,2 x 9,7 x 5 cm |
| Umgebungsbedingungen Betrieb |
| Umgebungstemperatur: -20 ... 50 °C |
| Luftfeuchtigkeit: 10 ... 75 % |
| IP-Klasse: 20 |
| Allgemeine Merkmale |
| Top-Ausstattung: Umschaltbare Verstärkung 20/30 dB |
| Top-Ausstattung: Verstärkung und Schräglage einstellbar |
| Top-Ausstattung: Passiver Rückkanal für Internet und Telefonie (DOCSIS) |
| Ausgangspegel |
| IMA Standard VHF: 111 dB |
| IMA Standard UHF: 111 dB |
| IMA DIN 45004B VHF: 102 dB |
| IMA DIN 45004B UHF: 102 dB |
| Technische Daten |
| Frequenzbereich: 87 ... 862 MHz |
| Ausgangspegel: 97 dBµV (CTB, CTO, EN 50083-3) |
| Frequenzbereich Rückweg: 5 ... 65 MHz |
| Verstärkung: 20 / 30 dB umschaltbar |
| Rauschmaß: ≤ 8,5 dB |
| Schirmungsmaß: ≥ 75 dB EN 50083-2 (Class A) |
| Anschluss-Typ: F-Buchsen |
| Impedanz: 75 Ω |
| Rückflussdämpfung: ≥ 10 dB |
| Regelbereich |
| Dämpfungssteller: 0 ... 17 dB |
| Entzerrer: 0 ... 17 dB |
| Verstärkung |
| Verstärkung: ≤ 30 dB |
| Rückkanal: -2,5 dB |
| Strombedarf |
| Betriebsspannung: 230 V |
| Leistungsaufnahme: 4 W |
| Stromversorgung |
| Netzteil: intern |
| Nennleistung: 3,5 W |
| Nennspannung: 230 V ~ |
| Frequenz: 50 Hz |
| Lieferumfang |
| TECHNITOP HAV 30, Montageanleitung |
