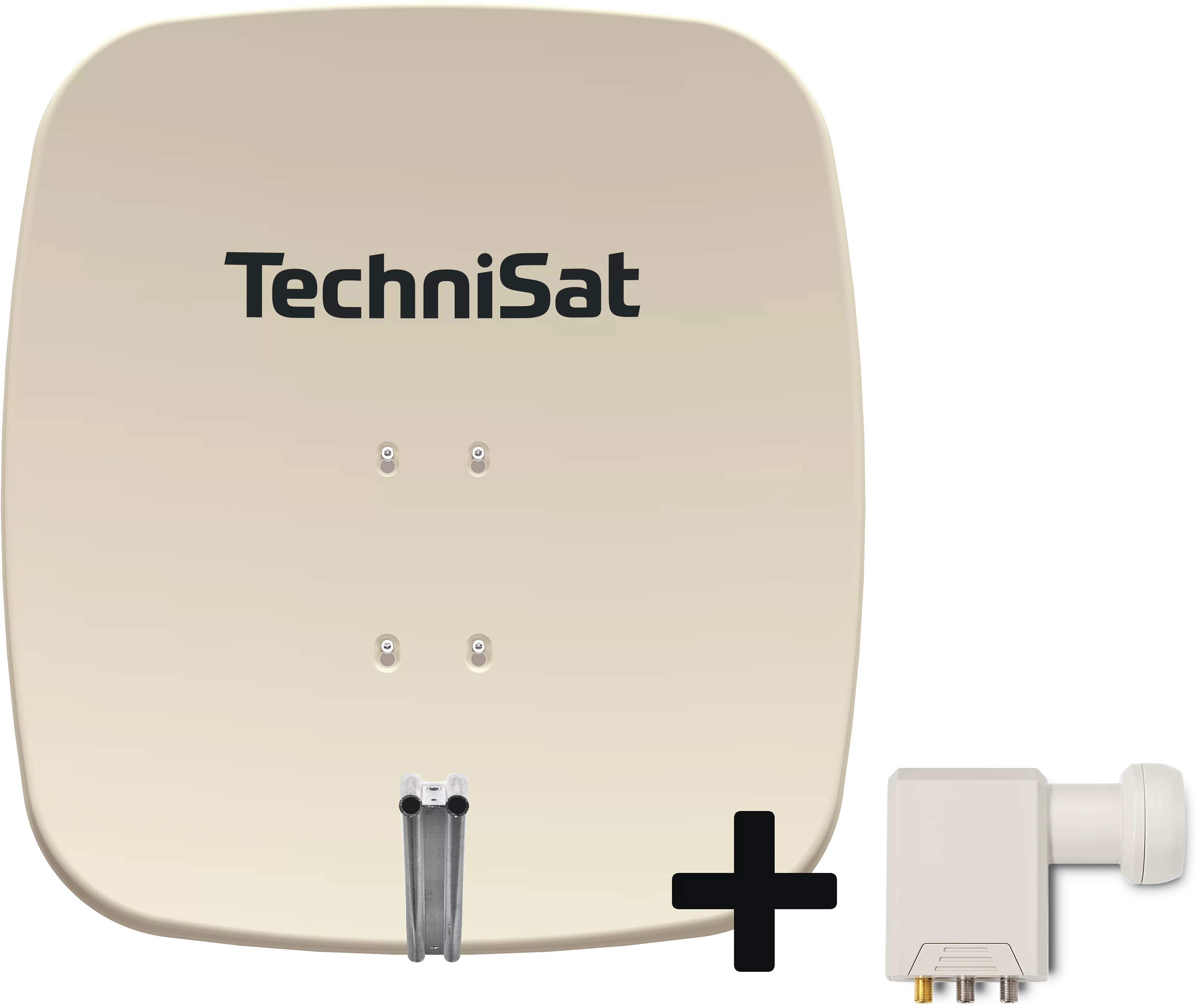

SATMAN 65 PLUS mit SCR-LNB

SATMAN 65 PLUS mit SCR-LNB

65 cm DigitalSat-Antenne aus Aluminium mit komplett vormontierter AZ/EL-Halterung

Farbe	EAN	Art.-Nr.	Gewicht (Karton)	Gewicht (Gerät)	Gerät (BxHxT)	Karton (BxHxT)
Gelb mit Smiley	4019588888654	2565/8886	8,8 kg	5,2 kg	68 x 76 x 5,8 cm	69,2 x 77,8 x 19,5 cm
Polarweiß	4019588888760	2765/8886	8,8 kg	5,2 kg	68 x 76 x 5,8 cm	69,2 x 77,8 x 19,5 cm
Schiefergrau	4019588888630	2365/8886	8,8 kg	5,2 kg	68 x 76 x 5,8 cm	69,2 x 77,8 x 19,5 cm
Ziegelrot	4019588888647	2465/8886	8,8 kg	5,2 kg	68 x 76 x 5,8 cm	69,2 x 77,8 x 19,5 cm
Beige	4019588888609	2065/8886	8,8 kg	5,2 kg	68 x 76 x 5,8 cm	69,2 x 77,8 x 19,5 cm

Top-Ausstattung
65 cm Spiegel aus erstklassigem Aluminium (beidseitig pulverbeschichtet) Inkl. SCR-LNB Ausgelegt für den 6-Teilnehmer-Empfang 4 Teilnehmer über SCR 2 Teilnehmer über Legacy 1 Orbitposition (z. B. Astra 19,2° Ost) Optimal für Wand- und Dachmontage

Lokal Oscillator
Low-Band: 9,75 GHz
High-Band: 10,7 GHz

LNB-Steuerung
Vertikal: 11,5 - 14,5 V
Horizontal: 16 - 19 V

Allgemeine Merkmale
Material: Aluminium
Materialstärke: 1,5 mm
Beschichtung: Beidseitig pulverbeschichtet

Ausgangsfrequenzbereich
Low-Band: 950 ... 1.950 MHz
High-Band: 1.100 ... 2.150 MHz

Eingangsfrequenzbereich
Low-Band: 10,7 ... 11,7 GHz
High-Band: 11,7 ... 12,75 GHz

Einkabelausgang
Ausgangsfrequenzbereich: 950 ... 2.150 MHz
Anzahl der Ausgangskanäle: 4
Frequenz der Ausgangskanäle: 1210, 1420, 1680, 2040 MHz

Geeignet für
Anzahl Orbitpositionen: 1
Anzahl Teilnehmer: 6

Technische Daten
Nennmaß: 0,65 m
F/D: 0,69
G/T: 14,5 dBk
Offsetwinkel: 27 °
Gewinn: 35,7 dBi @11,3 GHz
Mast Ø: 65 mm max.
Feedaufnahme: für UNYSAT-Universal-LNB

Rauschmaß
Unterer Frequenzbereich: 0,6 dB max.
Oberer Frequenzbereich: 0,6 dB max.

Lieferumfang
DigitalSat-Antenne SATMAN 65, AZ/EL-Halterung, 40mm LNB-Halteschelle SATMAN, SCR-LNB, Schrauben, Montageanleitung
