Datenblatt als PDF downloaden

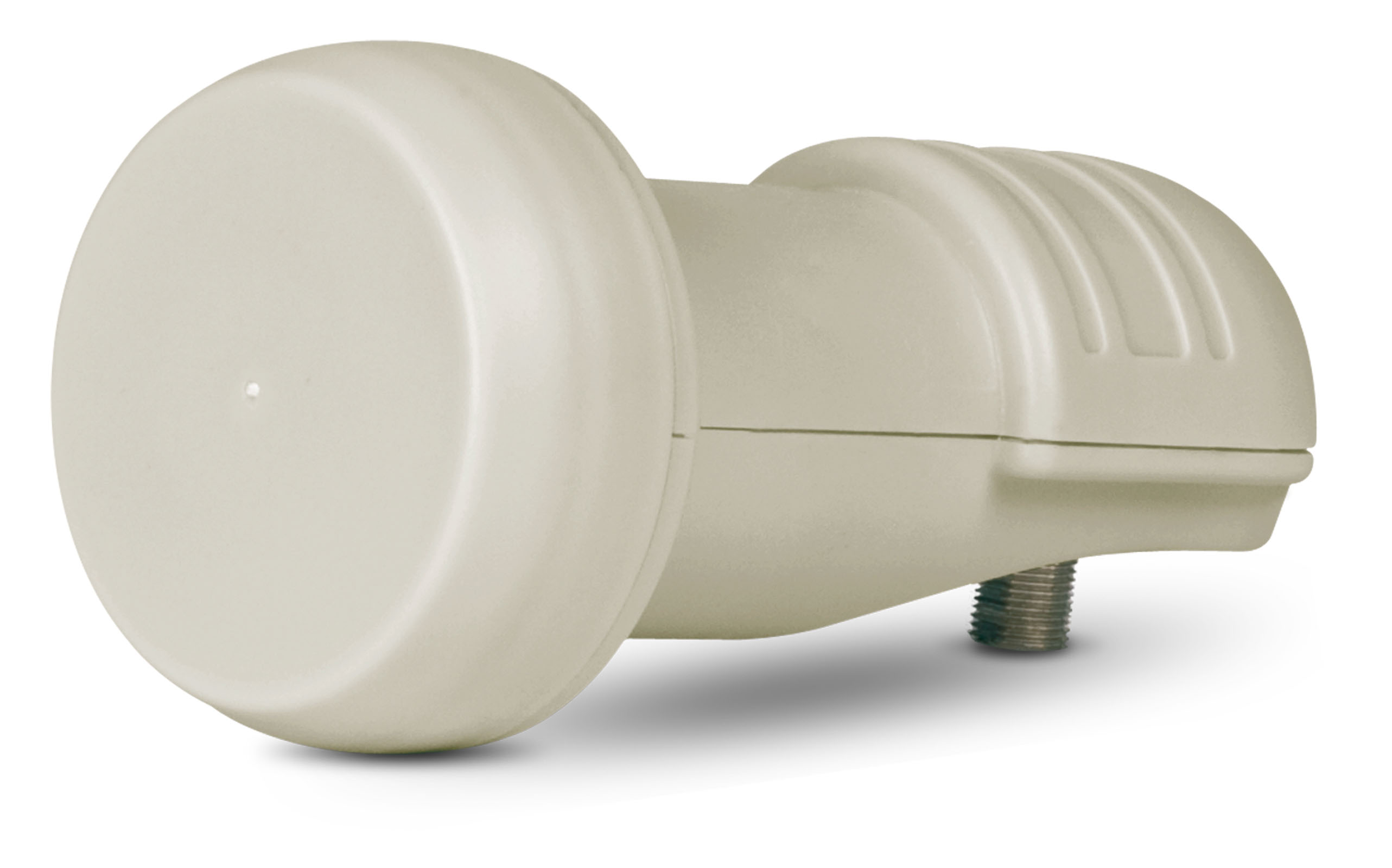

Universal-V/H-LNB
Digital-LNB für den Ein-Teilnehmer-Empfang
| EAN |
Farbe |
Art.-Nr. |
Gewicht (Karton) |
Gewicht (Gerät) |
Gerät (BxHxT) |
Karton (BxHxT) |
| 4019588178946 |
grau |
0017/8194 |
200 g |
120 g |
5,8 x 5,8 x 11,3 cm |
6,5 x 6,5 x 12 cm |
| Umgebungsbedingungen Betrieb |
| Umgebungstemperatur: -30 ... 60 °C |
| Luftfeuchtigkeit: 10 ... 90 % |
| Lokal Oscillator |
| Low-Band: 9,75 GHz |
| High-Band: 10,6 GHz |
| LNB-Steuerung |
| Vertikal: 11,5 ... 14 V |
| Horizontal: 16 ... 19 V |
| Bandumschaltung: 22 kHz |
| Ausgangsfrequenzbereich |
| Low-Band: 950 ... 1.950 MHz |
| High-Band: 1.100 ... 2.150 MHz |
| Eingangsfrequenzbereich |
| Low-Band: 10,7 ... 11,7 GHz |
| High-Band: 11,7 ... 12,75 GHz |
| Technische Daten |
| Ausgänge: 1 |
| Feedaufnahme: 40 mm |
| Impedanz: 75 Ω |
| Verstärkung: 50 ... 65 dB |
| Anschluss-Typ: F-Buchse |
| Rauschmaß |
| Rauschmaß: 0,7 dB |
| Stromversorgung |
| LNB-Spannungsversorgung: 11,5 ... 19 V |
| Stromverbrauch: max. 190 mA |
