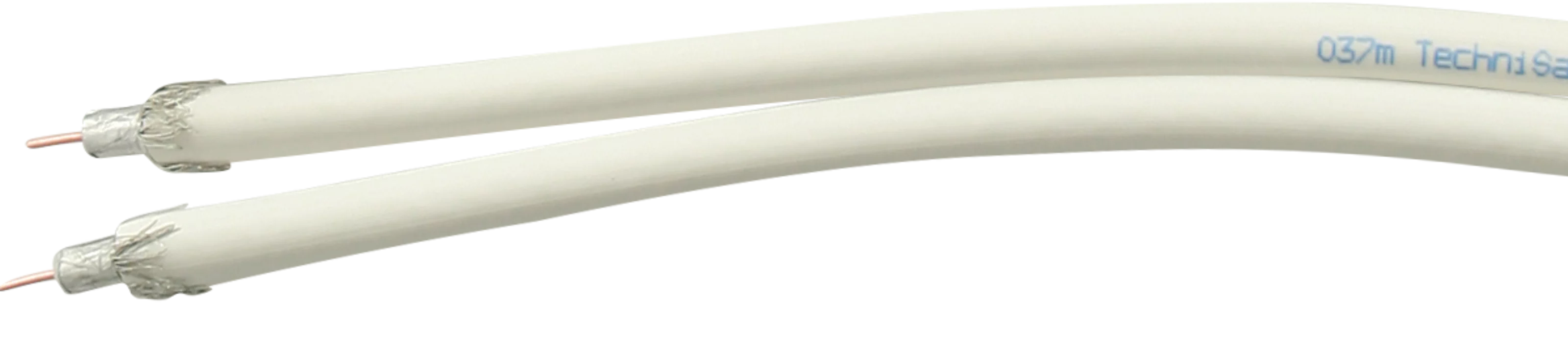

Doppel-Mini-COAXkabel
4-fach geschirmtes Twin-Koaxkabel mit geringem Durchmesser und 100dB Abschirmung für den Sat- und BK-Bereich
| EAN | Farbe | Art.-Nr. | Gewicht (Karton) | Gewicht (Gerät) | Karton (BxHxT) |
|---|---|---|---|---|---|
| 4019588130227 | weiß | 0001/3022 | 8,2 kg | 4,9 kg | 410 x 140 x 410 mm |
| Abschirmung |
|---|
| 30 - 470 MHz: ≥ 115 dB |
| 470 - 1800 MHz: ≥ 100 dB |
| 1800 - 2450 MHz: ≥ 100 dB |
| Dämpfung |
|---|
| 5 MHz: 2,45 dB/100m |
| 10 MHz: 3,34 dB/100m |
| 25 MHz: 5,05 dB/100m |
| 45 MHz: 6,57 dB/100m |
| 65 MHz: 7,75 dB/100m |
| 100 MHz: 7,2 dB/100m |
| 200 MHz: 11,8 dB/100m |
| 450 MHz: 17,8 dB/100m |
| 800 MHz: 24,6 dB/100m |
| 1000 MHz: 28,7 dB/100m |
| 1350 MHz: 33,2 dB/100m |
| 1750 MHz: 38,6 dB/100m |
| 2050 MHz: 42,9 dB/100m |
| Transferimpedanz |
|---|
| 5 MHz: ≤ 0,5 mO/m |
| 30 MHz: ≤ 0,05 mO/m |
| Technische Daten |
|---|
| Impedanz: 75 Ω (± 3) |
| Innenleiter Durchmesser: 0,8 mm |
| Innenleiter Material: Cu blank |
| Isolation: Zell-PE |
| Durchmesser Dielektrikum: 3,6 mm (± 0,1) |
| Außenleiter: 1 x Alu-Folie doppelt kaschiert und geklebt, 2 x Cu-Geflecht Sn 16 x 3 x 0.13 mm, 1 x Alu-Folie doppelt kaschiert |
| Mantel: PVC, weiß |
| Durchmesser übermantelt: 5,6 x 11 mm (± 0,2) |
| Biegeradius: ≥ 50 mm |
| Kopplungswiderstand: ≤ 0,5 mO/m @ 5 MHz |
| Kapazität: 55 pF |
| Verkürzungsfaktor: 0,85 |
| Rückflussdämpfung |
|---|
| 5 - 30 MHz: ≥ 21 dB |
| 30 - 65 MHz: ≥ 33 dB |
| 65 - 470 MHz: ≥ 27 dB |
| 470 - 1800 MHz: ≥ 26 dB |
| 1800 - 2450MHz: ≥ 26 dB |
